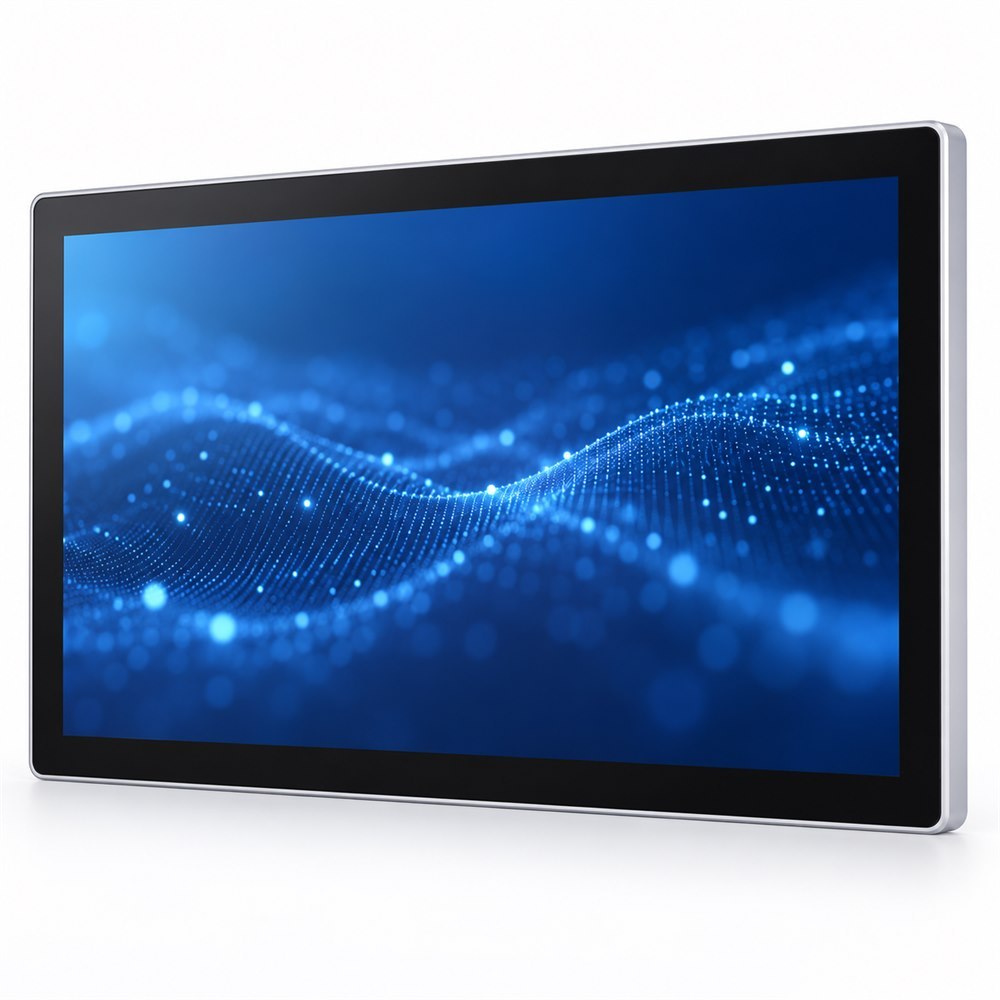

Der 23,8 Zoll Industrie-Touchmonitor kombiniert einen kapazitiven Touchscreen mit einer Full-HD-Auflösung von 1920 × 1080 Pixeln. HDMI- und VGA-Eingänge ermöglichen die Verbindung mit Industrie-PCs, Embedded Controllern und bestehenden Steuerungsrechnern.

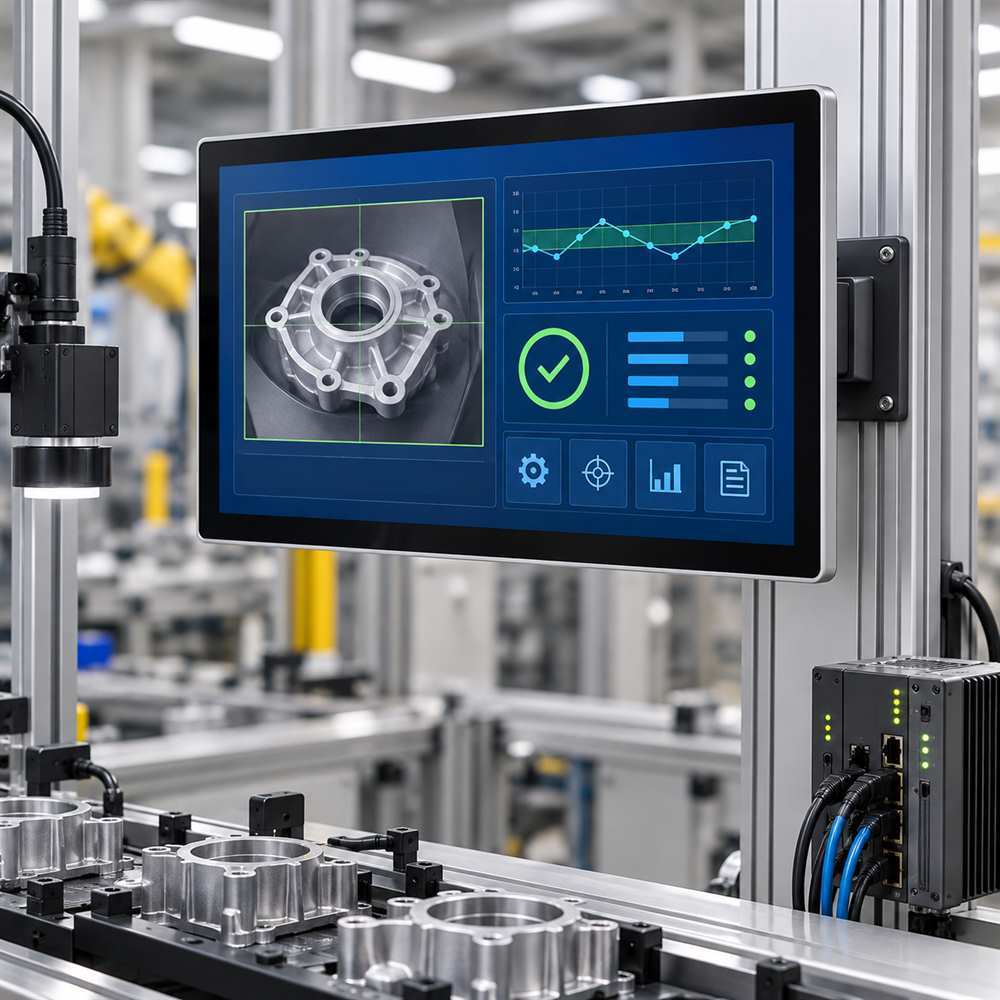

Der Monitor eignet sich für industrielle HMI-Systeme, Maschinensteuerungen, Prüfstände und Kontrollsysteme. Für projektspezifische Anpassungen informieren Sie sich über unsere OEM- und ODM-Lösungen oder senden Sie Ihre Anforderungen über die Kontaktseite.
Der 23,8 Zoll Industrie-Touchmonitor kombiniert ein kapazitives Touchdisplay mit einer Full-HD-Auflösung von 1920 × 1080 Pixeln. HDMI- und VGA-Eingänge, DC-12-V-Stromversorgung sowie VESA 100 × 100 mm ermöglichen die Integration in industrielle HMI-, Prüf- und Kontrollsysteme.
Das Gerät ist ein reiner Touchmonitor ohne integriertes Betriebssystem und ohne eigenen Industrie-PC. Für die Darstellung und Steuerung wird eine externe Signalquelle benötigt, beispielsweise ein Industrie-PC, Embedded Controller oder Steuerungsrechner.
Der Monitor richtet sich an Maschinenbauer, Gerätehersteller und Systemintegratoren, die ein großformatiges Touchdisplay für stationäre industrielle Anwendungen benötigen.
Das 23,8-Zoll-Display bietet eine Full-HD-Auflösung von 1920 × 1080 Pixeln. Die aktive Anzeigefläche beträgt 527,04 × 296,46 mm. Dadurch steht ausreichend Platz für Prozessbilder, Messwerte, Bedienfelder, Diagramme und Statusinformationen zur Verfügung.

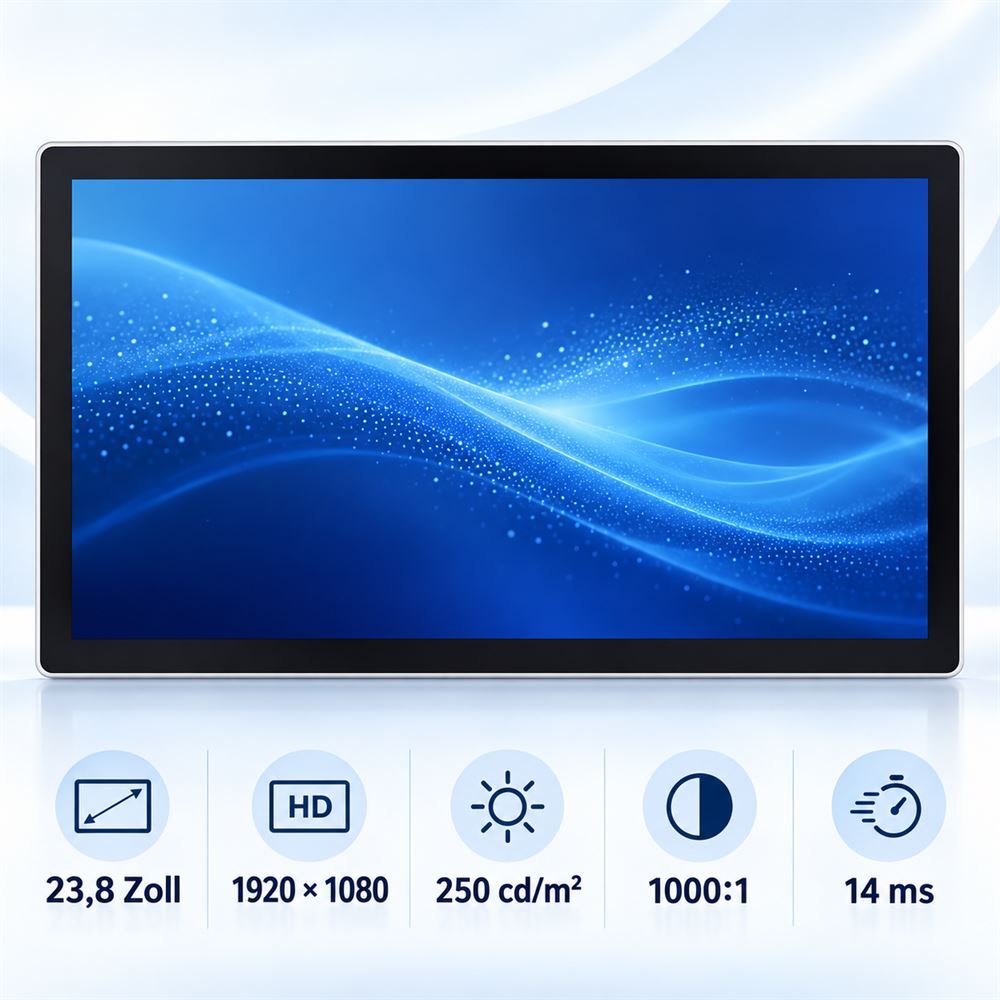

Mit 16,7 Millionen darstellbaren Farben, einem Kontrastverhältnis von 1000:1 und einer Reaktionszeit von 14 ms eignet sich das Display für übersichtliche HMI- und Visualisierungsoberflächen. Die horizontalen und vertikalen Betrachtungswinkel von jeweils 89°/89° unterstützen die Erkennbarkeit aus unterschiedlichen Bedienpositionen.

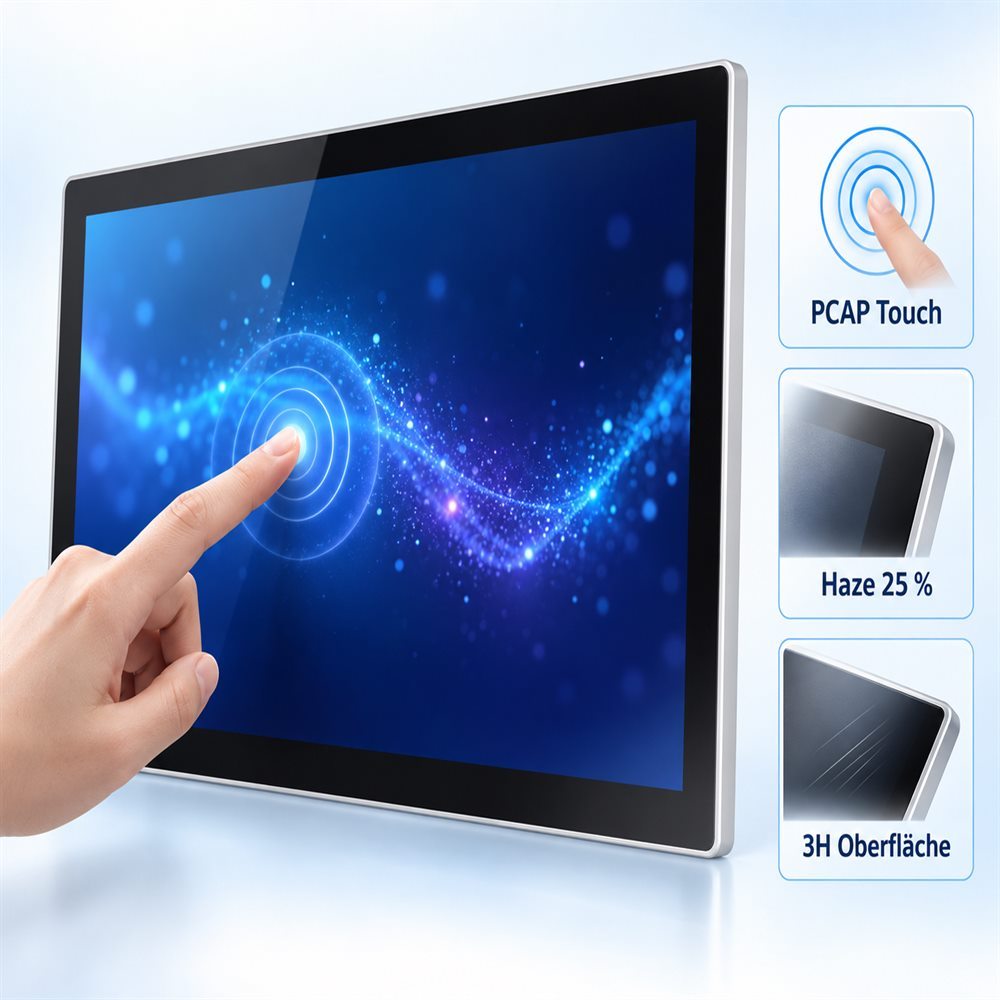

Der integrierte kapazitive Touchscreen ermöglicht die direkte Bedienung kompatibler HMI- und Steuerungsoberflächen. Die Oberfläche besitzt einen Haze-Wert von 25 %, wodurch störende Reflexionen in beleuchteten Innenräumen reduziert werden können.
Die Oberflächenhärte von 3H verbessert die Widerstandsfähigkeit bei regelmäßiger Bedienung. Angaben zu einer bestimmten Anzahl gleichzeitiger Berührungspunkte liegen für diese Ausführung nicht vor.
Eine technische Einordnung verschiedener Touchtechnologien finden Sie in unserem Beitrag PCAP und resistive Touchscreens im Vergleich.
Der 23,8 Zoll Touchmonitor verfügt über HDMI- und VGA-Videoeingänge. Damit kann er sowohl mit digitalen als auch mit bestehenden analogen Signalquellen verbunden werden.
Typische externe Signalquellen sind:
Als elektrische Displayschnittstelle ist LVDS angegeben. Das eingesetzte Controllerboard ist ein RTD2513V2.1-1L mit Unterstützung für HDMI, VGA und LVDS.

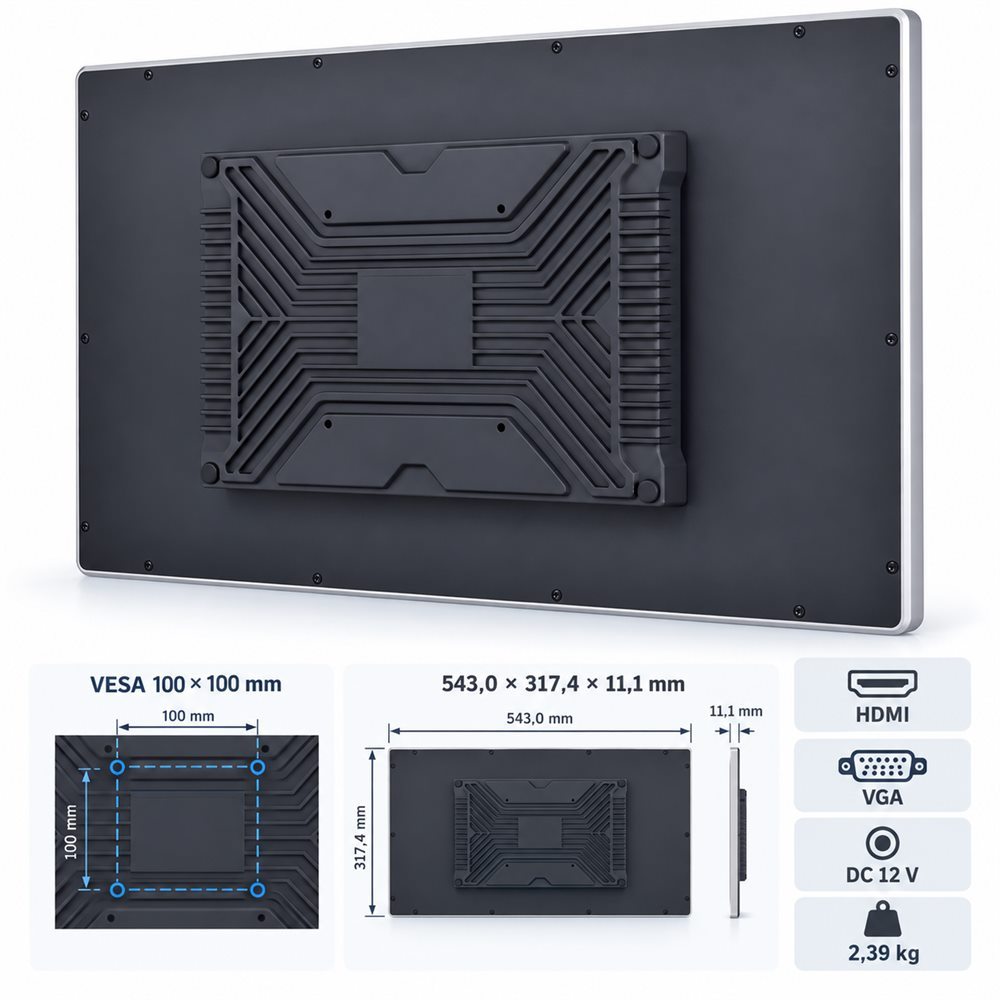

Der Industrie-Touchmonitor unterstützt die Wand- und Systemmontage über VESA 100 × 100 mm. Er kann dadurch an Maschinengehäusen, Bedienkonsolen, Monitorarmen und kundenspezifischen Halterungen befestigt werden.
Die angegebenen Abmessungen betragen 543,0 × 317,4 × 11,1 mm. Das Gewicht ohne Standfuß liegt bei 2,39 kg. Die Stromversorgung erfolgt über DC 12 V; die maximale Leistungsaufnahme beträgt 30 W.
Der 23,8 Zoll Industrie-Touchmonitor ist für stationäre Anwendungen vorgesehen, bei denen eine großformatige Darstellung und kapazitive Touchbedienung benötigt werden.
Weitere Anwendungsmöglichkeiten finden Sie unter Touch-Display-Lösungen für Industrieanwendungen. Eine Übersicht verwandter Modelle bietet die Kategorie industrielle Touchmonitore.
| Produkttyp | Industrie-Touchmonitor |
|---|---|
| Bildschirmdiagonale | 23,8 Zoll |
| LCD-Modell | MV238FHM-N10 |
| Controllerboard | RTD2513V2.1-1L |
| Touchtechnologie | Kapazitiver Touchscreen (PCAP) |
| Auflösung | 1920 × 1080 Pixel (Full HD) |
| Aktive Anzeigefläche | 527,04 × 296,46 mm |
| Pixelabstand | 0,2745 × 0,2745 mm |
| Darstellbare Farben | 16,7 Millionen |
| Helligkeit | 250 cd/m² |
| Kontrastverhältnis | 1000:1 |
| Reaktionszeit | 14 ms |
| Betrachtungswinkel horizontal | 89°/89° |
| Betrachtungswinkel vertikal | 89°/89° |
| Hintergrundbeleuchtung | LED |
| Lebensdauer der Hintergrundbeleuchtung | 30.000 Stunden |
| Displayoberfläche | 25 % Haze, 3H |
| Videoeingänge | HDMI und VGA |
| Elektrische Schnittstelle | LVDS |
| Versorgungsspannung | DC 12 V |
| Maximale Leistungsaufnahme | 30 W |
| Betriebstemperatur | 0 bis 50 °C |
| Lagertemperatur | −20 bis 60 °C |
| Relative Luftfeuchtigkeit | 10–90 % RH |
| Abmessungen | 543,0 × 317,4 × 11,1 mm |
| Montage | Wandmontage, VESA 100 × 100 mm |
| Gewicht ohne Standfuß | 2,39 kg |
| Integriertes Betriebssystem | Nein |
Dieser Artikel ist ein Industrie-Touchmonitor ohne integriertes Betriebssystem. Er empfängt das Bildsignal über HDMI oder VGA und benötigt eine externe Recheneinheit.
Ein Industrie-Panel-PC enthält dagegen zusätzlich einen Prozessor, Speicher und ein Betriebssystem. Wenn Ihre Anwendung Software direkt auf dem Anzeigegerät ausführen soll, benötigen Sie statt dieses Monitors einen Panel-PC.
Vor der Bestellung sollten Systemintegratoren insbesondere die externe Signalquelle, die benötigte Touchkommunikation, die Einbausituation und die Umgebungsbedingungen prüfen.
Hinweis: Für dieses Standardmodell ist keine IP-Schutzart angegeben. Eine Eignung für Außenbereiche, Feuchtigkeit oder staubbelastete Umgebungen darf daher nicht ohne zusätzliche technische Bestätigung angenommen werden.
Für Maschinenbauer, Gerätehersteller und Systemintegratoren können projektbezogene Anforderungen geprüft werden. Dazu gehören beispielsweise die mechanische Integration, Montageart, Touchausführung, Anschlusskonfiguration und weitere kundenspezifische Anforderungen.
Weitere Informationen finden Sie unter kundenspezifische OEM- und ODM-Lösungen.
Der Monitor besitzt eine Full-HD-Auflösung von 1920 × 1080 Pixeln.
Das Gerät verwendet einen kapazitiven Touchscreen, auch PCAP-Touchscreen genannt.
Für externe Bildsignale stehen HDMI und VGA zur Verfügung.
Nein. Der Monitor besitzt kein integriertes Android-, Windows- oder Linux-System und benötigt eine externe Signalquelle.
Ja. Der Touchmonitor unterstützt VESA 100 × 100 mm für die Wand- und Systemmontage.
Nein. Für diese Ausführung ist keine IP-Schutzart angegeben. Anforderungen an Feuchtigkeits- oder Staubschutz müssen vor der Bestellung separat geprüft werden.
Projektbezogene OEM- und ODM-Anforderungen können anhand der Bestellmenge, Einbausituation und technischen Spezifikation geprüft werden.
Sie möchten diesen 23,8 Zoll Industrie-Touchmonitor in eine Maschine, einen Prüfstand oder ein Kontrollsystem integrieren? Übermitteln Sie uns die geplante Anwendung, die externe Signalquelle, die Einbausituation und die benötigte Stückzahl.
