Der 21,5 Zoll Industrie-Touchmonitor kombiniert ein kapazitives Touchpanel mit einer Full-HD-Auflösung von 1920 × 1080 Pixeln. Mit 350 cd/m² Helligkeit, einem Kontrastverhältnis von 1000:1 und weiten Betrachtungswinkeln eignet er sich für HMI-Anwendungen, Prüfstände, Kontrollsysteme und industrielle Visualisierung.
Der Monitor lässt sich in bestehende Maschinen- und Steuerungslösungen integrieren. Für projektspezifische Anpassungen informieren Sie sich über unsere OEM- und ODM-Lösungen oder senden Sie uns Ihre Anforderungen über die Kontaktseite.

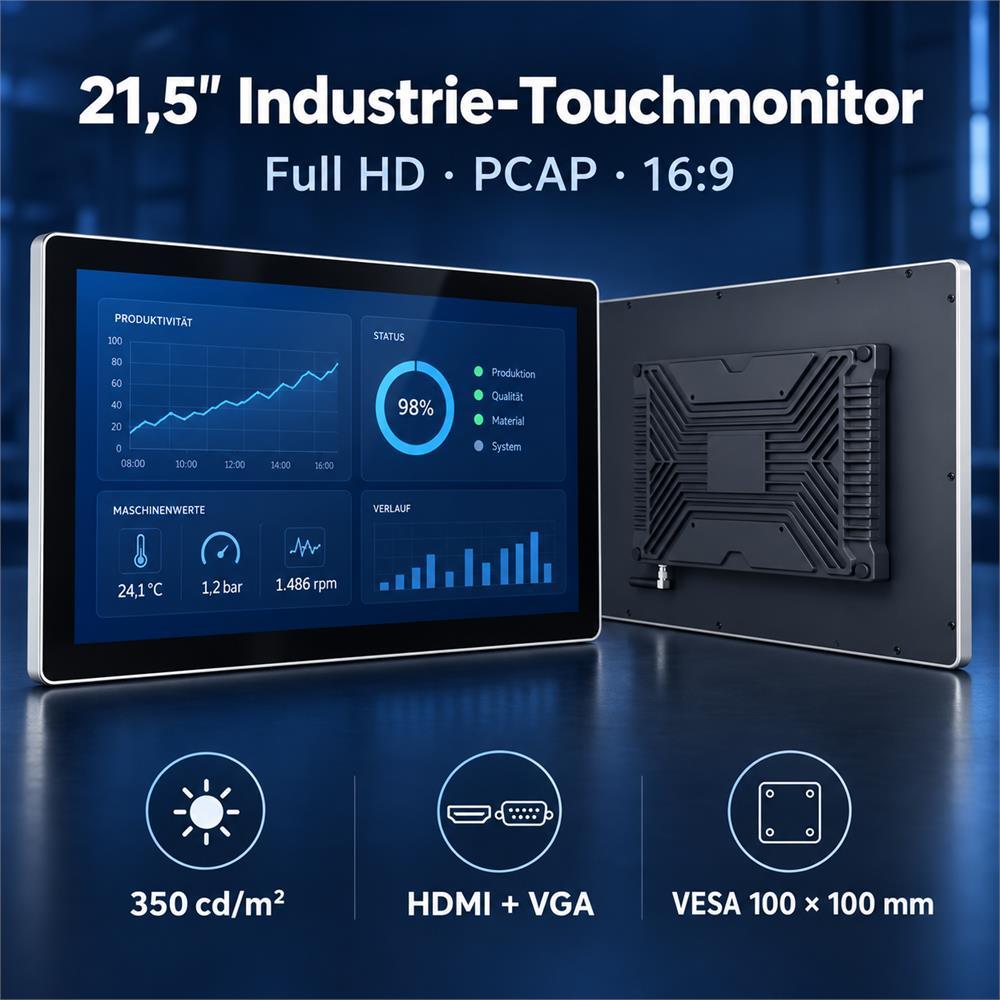

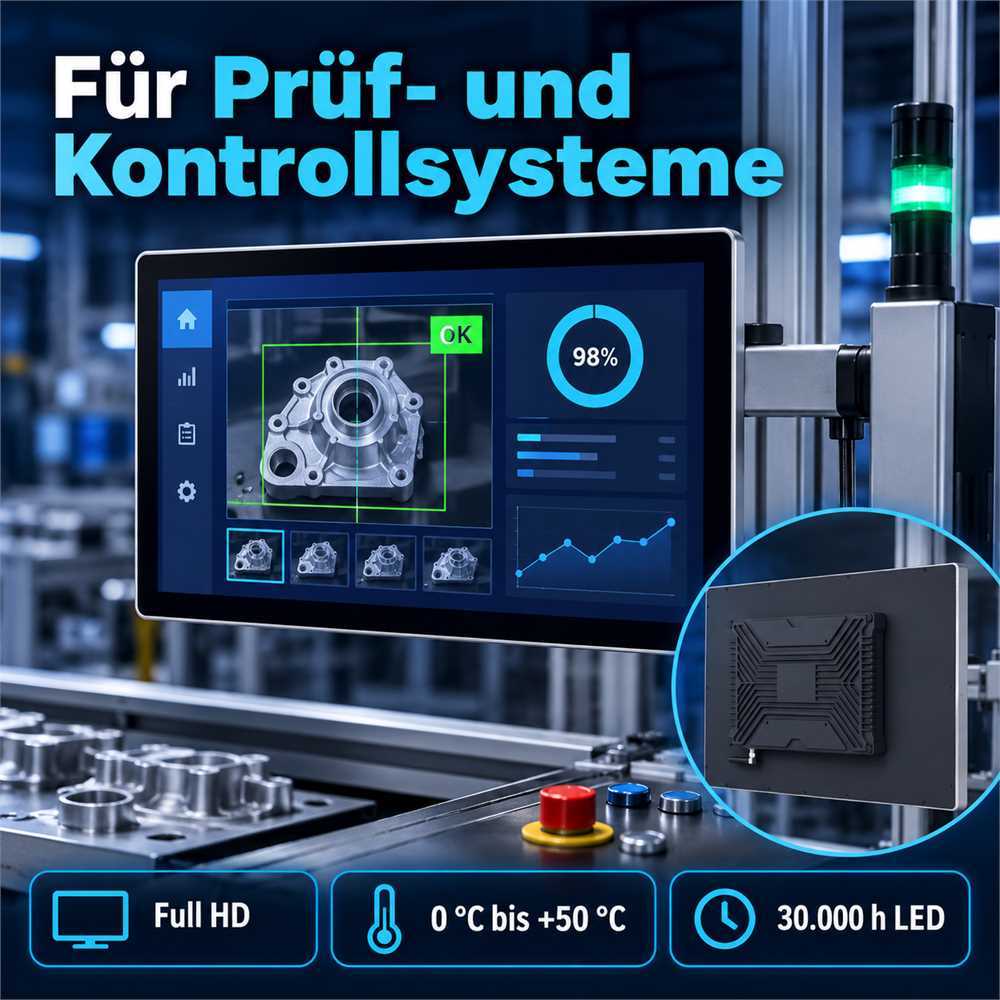

Der 21,5 Zoll Industrie-Touchmonitor kombiniert ein Full-HD-Display im 16:9-Format mit kapazitiver PCAP-Touchbedienung sowie HDMI- und VGA-Videoeingängen. Mit 1920 × 1080 Pixeln, 350 cd/m² Helligkeit und VESA-100-Montage eignet sich der Touchscreen-Monitor für Prüfstände, Kontrollsysteme, Maschinenvisualisierung und industrielle Bedienplätze.
Das Gerät ist als externer Industrie-Touchmonitor ausgeführt. Rechner, Steuerung, Betriebssystem und Anwendungssoftware sind nicht integriert und werden vom angeschlossenen Hostsystem bereitgestellt. Weitere Größen und Ausführungen finden Sie in unserer Kategorie für industrielle Touchmonitore.
Das 21,5 Zoll Display verfügt über eine aktive Anzeigefläche von 476,064 × 267,786 mm und eine native Auflösung von 1920 × 1080 Pixeln. Das 16:9-Format bietet ausreichend Platz für Prozessbilder, Messwerte, Diagramme, Statusinformationen und industrielle Benutzeroberflächen.

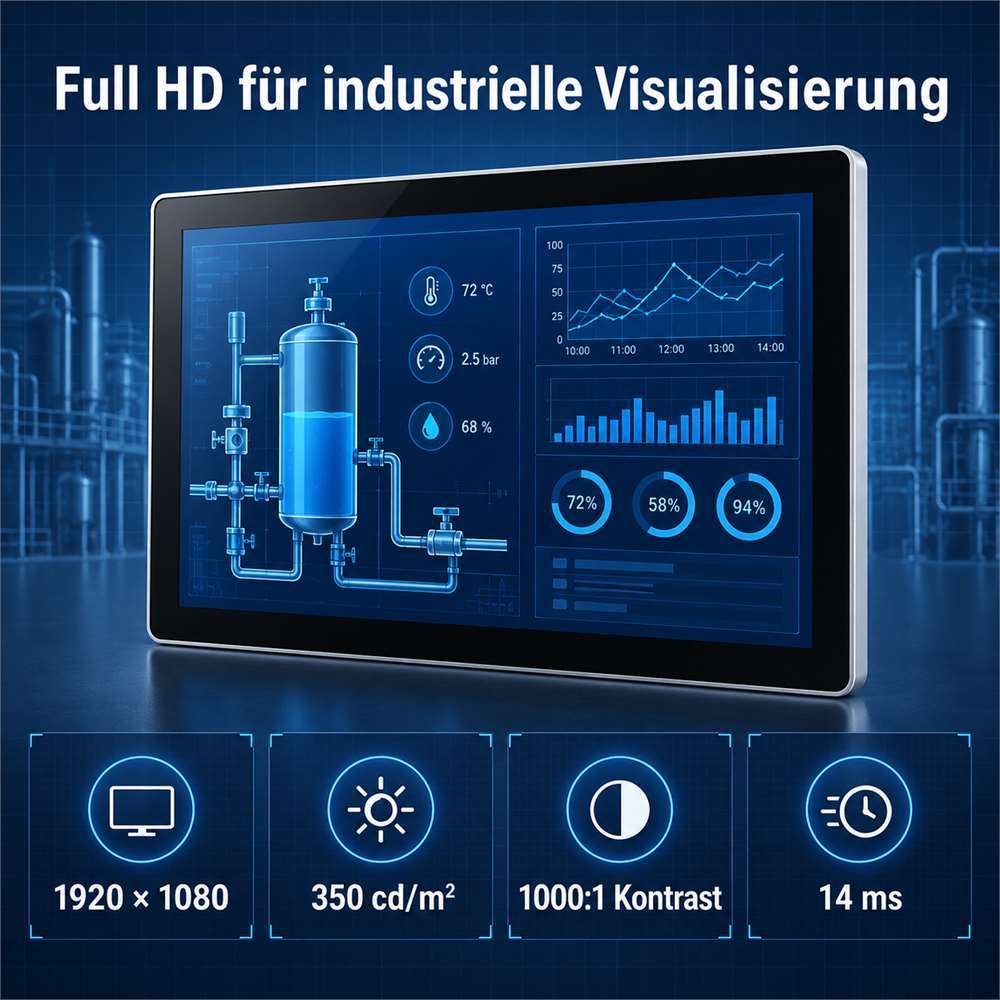

Mit 16,7 Millionen darstellbaren Farben, einer Helligkeit von 350 cd/m² und einem Kontrastverhältnis von 1000:1 ermöglicht der Full-HD-Touchmonitor eine übersichtliche Darstellung in typischen industriellen Innenanwendungen. Die angegebene Reaktionszeit beträgt 14 ms.
Der Betrachtungswinkel liegt horizontal und vertikal bei jeweils 89°/89°. Dadurch bleibt die Bilddarstellung auch aus unterschiedlichen Bedienpositionen gut erkennbar.

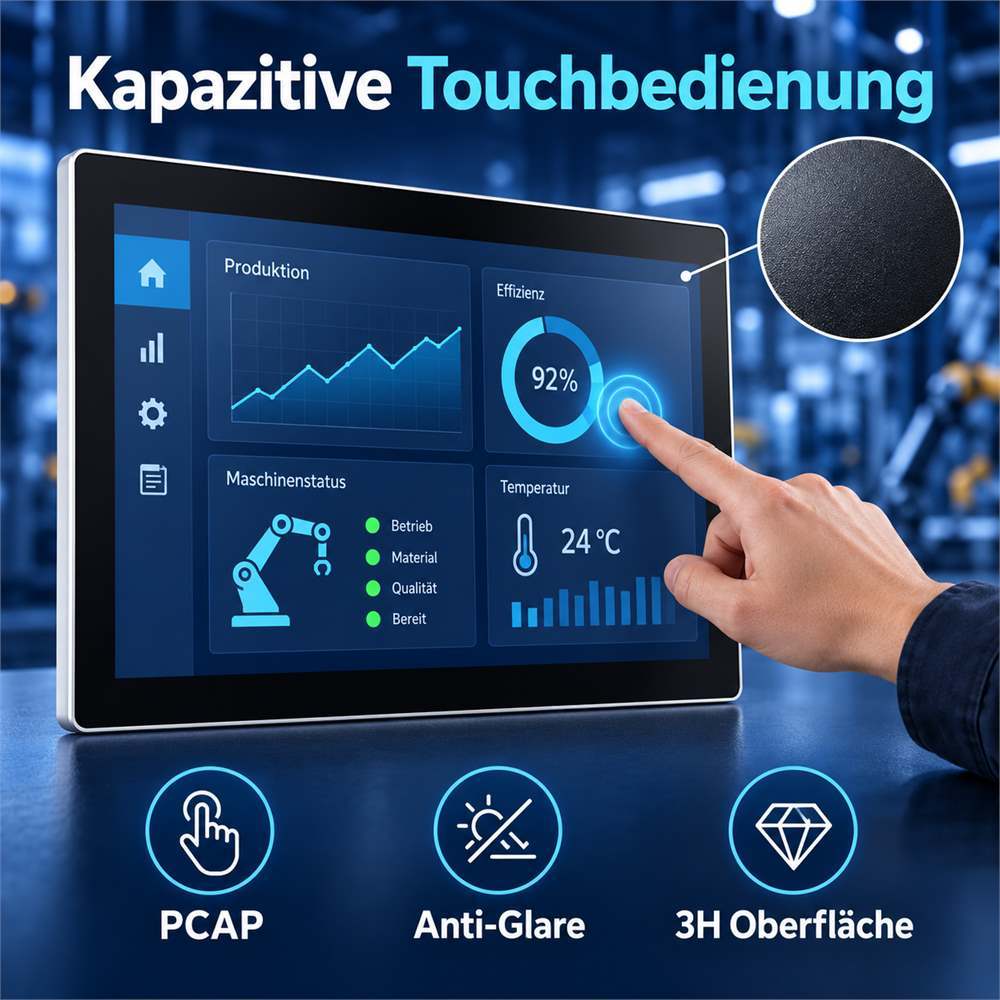

Der kapazitive Touchscreen ermöglicht eine direkte Bedienung der Benutzeroberfläche des angeschlossenen Hostsystems. Die Anti-Glare-Oberfläche reduziert störende Reflexionen in beleuchteten Innenräumen. Die angegebene Oberflächenhärte von 3H unterstützt den regelmäßigen Einsatz an industriellen Bedienplätzen.
Bei der Systemauslegung sollten Touchtechnologie, Anwendung, Bedienumgebung und Hostsystem gemeinsam geprüft werden. Weitere Grundlagen zur Auswahl der Touchtechnologie finden Sie in unserem Fachbeitrag PCAP oder resistiver Touch für Industrie-Touchmonitore.
Die konkrete Touch-Kommunikationsschnittstelle und die Treiberkompatibilität sind in den vorliegenden technischen Angaben nicht ausgewiesen. Diese Punkte müssen vor der Bestellung für die gewünschte Konfiguration bestätigt werden.
Für die Bildübertragung stehen HDMI und VGA zur Verfügung. HDMI ermöglicht die digitale Verbindung mit modernen Industrie-PCs und Steuerungsrechnern. VGA unterstützt vorhandene Systeme mit analogem Videoausgang. Die interne elektrische Display-Schnittstelle ist als LVDS ausgeführt.
Die Stromversorgung erfolgt über 12 V DC. Die maximale Leistungsaufnahme beträgt 40 W. Dadurch lässt sich der 21,5 Zoll Touchmonitor in geeignete Maschinen, Prüfgeräte, Kontrollplätze und kundenspezifische Anlagen integrieren.
HDMI und VGA übertragen das Bildsignal. Eine eventuell erforderliche separate Datenverbindung für die Touchfunktion muss anhand der bestellten Ausführung bestätigt werden.

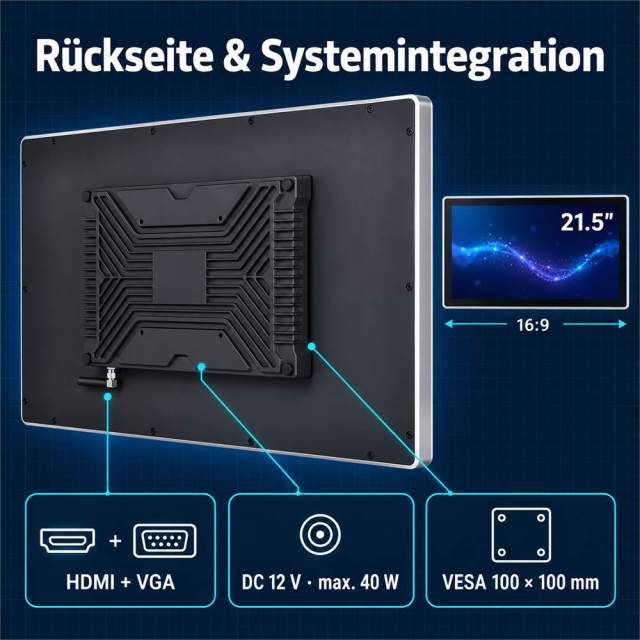

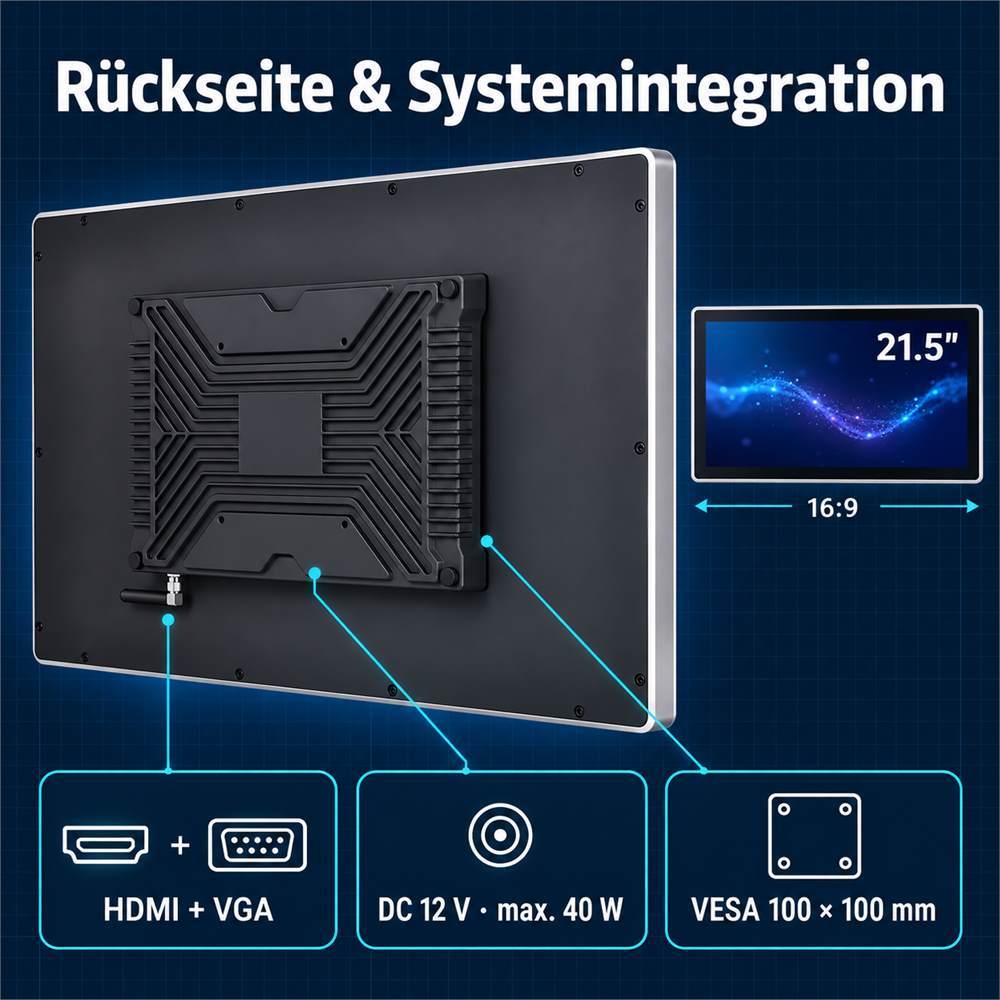

Die rückseitige VESA-Aufnahme mit 100 × 100 mm ermöglicht die Befestigung an geeigneten Wandhalterungen, Gerätearmen und kundenspezifischen Montagesystemen. Der Monitor kann damit an einem Prüfstand, Bedienplatz oder Maschinengehäuse positioniert werden.
Ohne Standfuß beträgt das Gewicht ungefähr 1,97 kg. Die Abmessungen gemäß vorliegender Spezifikation betragen 495,6 × 292,2 × 10,7 mm ohne PWB/PCB. Für die Konstruktion des Einbau- oder Montagebereichs müssen zusätzlich Controllerplatine, Anschlüsse, Kabelradien, Befestigungsmittel und erforderliche Montagetoleranzen berücksichtigt werden.
Weitere Hinweise zur Auswahl und Integration geeigneter Displays finden Sie bei unseren industriellen Touchdisplay-Lösungen für HMI und Automatisierung.
Für Projekte mit abweichenden Anforderungen an Frontglas, Oberfläche, Gehäuse, Kabel, Schnittstellen oder Montage können die Möglichkeiten im Rahmen unserer OEM-/ODM-Touchdisplay-Lösungen geprüft werden.
| Produkttyp | Industrie-Touchmonitor |
|---|---|
| Displaygröße | 21,5 Zoll |
| Seitenverhältnis | 16:9 |
| Auflösung | 1920 × 1080 Pixel, Full HD |
| Touchtechnologie | Kapazitiver Touchscreen |
| Touchoberfläche | Anti-Glare, 3H |
| Aktive Anzeigefläche | 476,064 × 267,786 mm |
| Pixelabstand | 0,24795 × 0,24795 mm |
| Darstellbare Farben | 16,7 Millionen |
| Helligkeit | 350 cd/m² |
| Kontrastverhältnis | 1000:1 |
| Reaktionszeit | 14 ms |
| Betrachtungswinkel | Horizontal 89°/89°, vertikal 89°/89° |
| Hintergrundbeleuchtung | LED |
| LED-Lebensdauer | 30.000 Stunden |
| Videoeingänge | HDMI und VGA |
| Interne Display-Schnittstelle | LVDS |
| Stromversorgung | DC 12 V |
| Maximale Leistungsaufnahme | 40 W |
| Betriebstemperatur | 0 °C bis +50 °C |
| Lagertemperatur | −20 °C bis +60 °C |
| Relative Luftfeuchtigkeit | 10 % bis 90 % RH |
| Montage | Wandmontage, VESA 100 × 100 mm |
| Abmessungen ohne PWB/PCB | 495,6 × 292,2 × 10,7 mm |
| Gewicht ohne Standfuß | ca. 1,97 kg |
| LCD-Modell | DV215FHM-NN0 |
| Controllerboard | RTD2513V2.1-1L |
Dieser 21,5 Zoll Industrie-Touchmonitor enthält keinen integrierten Computer und kein Betriebssystem. Er benötigt einen externen Industrie-PC, Embedded Controller oder anderen Host, der das Bildsignal und die Anwendung bereitstellt. Für Projekte mit integrierter Rechenplattform muss stattdessen ein entsprechend konfigurierter Panel-PC ausgewählt werden.
Sie planen den Einsatz dieses 21,5 Zoll Full-HD-Touchmonitors in einer Maschine, einem Prüfstand oder einem Kontrollsystem? Senden Sie uns Informationen zu Anwendung, benötigter Stückzahl, Einbausituation, Signalquelle, Touch-Anbindung und Stromversorgung. Auf dieser Grundlage können die technische Eignung und die projektspezifischen Anforderungen geprüft werden.
