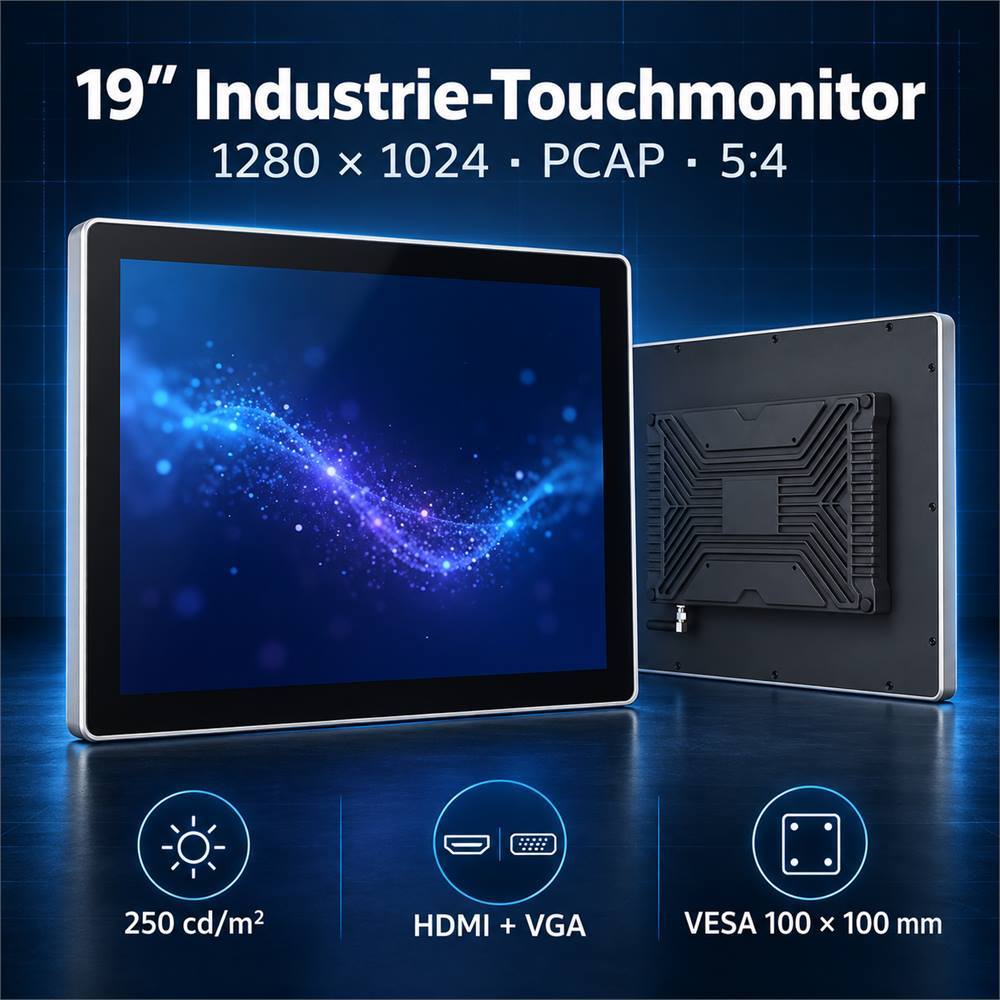

19 Zoll Industrie-Touchmonitor im 5:4-Format mit kapazitiver Touchbedienung und einer Auflösung von 1280 × 1024 Pixeln. HDMI und VGA ermöglichen die Verbindung mit Industrie-PCs, Steuerungsrechnern und anderen externen Hostsystemen.

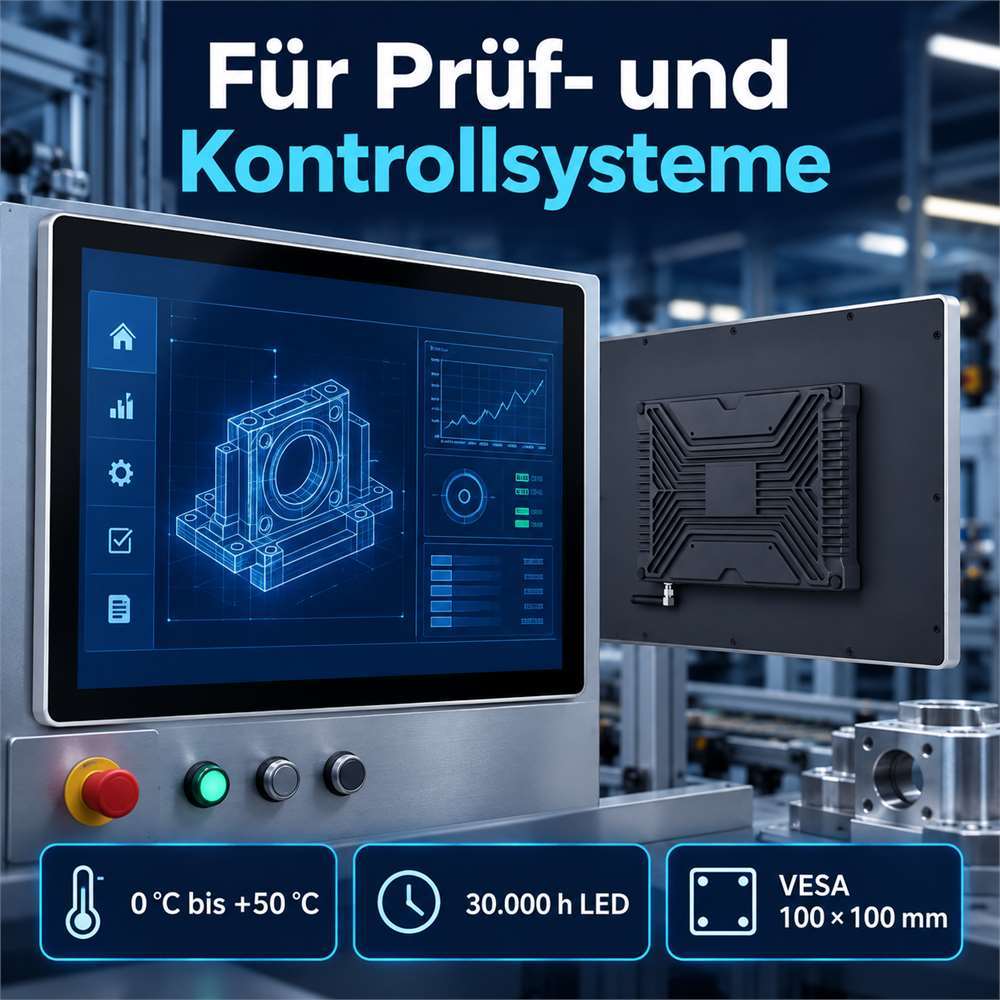

Der 19 Zoll Industrie-Touchmonitor kombiniert ein klassisches 5:4-TFT-Display mit kapazitiver Touchbedienung und einer Auflösung von 1280 × 1024 Pixeln. Über HDMI und VGA lässt sich der Monitor mit Industrie-PCs, Steuerungsrechnern und anderen Hostsystemen verbinden. Damit eignet er sich als Anzeige- und Bedieneinheit für Prüfstände, Kontrollsysteme, Maschinensteuerungen und industrielle Visualisierungslösungen.
Das Gerät ist als externer Industrie-Touchscreen-Monitor ausgeführt. Rechner, SPS, Betriebssystem und Anwendungssoftware sind nicht integriert und werden vom angeschlossenen Hostsystem bereitgestellt. Weitere Baugrößen und Ausführungen finden Sie in unserer Kategorie für industrielle Touchmonitore.

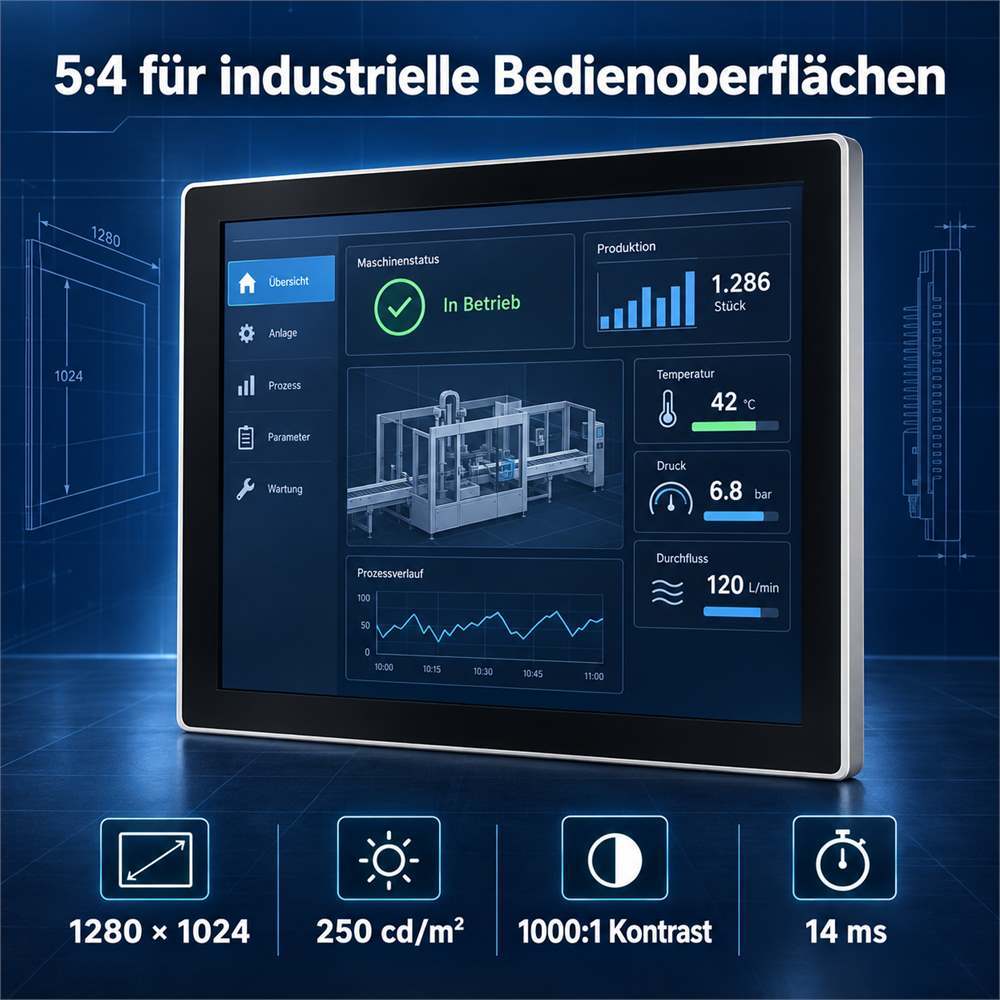

Das 19 Zoll Display bietet eine aktive Anzeigefläche von 374,784 × 299,8272 mm. Das 5:4-Seitenverhältnis eignet sich besonders für bestehende Maschinenoberflächen, Messprogramme und industrielle Anwendungen, deren Benutzeroberfläche für die SXGA-Auflösung 1280 × 1024 entwickelt wurde.
Mit 16,7 Millionen darstellbaren Farben, LED-Hintergrundbeleuchtung, 250 cd/m² Helligkeit und einem Kontrast von 1000:1 ermöglicht der Industrie-Monitor eine übersichtliche Darstellung von Prozesswerten, Diagrammen, Prüfabläufen und Bedienelementen. Die typische Reaktionszeit beträgt 14 ms.

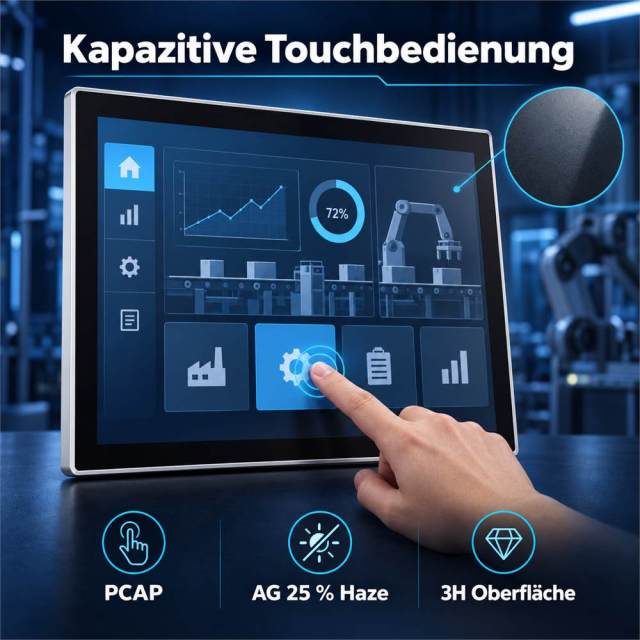

Der kapazitive Touchscreen unterstützt eine direkte und intuitive Bedienung industrieller Benutzeroberflächen. Die Oberfläche verfügt über einen Haze-Wert von 25 Prozent und eine Härte von 3H. Dadurch werden störende Reflexionen reduziert und die Touchoberfläche für den regelmäßigen Einsatz in Bedien- und Kontrollsystemen vorbereitet.
Bei der Produktauswahl sollten Touchtechnologie, Bedienumgebung und das angeschlossene Hostsystem gemeinsam berücksichtigt werden. Weitere Grundlagen finden Sie in unserem Fachbeitrag PCAP oder resistiver Touch für industrielle Touchmonitore.
Die konkrete Touch-Kommunikationsschnittstelle und die Kompatibilität mit dem vorgesehenen Hostsystem sollten vor der Serienfreigabe anhand der Projektanforderungen geprüft werden.

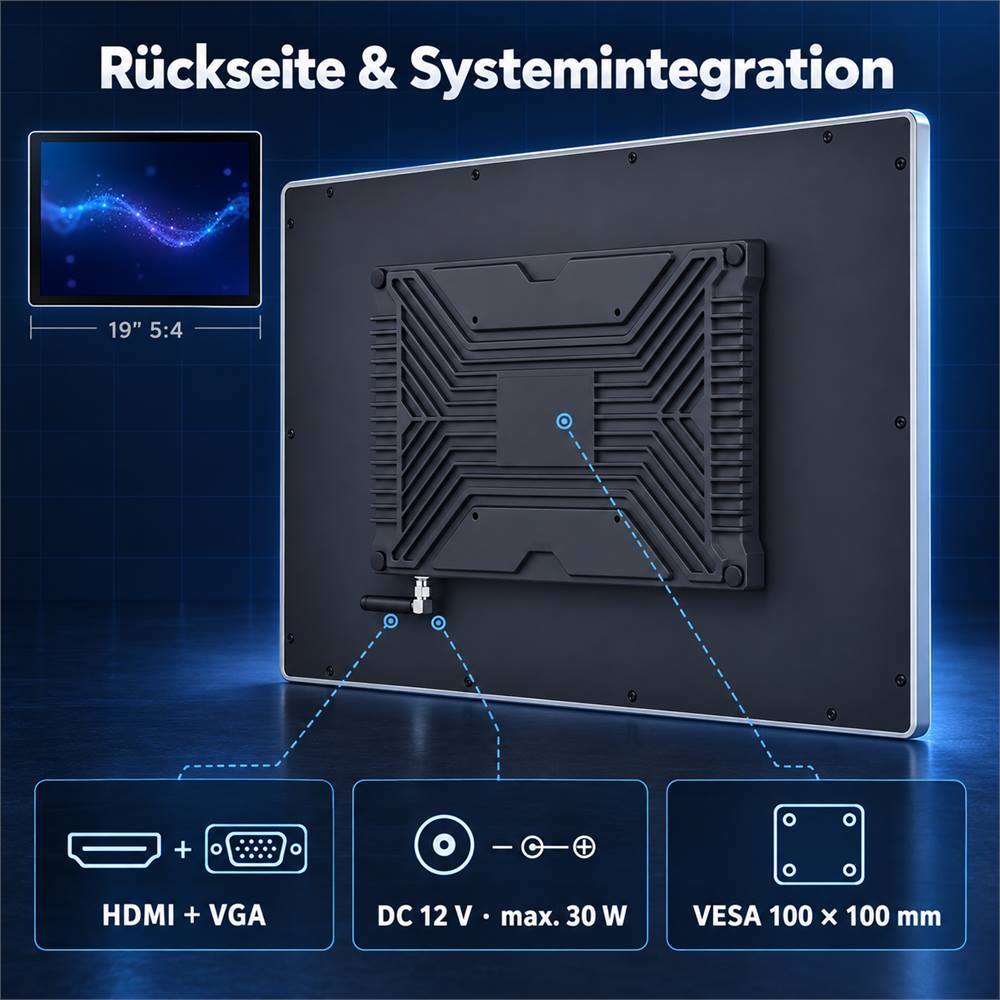

Für die Bildübertragung stehen HDMI und VGA zur Verfügung. Dadurch kann der Touchmonitor sowohl mit modernen digitalen Signalquellen als auch mit bestehenden industriellen Systemen mit analogem VGA-Ausgang eingesetzt werden. Die interne elektrische Display-Schnittstelle ist als LVDS ausgeführt.
Die Stromversorgung erfolgt über 12 V DC. Die maximale Leistungsaufnahme beträgt 30 W. Der Monitor kann dadurch in Maschinen, Prüfgeräten, Schaltschränken und kundenspezifischen Anlagen integriert werden, sofern Stromversorgung und Einbaubedingungen den technischen Vorgaben entsprechen.
Die rückseitige VESA-Aufnahme mit 100 × 100 mm ermöglicht die Befestigung an geeigneten Wandhalterungen, Gerätearmen und kundenspezifischen Haltesystemen. Ohne Standfuß beträgt das Gewicht ungefähr 1.520 g.
Die Gehäuseabmessungen gemäß vorliegender Spezifikation betragen 396,0 × 324,0 × 9,9 mm ohne PWB/PCB. Für die Konstruktion eines Einbauplatzes sollten zusätzlich die Steuerplatine, Anschlüsse, Kabelradien und erforderlichen Montagetoleranzen berücksichtigt werden.
Informationen zur Auswahl und Integration geeigneter Displays finden Sie bei unseren Touchdisplay-Lösungen für industrielle Automatisierung und HMI-Systeme.
Für Projekte mit abweichenden Anforderungen an Frontglas, Gehäuse, Oberfläche, Schnittstellen, Kabel oder Montage können die verfügbaren Anpassungsmöglichkeiten im Rahmen unserer OEM-/ODM-Touchdisplay-Lösungen geprüft werden.
| Produktart | Industrie-Touchmonitor |
|---|---|
| Displaygröße | 19 Zoll |
| Seitenverhältnis | 5:4 |
| Auflösung | 1280 × 1024 Pixel |
| Touchtechnologie | Kapazitiver Touchscreen |
| Touchoberfläche | 25 % Haze, 3H |
| Aktive Anzeigefläche | 374,784 × 299,8272 mm |
| Darstellbare Farben | 16,7 Millionen |
| Helligkeit | 250 cd/m² |
| Kontrastverhältnis | 1000:1 |
| Reaktionszeit | 14 ms |
| Betrachtungswinkel | Horizontal 89°/89°, vertikal 89°/89° |
| Hintergrundbeleuchtung | LED |
| LED-Lebensdauer | 30.000 Stunden |
| Videoschnittstellen | HDMI und VGA |
| Elektrische Display-Schnittstelle | LVDS |
| Stromversorgung | DC 12 V |
| Maximale Leistungsaufnahme | 30 W |
| Betriebstemperatur | 0 °C bis +50 °C |
| Lagertemperatur | −20 °C bis +60 °C |
| Relative Luftfeuchtigkeit | 10 % bis 90 % RH |
| Montage | Wandmontage, VESA 100 × 100 mm |
| Abmessungen ohne PWB/PCB | 396,0 × 324,0 × 9,9 mm |
| Gewicht ohne Standfuß | ca. 1.520 g |
| LCD-Modell | DV190E0M-N11 |
| Controllerboard | RTD2513V2.1-1L |
Sie planen den Einsatz dieses 19 Zoll Industrie-Touchmonitors in einem Prüfstand, Kontrollsystem oder OEM-Gerät? Senden Sie uns Informationen zur Anwendung, benötigten Stückzahl, Einbausituation, Signalquelle und Stromversorgung. Auf dieser Grundlage können die technische Eignung und die projektspezifischen Anforderungen geprüft werden.
Datenblatt, technische Prüfung oder projektbezogenes Angebot anfordern
