Der 15,6 Zoll Industrie-Touchmonitor kombiniert eine Full-HD-Auflösung von 1920 × 1080 Pixeln mit kapazitiver PCAP-Touchtechnologie und einem hohen Kontrastverhältnis von 3000:1. Das 16:9-Display eignet sich für die Integration in Prüfgeräte, Analysegeräte, Messsysteme und technische Kontrollsysteme, bei denen eine klare Darstellung und eine präzise Touchbedienung erforderlich sind.
Anders als ein Android- oder Windows-Panel-PC arbeitet dieses Modell als externes Bedien- und Anzeigegerät. Bildsignale werden über HDMI oder VGA von einem separaten Industrie-PC, Embedded-System oder einer kundenseitigen Steuereinheit bereitgestellt.
Angebot und technische Unterlagen anfordern

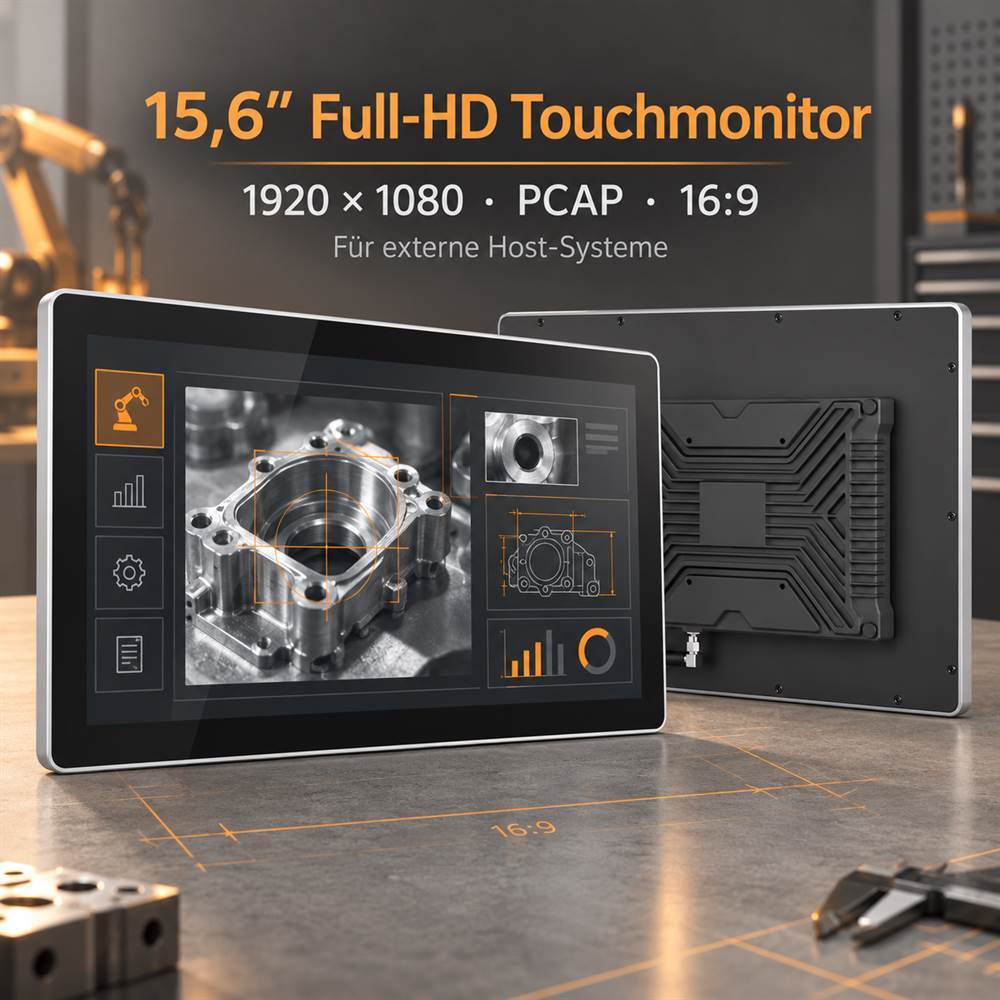

Mit 1920 × 1080 Pixeln stellt der Full-HD Industrie-Touchmonitor Bedienoberflächen, Messwerte, Diagramme und Statusinformationen detailreich dar. Das native 16:9-Format bietet ausreichend Arbeitsfläche für moderne HMI-Oberflächen und mehrspaltige Anzeigelayouts.

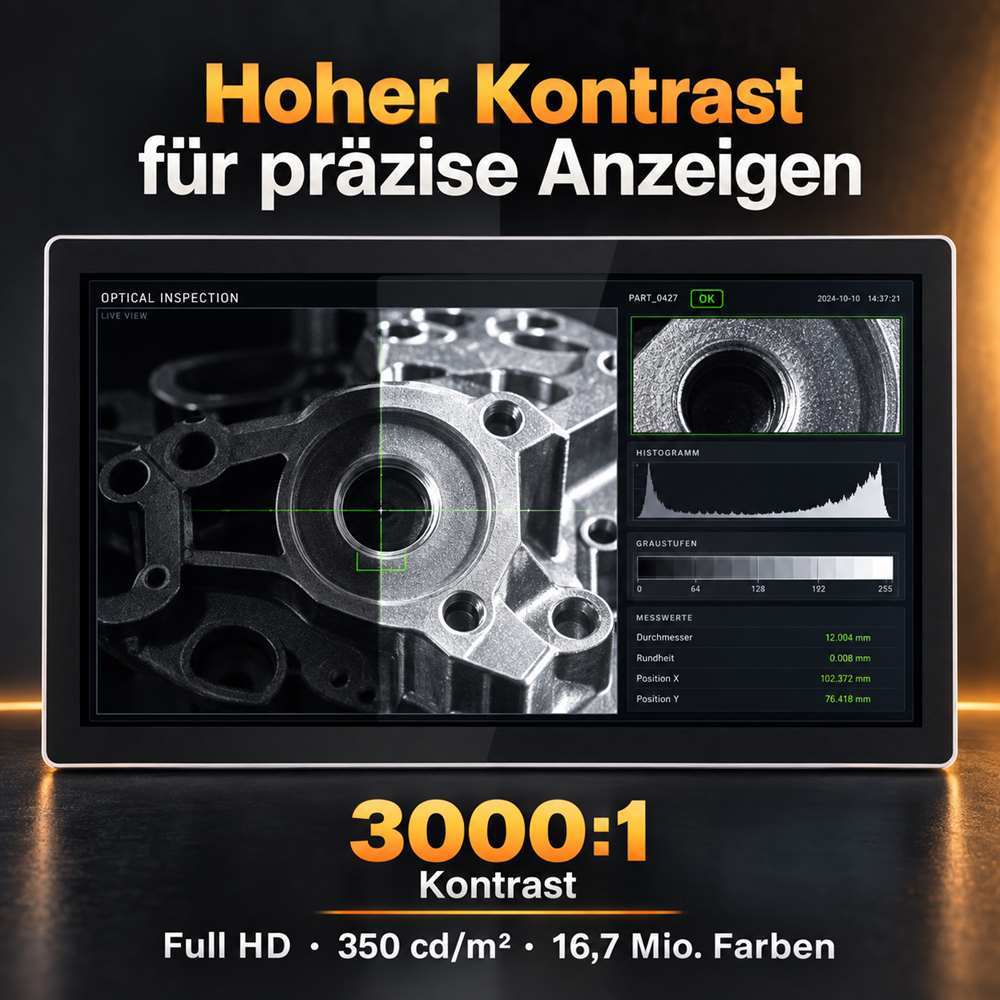

Das Kontrastverhältnis von 3000:1 unterstützt eine klare Abgrenzung zwischen dunklen und hellen Bildbereichen. Zusammen mit 16,7 Millionen darstellbaren Farben und einer Helligkeit von 350 cd/m² eignet sich das Display insbesondere für kontrollierte Innenbereiche, Prüfplätze und technische Geräte.
Der Betrachtungswinkel von bis zu 178° horizontal und vertikal ermöglicht eine gute Erkennbarkeit, wenn der Bediener nicht exakt frontal vor dem Monitor steht. Die LED-Hintergrundbeleuchtung ist für eine Lebensdauer von bis zu 30.000 Stunden spezifiziert.

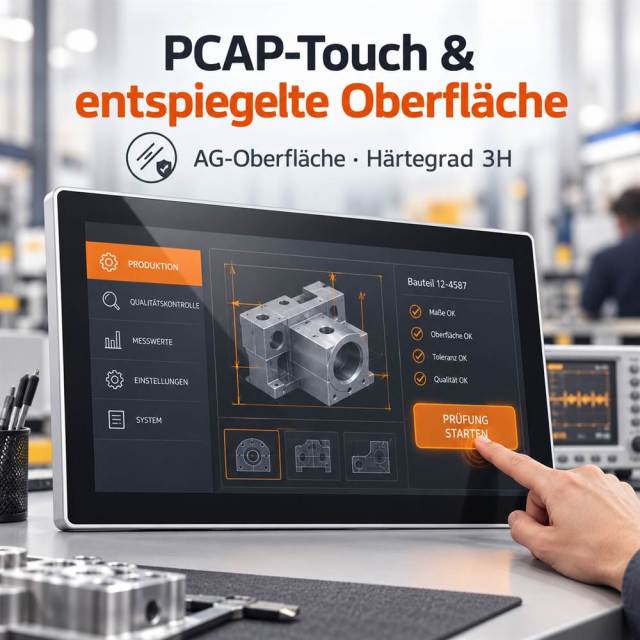

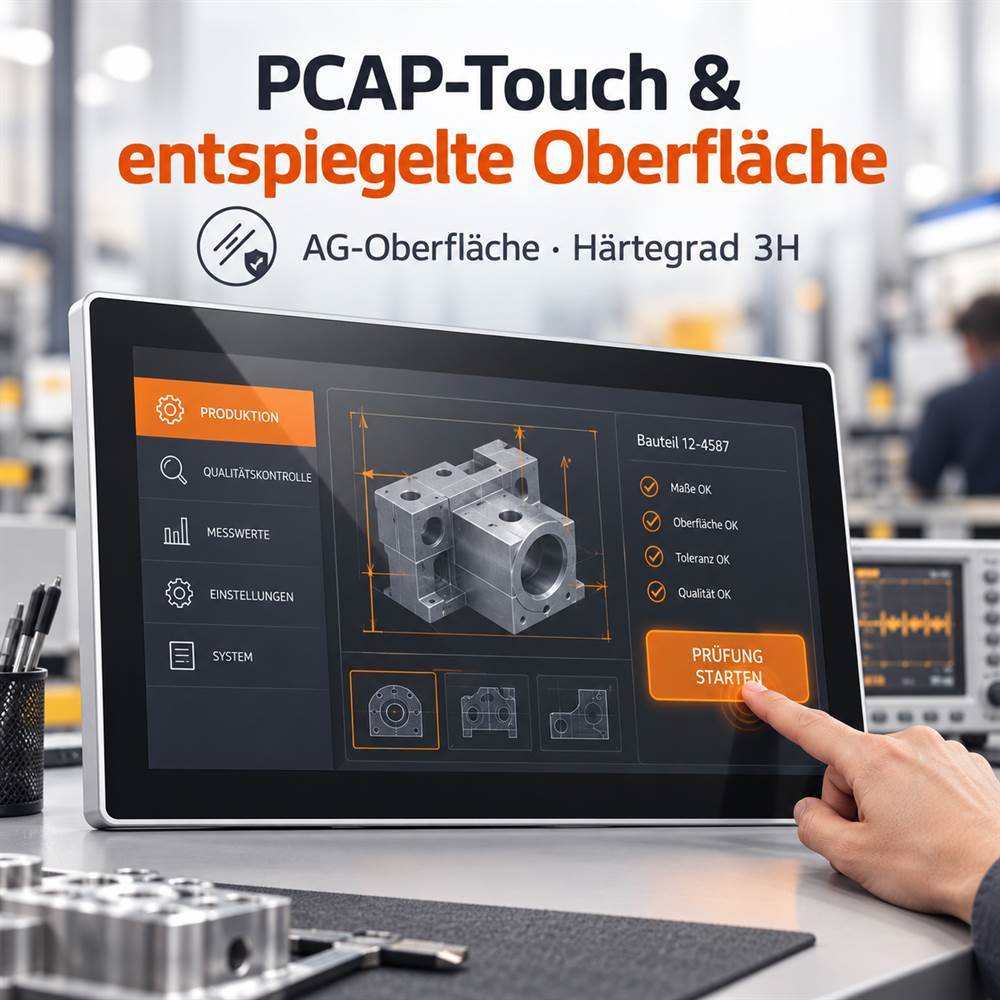

Der kapazitive Touchscreen ermöglicht eine direkte und intuitive Bedienung von Schaltflächen, Menüs und grafischen Benutzeroberflächen. Die entspiegelte Oberfläche mit 25 % Haze reduziert störende Lichtreflexionen an beleuchteten Arbeitsplätzen. Eine 3H-Hartbeschichtung erhöht die Widerstandsfähigkeit der Touchoberfläche bei der regelmäßigen Bedienung.
Informationen zur Auswahl der passenden Touchtechnologie finden Sie in unserem Vergleich PCAP- oder resistiver Touchscreen für industrielle Anwendungen .

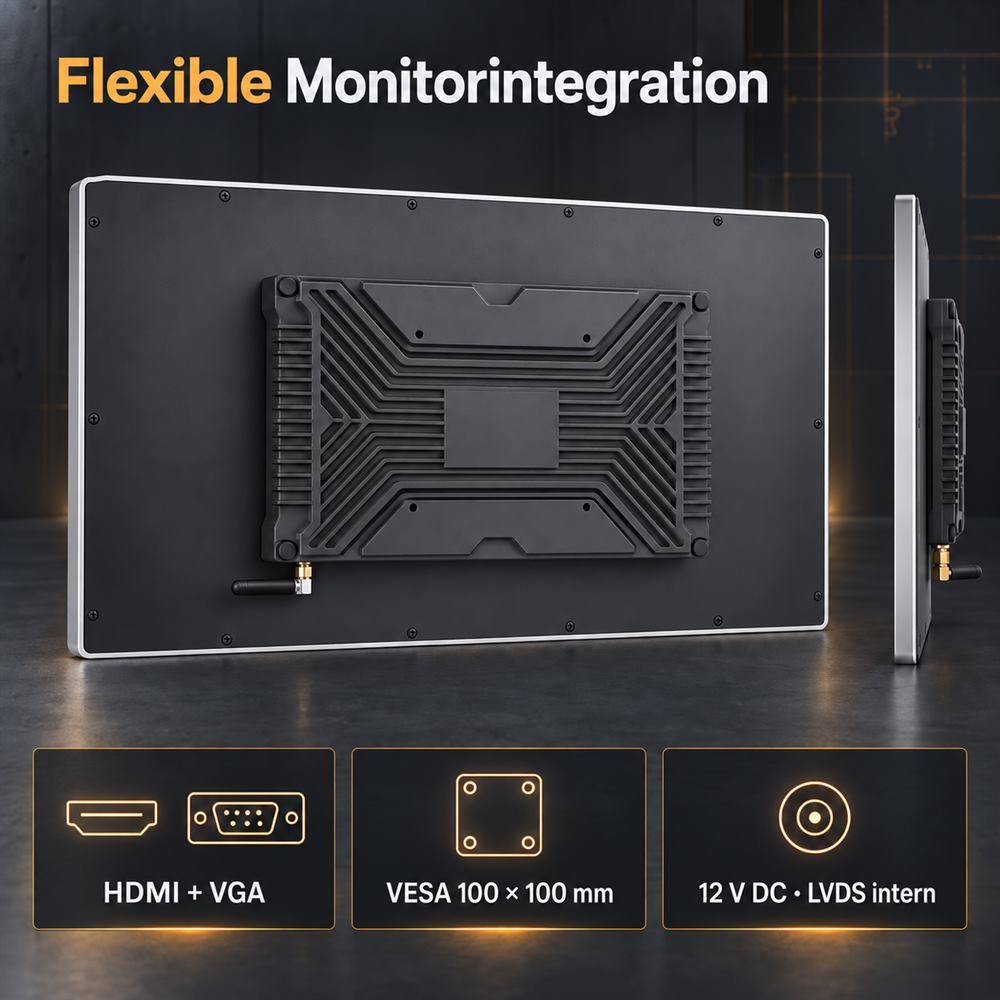

HDMI und VGA ermöglichen die Verbindung mit aktuellen sowie bestehenden Hostsystemen. Dadurch kann der 15,6 Zoll Touchmonitor sowohl in neuen Geräteentwicklungen als auch bei der Modernisierung vorhandener Prüf- und Kontrollsysteme eingesetzt werden.
Die rückseitige VESA-Aufnahme mit 100 × 100 mm unterstützt die Montage an Halterungen, Tragarmsystemen oder kundenspezifischen Geräteträgern. Die Versorgung erfolgt über 12 V DC. Mit einer maximalen Leistungsaufnahme von 20 W lässt sich der Monitor in kompakte Gerätekonzepte integrieren.
Das LCD-Modul verwendet intern eine LVDS-Schnittstelle. Abmessungen und Anschlussbelegung sollten vor der Serienintegration anhand der freigegebenen technischen Zeichnung geprüft werden.

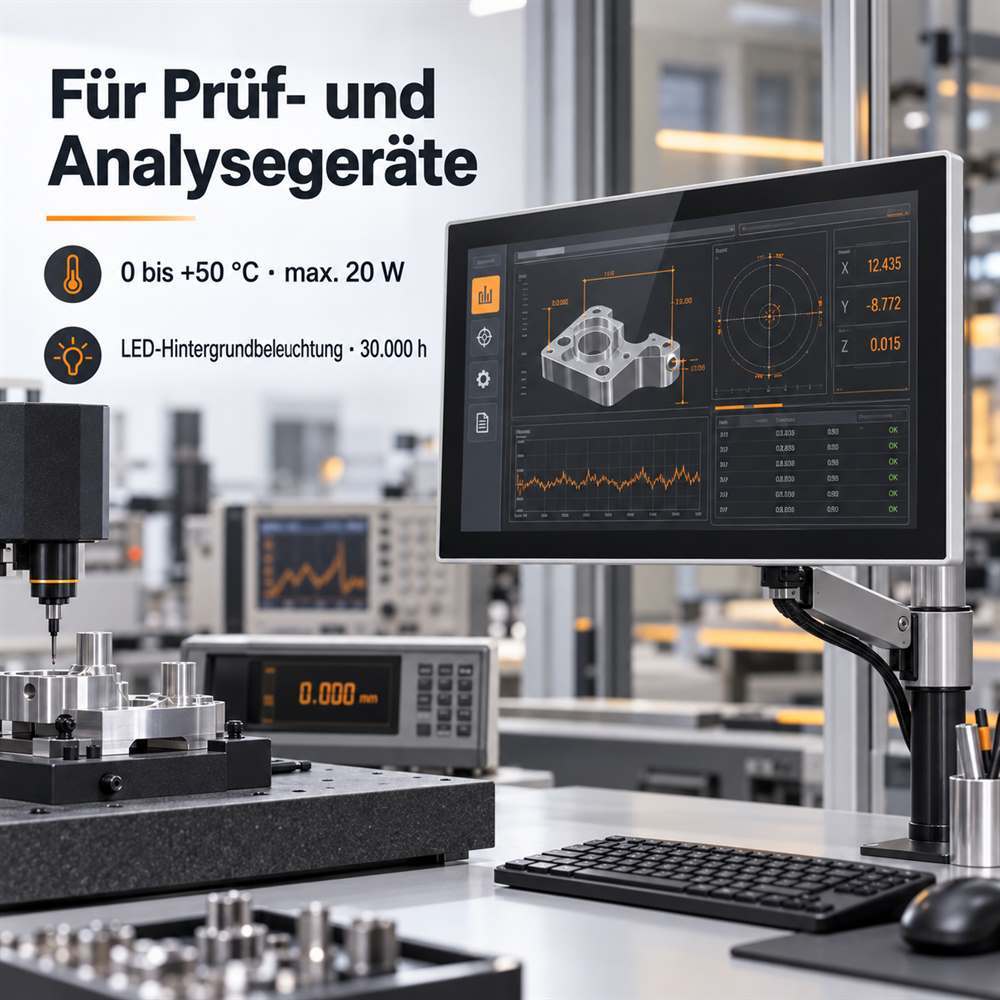

Typische Integrationsbereiche dieses Modells sind:
Der spezifizierte Betriebstemperaturbereich liegt zwischen 0 und +50 °C. Für die Lagerung ist ein Temperaturbereich von −20 bis +60 °C vorgesehen. Die zulässige relative Luftfeuchtigkeit beträgt 10 bis 90 %, nicht kondensierend. Das Modell ist damit für geschützte Innenbereiche ausgelegt; eine IP-Schutzart ist für diese Ausführung nicht angegeben.
| Produkttyp | Industrie-Touchmonitor |
|---|---|
| Bildschirmdiagonale | 15,6 Zoll |
| Seitenverhältnis | 16:9 |
| Auflösung | 1920 × 1080 Pixel, Full HD |
| Aktive Anzeigefläche | 344,16 × 193,59 mm |
| Touchtechnologie | Kapazitiver PCAP-Touchscreen |
| Oberfläche | Entspiegelt, 25 % Haze, Härtegrad 3H |
| Helligkeit | 350 cd/m² |
| Kontrastverhältnis | 3000:1 |
| Darstellbare Farben | 16,7 Millionen |
| Betrachtungswinkel | 178° horizontal / 178° vertikal (89/89) |
| Reaktionszeit | 30 ms |
| Hintergrundbeleuchtung | LED |
| Lebensdauer der Hintergrundbeleuchtung | Bis zu 30.000 Stunden |
| Videoschnittstellen | HDMI und VGA |
| Interne elektrische Schnittstelle | LVDS |
| Versorgungsspannung | 12 V DC |
| Maximale Leistungsaufnahme | 20 W |
| Betriebstemperatur | 0 bis +50 °C |
| Lagertemperatur | −20 bis +60 °C |
| Relative Luftfeuchtigkeit | 10 bis 90 %, nicht kondensierend |
| Montage | VESA 100 × 100 mm |
| LCD-Modul ohne PWB/PCB | 350,92 × 206,3 × 3 mm |
| LCD-Modell | M156040-054-291-0102 V01, 350 NIT |
Für OEM- und Serienprojekte können mechanische Integration, Frontdesign, Anschlussposition, Kabelausführung, Kennzeichnung und Verpackung projektbezogen abgestimmt werden. Abweichende Helligkeits-, Schutz- oder Temperaturanforderungen müssen vor der Angebotserstellung technisch geprüft werden und gehören nicht automatisch zur beschriebenen Standardausführung.
Weitere Informationen zum Entwicklungs- und Abstimmungsprozess finden Sie bei unseren OEM/ODM-Leistungen für industrielle Touchdisplay-Projekte . Weitere Größen und Ausführungen stehen in der Kategorie kapazitive Industrie-Touchmonitore zur Verfügung.
Für eine technische Bewertung senden Sie uns bitte folgende Angaben:
