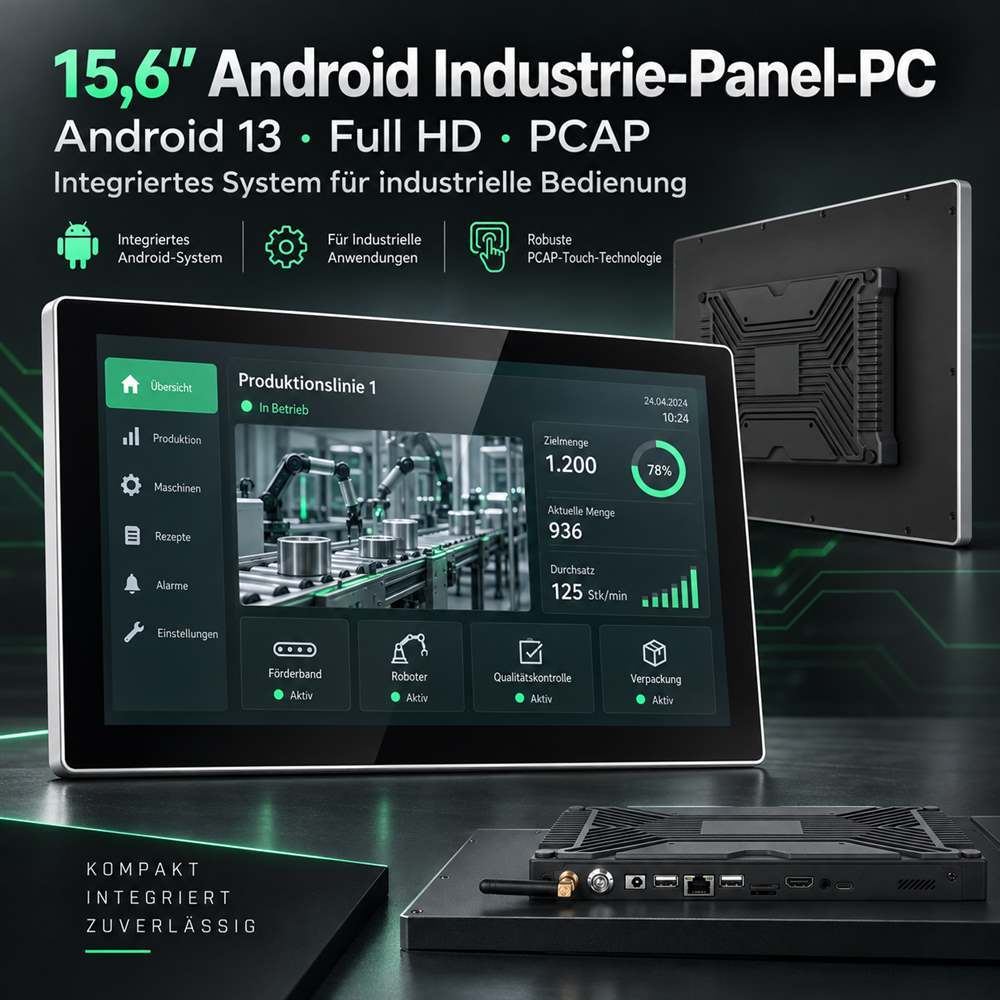

Der 15,6 Zoll Android Industrie-Panel-PC kombiniert Android 13, eine integrierte RK3562-G30-Systemplattform, Full-HD-Auflösung und einen kapazitiven PCAP-Touchscreen in einem Gerät. Das 16:9-Display mit 3000:1 Kontrast und 350 cd/m² eignet sich für industrielle Visualisierung, Prüfgeräte, Analysegeräte und kundenspezifische OEM-Geräte.
Für die Anbindung geeigneter Peripheriegeräte stehen 1 × USB 3.0 und 4 × USB 2.0 zur Verfügung. Die Versorgung erfolgt über 12 V DC. Eine VESA-Aufnahme mit 100 × 100 mm unterstützt die Integration in Bedienplätze und technische Gerätesysteme.
Der 15,6 Zoll Android Industrie-Panel-PC kombiniert ein kapazitives PCAP-Touchdisplay mit Android 13 und einer integrierten RK3562-G30-Systemplattform. Display, Touchfunktion und Recheneinheit sind in einem Gerät zusammengefasst. Dadurch eignet sich das System für industrielle Visualisierung, Prüfgeräte, Analysegeräte und kundenspezifische OEM-Geräte.
Im Unterschied zu einem reinen Industrie-Touchmonitor benötigt dieses Modell für die Android-Bedienoberfläche keinen separaten externen Computer. Kundenspezifische Anwendungen können auf der integrierten Android-Plattform ausgeführt werden, sofern Software und Peripherie vor dem Serieneinsatz für die gewählte Konfiguration geprüft wurden.
Angebot und Verfügbarkeit für den 15,6-Zoll Android Panel-PC anfragen

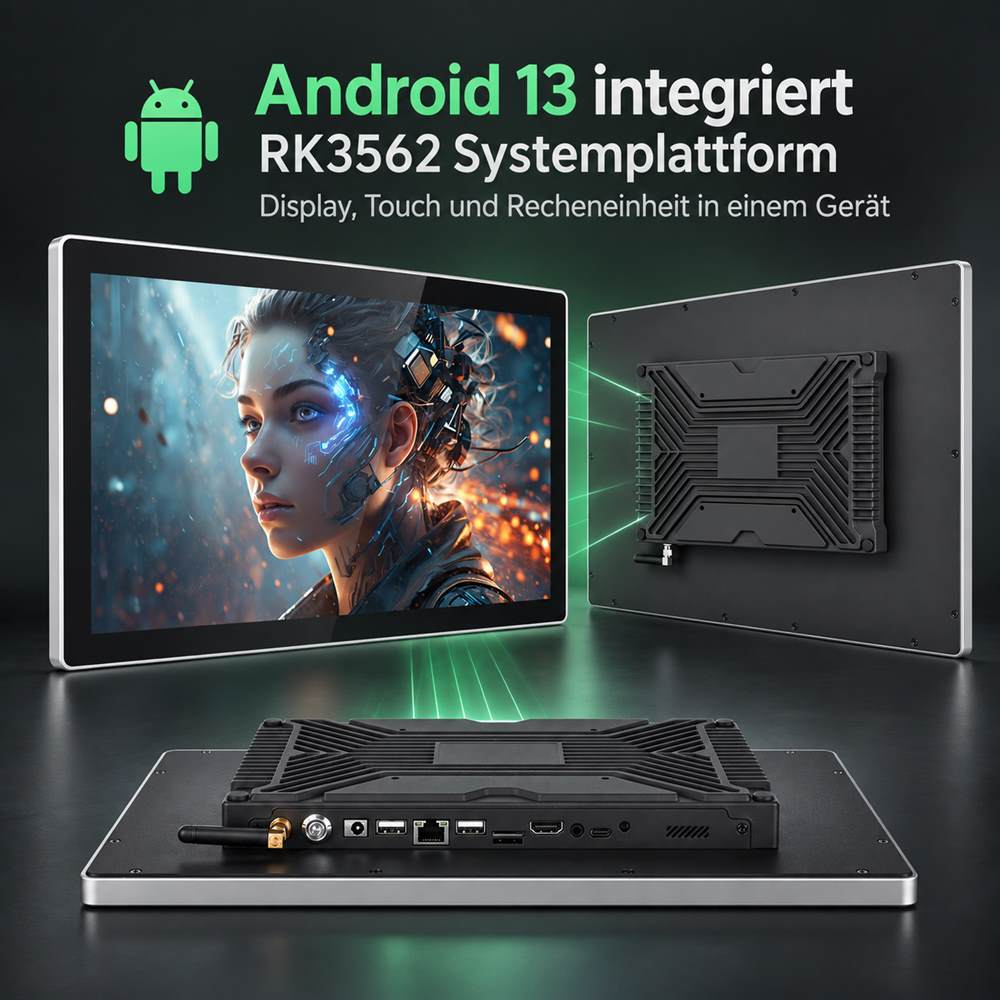

Die integrierte RK3562-G30-Systemplattform übernimmt die Verarbeitung der Android-Bedienoberfläche direkt im Gerät. Ein zusätzlicher Industrie-PC für den normalen Android-Betrieb ist daher nicht erforderlich. Das reduziert die Anzahl separater Komponenten und erleichtert die Integration in kompakte Geräte- und Bedienkonzepte.
Der Android 13 Panel-PC kann als lokale Bedien- und Visualisierungseinheit eingesetzt werden. Typische Aufgaben sind das Anzeigen von Betriebszuständen, Messwerten, Prüfergebnissen, Gerätemenüs und kundenspezifischen Bedienoberflächen.
Arbeitsspeicher, Speicherkapazität, Softwareumfang und die Kompatibilität kundenspezifischer Android-Anwendungen müssen projektbezogen abgestimmt werden. Vor einer Serienbestellung empfehlen wir einen Mustertest mit der vorgesehenen Anwendung und den benötigten USB-Peripheriegeräten.

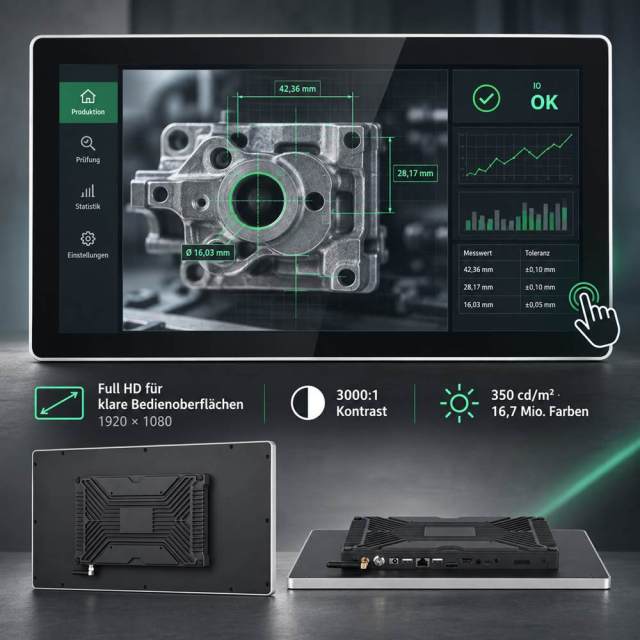

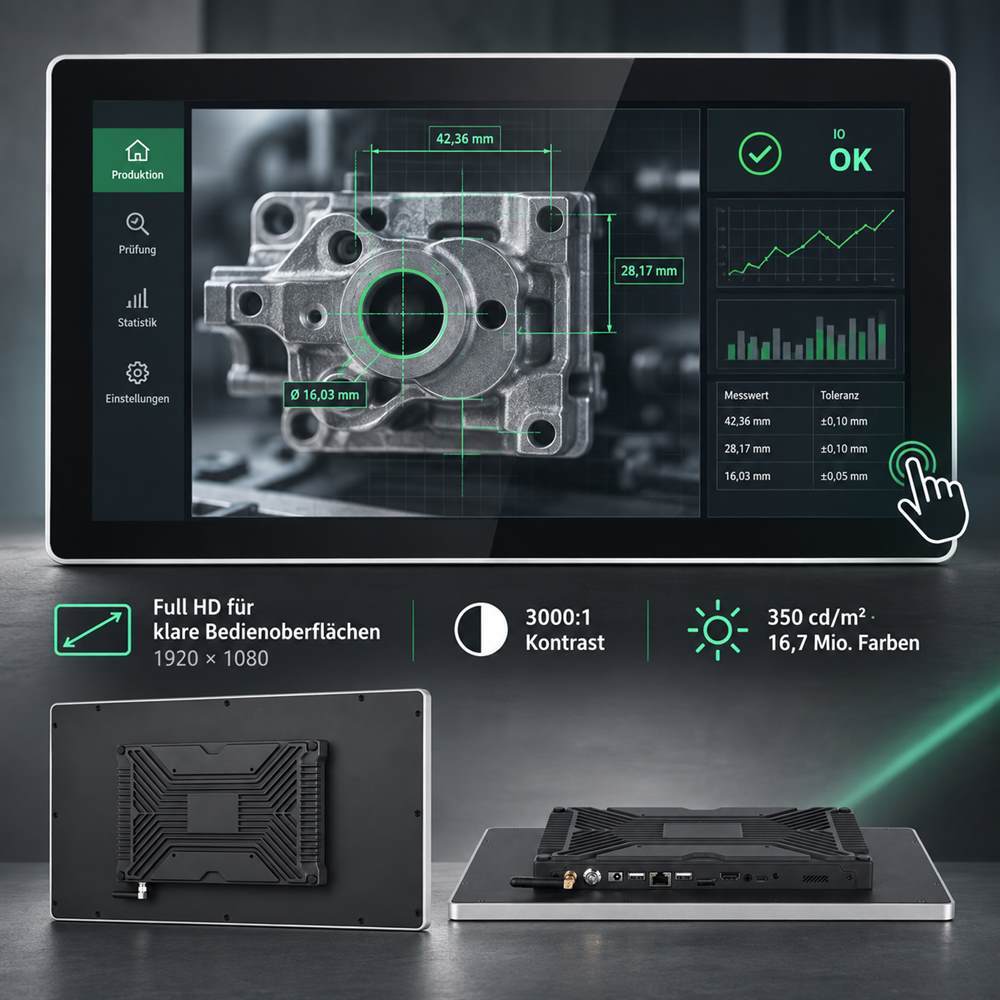

Die Auflösung von 1920 × 1080 Pixeln bietet ausreichend Darstellungsfläche für moderne Bedienoberflächen, Diagramme, Messwerte und mehrspaltige Statusanzeigen. Das 16:9-Format eignet sich besonders für Anwendungen, bei denen mehrere Informationen gleichzeitig übersichtlich dargestellt werden sollen.
Ein Kontrastverhältnis von 3000:1 unterstützt die klare Unterscheidung heller und dunkler Bildbereiche. Das Display stellt bis zu 16,7 Millionen Farben dar und erreicht eine Helligkeit von 350 cd/m². Damit ist diese Ausführung für geschützte industrielle Innenbereiche vorgesehen.
Der Betrachtungswinkel beträgt bis zu 178° horizontal und vertikal. Die LED-Hintergrundbeleuchtung ist für eine Lebensdauer von bis zu 30.000 Stunden spezifiziert. Die angegebene Reaktionszeit beträgt 30 ms.
Der kapazitive PCAP-Touchscreen ermöglicht die direkte Bedienung von Schaltflächen, Menüs und grafischen Android-Oberflächen. Die entspiegelte Oberfläche mit 25 % Haze reduziert störende Reflexionen an beleuchteten Arbeitsplätzen. Eine 3H-Hartbeschichtung unterstützt die mechanische Beständigkeit bei regelmäßiger Bedienung.
Wenn für ein Projekt unterschiedliche Touchtechnologien bewertet werden, bietet unser Fachbeitrag PCAP und resistive Touchscreens für industrielle Anwendungen im Vergleich zusätzliche Auswahlhinweise.

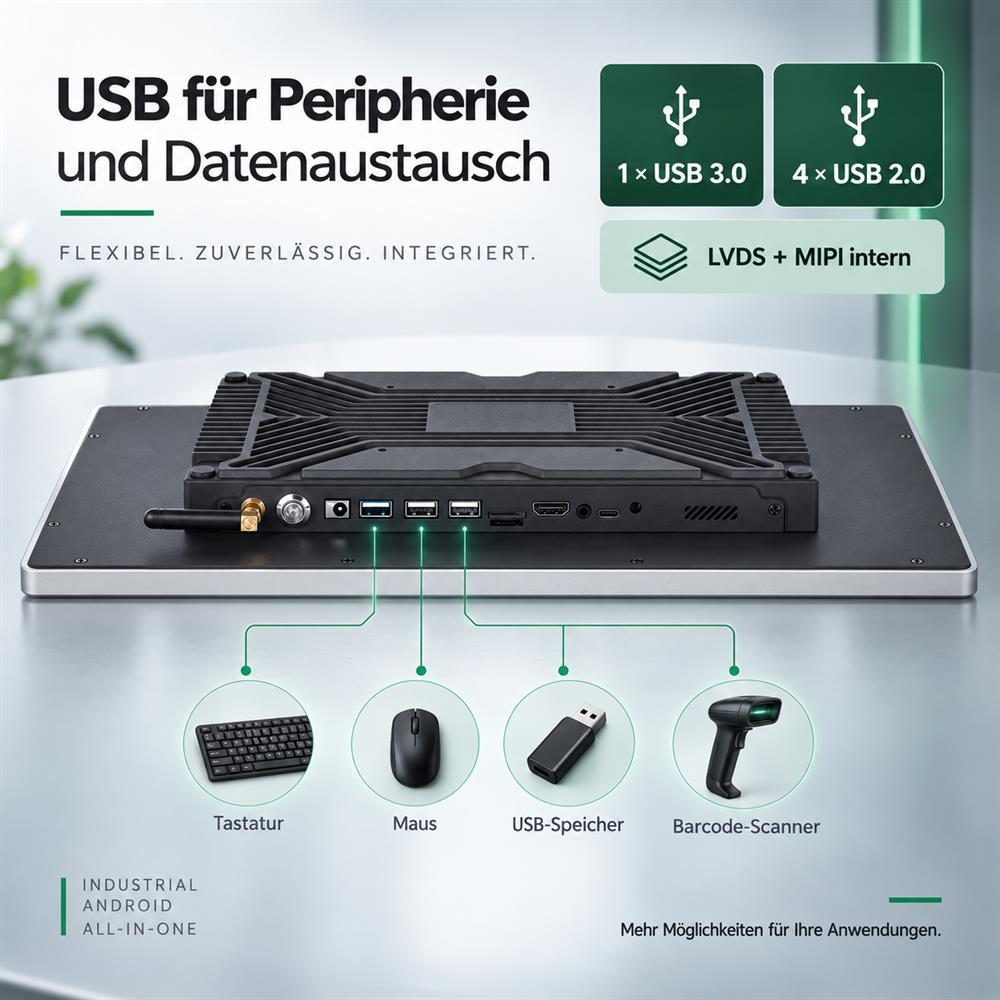

Für die Einbindung externer Geräte stehen ein USB-3.0-Anschluss und vier USB-2.0-Anschlüsse zur Verfügung. Abhängig von der Android-Anwendung können darüber geeignete Tastaturen, Scanner, Eingabegeräte, Speichermedien oder andere USB-Peripheriegeräte angebunden werden.
Die tatsächliche Unterstützung eines USB-Gerätes hängt vom benötigten Android-Treiber, der Stromaufnahme und der verwendeten Software ab. Projektkritische Peripheriegeräte sollten deshalb vor der Serienfreigabe gemeinsam mit dem Panel-PC getestet werden.
LVDS und MIPI sind interne Display- beziehungsweise Systemverbindungen. Sie sind nicht als frei zugängliche Standardanschlüsse für externe Geräte zu verstehen.

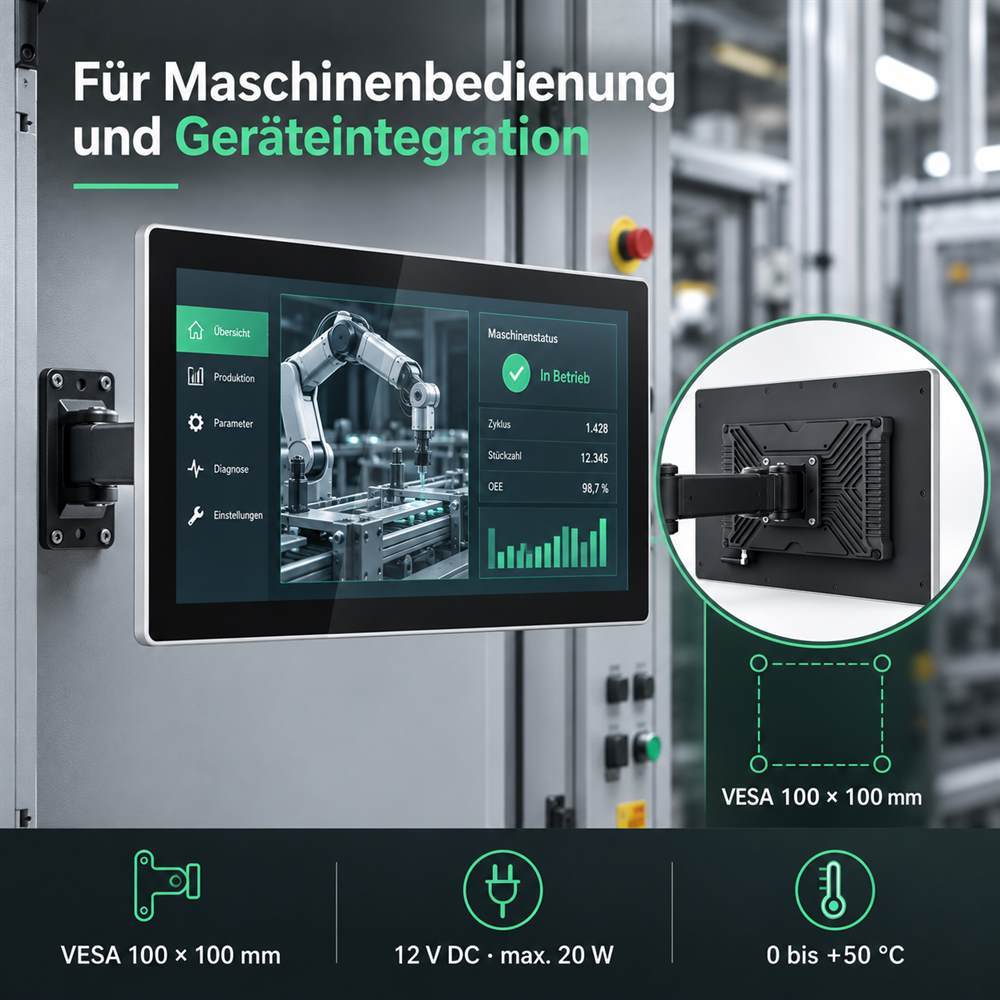

Die VESA-Aufnahme mit 100 × 100 mm ermöglicht die Montage an einer geeigneten Wandhalterung, einem Gerätearm oder einem kundenspezifischen Trägersystem. Damit kann der Android Panel-PC in Prüfplätzen, Bediengehäusen und technischen Geräten eingesetzt werden.
Die Spannungsversorgung erfolgt mit 12 V DC. Die maximale Leistungsaufnahme beträgt 20 W. Für die konstruktive Integration sollten Positionen von Halterung, Kabeln, Anschlüssen und rückseitiger Systemeinheit anhand der freigegebenen Maßzeichnung geprüft werden.
Geeignete Einsatzbereiche sind beispielsweise:
Der spezifizierte Betriebstemperaturbereich liegt zwischen 0 und +50 °C. Für die Lagerung ist ein Temperaturbereich von −20 bis +60 °C vorgesehen. Die zulässige relative Luftfeuchtigkeit beträgt 10 bis 90 %, nicht kondensierend.
Für diese Ausführung ist keine IP-Schutzart angegeben. Anforderungen an Feuchtigkeitsschutz, Außenanwendungen, erweiterte Temperaturbereiche oder besondere Frontabdichtungen müssen deshalb separat technisch bewertet werden.
| Produkttyp | Android Industrie-Panel-PC |
|---|---|
| Bildschirmdiagonale | 15,6 Zoll |
| Seitenverhältnis | 16:9 |
| Auflösung | 1920 × 1080 Pixel, Full HD |
| Aktive Anzeigefläche | 344,16 × 193,60 mm |
| Betriebssystem | Android 13 |
| Systemplattform | RK3562-G30 |
| Touchtechnologie | Kapazitiver PCAP-Touchscreen |
| Touchoberfläche | Entspiegelt, 25 % Haze, Härtegrad 3H |
| Helligkeit | 350 cd/m² |
| Kontrastverhältnis | 3000:1 |
| Darstellbare Farben | 16,7 Millionen |
| Betrachtungswinkel | 178° horizontal / 178° vertikal |
| Reaktionszeit | 30 ms |
| Hintergrundbeleuchtung | LED |
| Lebensdauer der Hintergrundbeleuchtung | Bis zu 30.000 Stunden |
| USB-Schnittstellen | 1 × USB 3.0 und 4 × USB 2.0 |
| Interne Displayschnittstellen | LVDS und MIPI |
| Versorgungsspannung | 12 V DC |
| Maximale Leistungsaufnahme | 20 W |
| Betriebstemperatur | 0 bis +50 °C |
| Lagertemperatur | −20 bis +60 °C |
| Relative Luftfeuchtigkeit | 10 bis 90 %, nicht kondensierend |
| Montage | Aufbaumontage oder VESA-Wandmontage, 100 × 100 mm |
| LCD-Modul ohne PWB/PCB | 350,92 × 206,3 × 3 mm |
| LCD-Modell | M156040-054-291-0102 V01, 350 NIT |
Hinweis: Die Abmessung von 350,92 × 206,3 × 3 mm beschreibt das LCD-Modul ohne PWB/PCB und nicht die vollständige Einbautiefe des Android Panel-PCs. Für die Konstruktion ist ausschließlich die freigegebene Gerätezeichnung maßgeblich.
Für OEM-Projekte können mechanische Integration, Montage, Frontdesign, Kabelausführung, Kennzeichnung, Android-Software und Verpackung projektbezogen abgestimmt werden. Die technische Machbarkeit hängt von Stückzahl, Anwendung, Softwareanforderungen und Betriebsumgebung ab.
Informationen zum Projektablauf finden Sie bei unseren OEM/ODM-Leistungen für industrielle Touchdisplay- und Panel-PC-Projekte . Weitere Displaygrößen und Touchausführungen finden Sie in der Übersicht der kapazitiven Touchscreen-Lösungen .
Für eine schnelle technische Bewertung senden Sie uns bitte folgende Projektdaten:
Informationen zu Fertigung und Unternehmen finden Sie im Unternehmensprofil von Ever Glory .
15,6-Zoll Android Panel-PC, Muster und Projektangebot anfragen
Diese Ausführung besitzt eine integrierte RK3562-G30-Systemplattform und Android 13. Sie ist daher ein Android Panel-PC und kein reiner Touchmonitor für einen externen Hostcomputer.
Ja, eine Musterkonfiguration kann projektbezogen angefragt werden. Für den Test sollten die vorgesehene Android-Anwendung und relevante USB-Peripheriegeräte bereitgestellt werden.
Die angegebene Konfiguration umfasst einen USB-3.0-Anschluss und vier USB-2.0-Anschlüsse. Die Kompatibilität projektspezifischer Peripherie sollte anhand eines Musters geprüft werden.
Ja, die Ausführung unterstützt eine VESA-Aufnahme mit 100 × 100 mm. Die Eignung der Halterung und die Kabelführung sind in der Gerätekonstruktion zu berücksichtigen.
Mechanik, Kennzeichnung, Kabel, Software und weitere Projektanforderungen können im Rahmen einer OEM/ODM-Prüfung bewertet werden. Änderungen gelten erst nach technischer Bestätigung als Bestandteil des Angebots.
