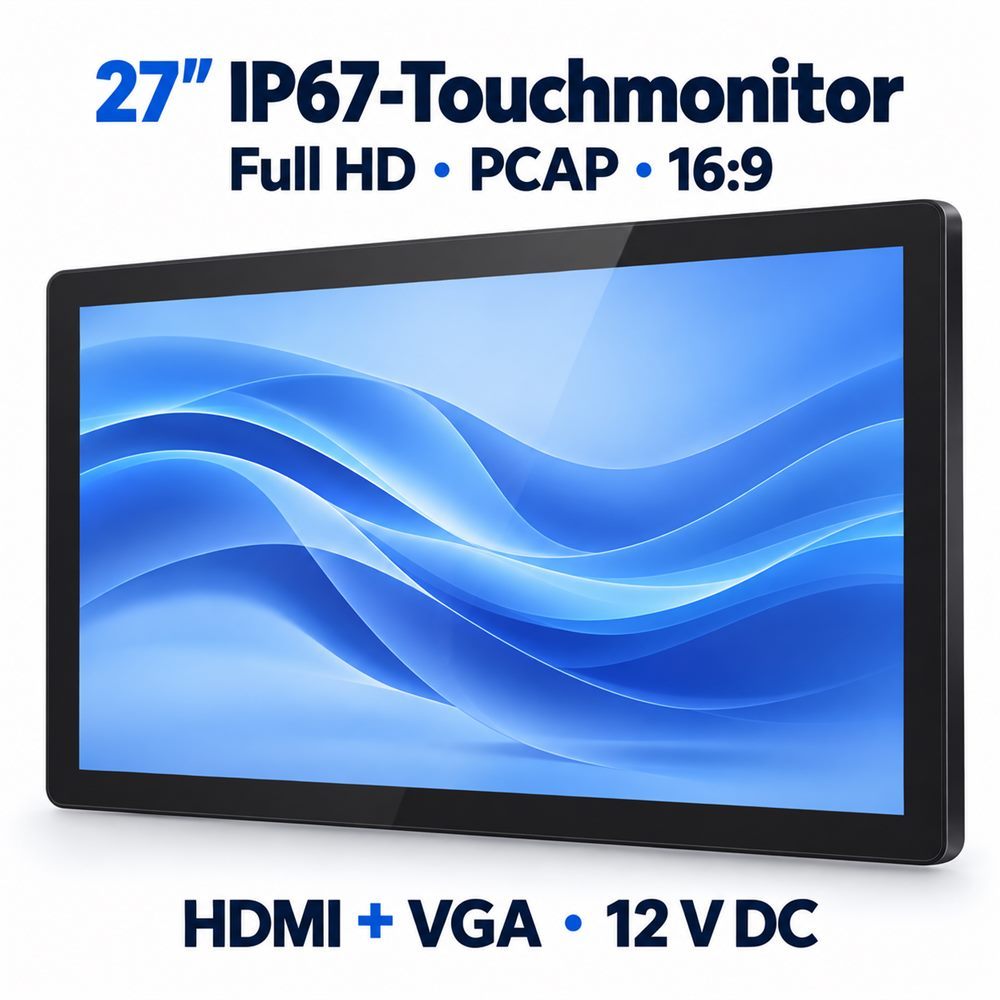

Der 27-Zoll IP67 Industrie-Touchmonitor kombiniert ein Full-HD-Display mit kapazitiver PCAP-Touch-Bedienung, 300 cd/m² Helligkeit und einer entspiegelten AG-Oberfläche. HDMI, VGA, 12 V DC und VESA 100 × 100 mm ermöglichen die Integration in HMI-Systeme, Maschinensteuerungen, Produktionsanlagen und industrielle Bedienplätze.
Geeignet für Musterbestellungen, technische Tests, Pilotprojekte und industrielle Kleinserien. Aktuelle Verfügbarkeit und Lieferzeit auf Anfrage.

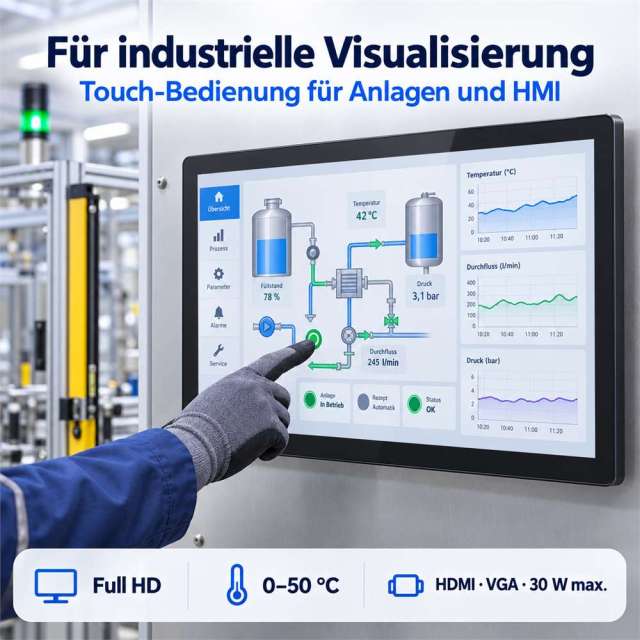

Der 27-Zoll IP67 Industrie-Touchmonitor kombiniert ein großes Full-HD-Display mit kapazitiver Touch-Bedienung, einem staub- und wassergeschützten Gehäuse sowie einer VESA-Befestigung für industrielle Anlagen. Das Standardmodell eignet sich für HMI-Systeme, Maschinensteuerungen, Produktionsanzeigen und fest installierte Bedienplätze.
HDMI und VGA ermöglichen die Verbindung mit Industrie-PCs, Steuerungsrechnern und anderen externen Signalquellen. Mit 12-V-DC-Versorgung, VESA 100 × 100 mm und einer Gehäusetiefe von nur 13,2 mm lässt sich der Monitor platzsparend an Maschinen, Bedienpulten oder industriellen Wandhalterungen montieren.

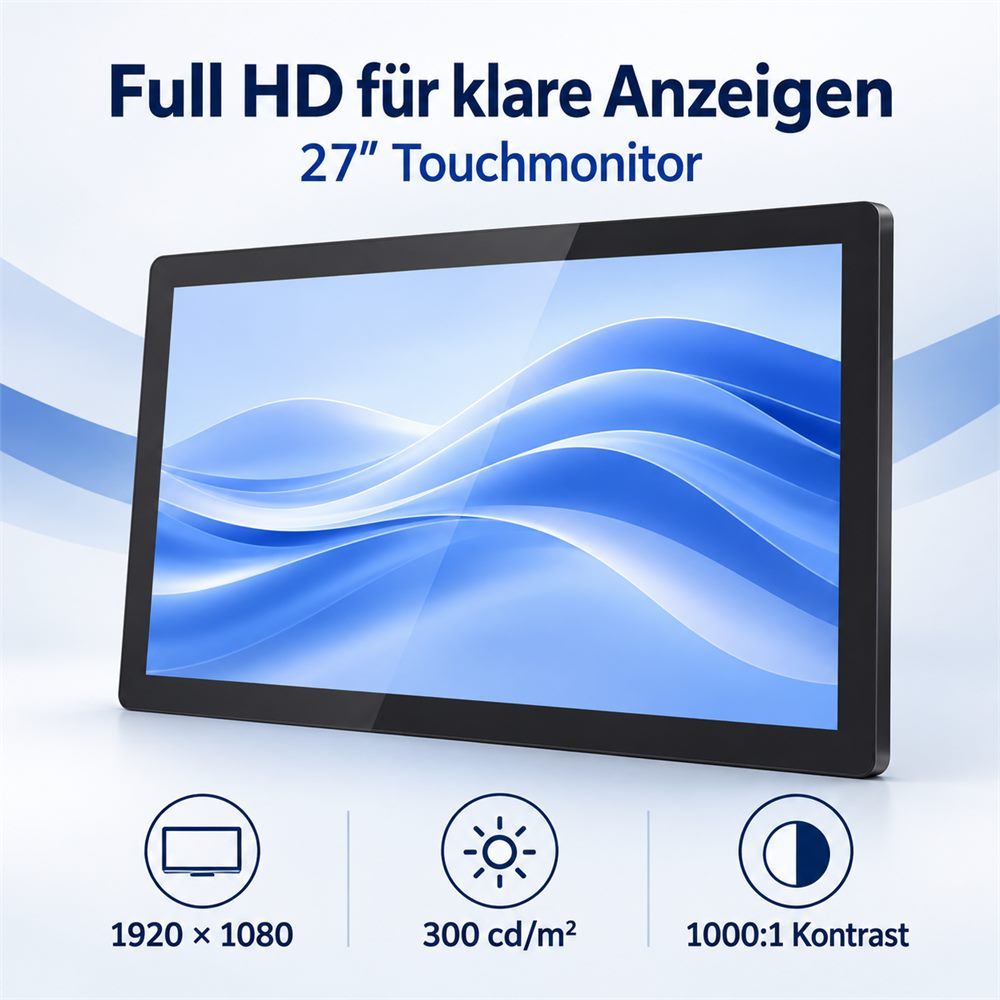

Die Full-HD-Auflösung von 1920 × 1080 Pixeln bietet ausreichend Platz für Prozessbilder, Maschinenparameter, Produktionsdaten, Diagramme und Alarmmeldungen. Der große aktive Anzeigebereich von 597,888 × 336,312 mm unterstützt eine übersichtliche Darstellung komplexer HMI-Oberflächen.
Mit einer typischen Helligkeit von 300 cd/m² ist der Monitor für Innenbereiche und normal beleuchtete Industrieumgebungen ausgelegt. Das Kontrastverhältnis von 1000:1 und der Betrachtungswinkel von 89/89/89/89 ermöglichen eine gut erkennbare Anzeige aus unterschiedlichen Bedienpositionen.

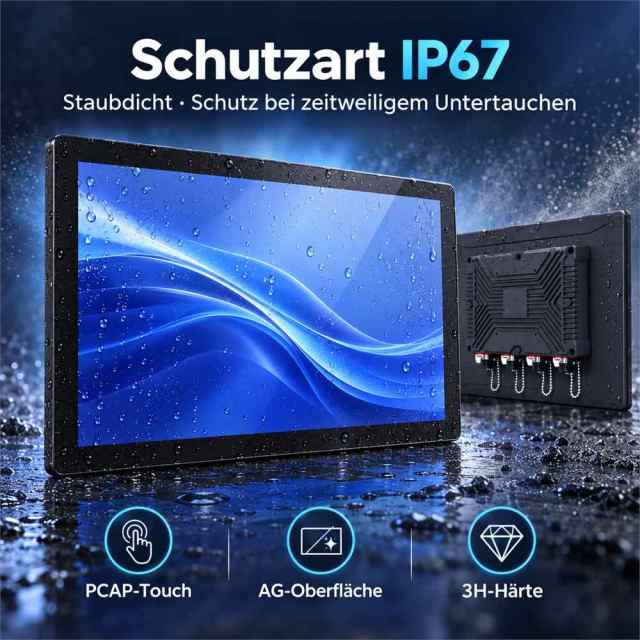

Die angegebene IP67-Ausführung schützt den Touchmonitor gegen das Eindringen von Staub und gegen zeitweiliges Untertauchen. Damit eignet sich das Modell für Anlagenbereiche, in denen Feuchtigkeit, Staub oder regelmäßige Reinigung berücksichtigt werden müssen.
Die tatsächliche Schutzwirkung der vollständigen Installation hängt zusätzlich von der Befestigung, den Kabeldurchführungen und dem Anschluss der Schutzkappen ab. Für eine dauerhaft geschützte Maschinenintegration müssen sämtliche Anschlüsse entsprechend der vorgesehenen Konstruktion geschlossen und abgedichtet werden.
Der kapazitive Touchscreen ermöglicht eine direkte und präzise Bedienung von HMI-Menüs und Anlagenfunktionen. Die entspiegelte AG-Oberfläche mit 25 % Haze reduziert störende Reflexionen durch Hallenbeleuchtung und unterstützt die Lesbarkeit an industriellen Bedienplätzen.
Die Oberflächenhärte von 3H bietet Schutz gegen leichte Kratzer im normalen Betrieb. Touch-Verhalten, Erdung und Störfestigkeit sollten zusammen mit dem verwendeten Industrie-PC, der Spannungsversorgung und der endgültigen Maschinenkonstruktion geprüft werden.

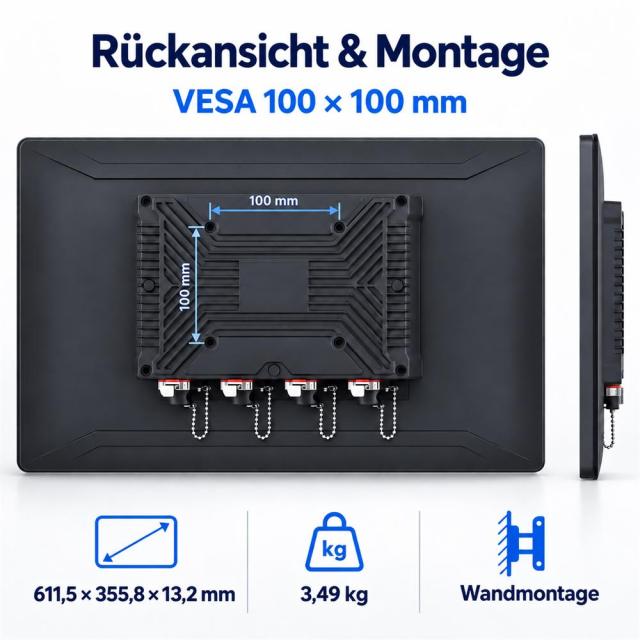

Über die VESA-Aufnahme 100 × 100 mm kann der 27-Zoll Industrie-Touchmonitor an einer Wandhalterung, einem Maschinenarm oder einem vorhandenen Bedienplatz montiert werden. Die Außenabmessungen von 611,5 × 355,8 × 13,2 mm unterstützen eine flache und platzsparende Installation.
Vor der Bestellung sollten Befestigungspunkte, Kabelrichtung, verfügbarer Montageraum und Zugänglichkeit der Anschlüsse anhand der technischen Zeichnung geprüft werden.
Für externe Videosignale stehen HDMI und VGA zur Verfügung. Dadurch kann der Monitor mit modernen Industrie-PCs sowie mit bestehenden Steuerungs- und Visualisierungssystemen verbunden werden. Die interne LCD-Anbindung erfolgt über LVDS.
Die Spannungsversorgung beträgt 12 V DC. Die maximale Leistungsaufnahme liegt bei 30 W. Dieses Produkt ist ein Touchmonitor ohne integrierte CPU und benötigt für den Betrieb einen externen Industrie-PC, Embedded Controller oder eine andere geeignete Signalquelle.
| Produktart | 27-Zoll IP67 Industrie-Touchmonitor |
|---|---|
| Displaygröße | 27 Zoll / 16:9 |
| Touch-Technologie | Kapazitiver Touchscreen, PCAP |
| Auflösung | 1920 × 1080 Pixel, Full HD |
| Aktiver Anzeigebereich | 597,888 × 336,312 mm |
| Pixelabstand | 0,3114 × 0,3114 mm |
| Helligkeit | 300 cd/m² |
| Kontrastverhältnis | 1000:1 |
| Betrachtungswinkel | 89/89/89/89 |
| Darstellbare Farben | 16,7 Millionen |
| Reaktionszeit | 14 ms |
| Hintergrundbeleuchtung | LED |
| Lebensdauer der Beleuchtung | 30.000 Stunden |
| Displayoberfläche | AG, 25 % Haze, 3H |
| Schutzart | IP67 |
| Externe Videoschnittstellen | HDMI und VGA |
| Interne Displayanbindung | LVDS |
| Stromversorgung | 12 V DC |
| Maximale Leistungsaufnahme | 30 W |
| Betriebstemperatur | 0 bis 50 °C |
| Lagertemperatur | −20 bis 60 °C |
| Relative Luftfeuchtigkeit | 10–90 % RH |
| Montage | VESA 100 × 100 mm, Wandmontage |
| Abmessungen | 611,5 × 355,8 × 13,2 mm, ohne PWB/PCB-Aufbau |
| Gewicht | ca. 3,49 kg |
| LCD-Panel | MV270FHM-N20 |
| Controllerboard | RTD2513V2.1-1L, HDMI + VGA + LVDS |
Weitere Bauformen und Displaygrößen finden Sie in unserer Kategorie Industriemonitore mit Touchscreen. Informationen zur Integration in Maschinen, HMI-Systeme und Automatisierungsanlagen finden Sie unter industrielle Touch-Display-Lösungen.
Dieses 27-Zoll-Modell ist als Standardprodukt mit kleinem Lagerbestand vorgesehen. Dadurch eignet es sich für Musterbestellungen, technische Evaluierungen, Pilotprojekte sowie kleinere Serien. Die aktuelle Lagermenge und Lieferzeit werden bei der Anfrage bestätigt.
Für eine schnelle technische Prüfung senden Sie uns bitte folgende Angaben:
Falls Änderungen an Glas, Schnittstellen, Kabeln, Gehäuse oder Befestigung erforderlich sind, stehen außerdem unsere OEM/ODM-Touchdisplay-Lösungen zur Verfügung.
Nein. Es handelt sich um einen Touchmonitor ohne integrierte CPU. Für Bildausgabe und Systemsteuerung wird ein externer Industrie-PC, Embedded Controller oder eine vergleichbare Signalquelle benötigt.
Das Standardmodell unterstützt HDMI und VGA als externe Videosignale. Die interne Verbindung zwischen Controllerboard und LCD-Panel erfolgt über LVDS.
Mit 300 cd/m² ist das Modell für Innenräume und normal beleuchtete industrielle Arbeitsbereiche ausgelegt. Für direktes Sonnenlicht oder sehr helle Außenbereiche sollte ein dafür vorgesehenes High-Brightness-Display gewählt werden.
Auf der Rückseite befindet sich eine VESA-Aufnahme mit 100 × 100 mm Lochabstand. Damit kann der Monitor an einer kompatiblen Wandhalterung, einem Maschinenarm oder einem Bedienplatz befestigt werden.
Für die vorgesehene Schutzwirkung müssen Anschlüsse, Schutzkappen, Kabeldurchführungen und Befestigung fachgerecht geschlossen beziehungsweise abgedichtet sein. Die komplette Einbausituation sollte vor Serienfreigabe geprüft werden.
Das Standardmodell wird mit kleinem Lagerbestand geführt und kann abhängig von der aktuellen Verfügbarkeit für Muster, Tests, Pilotprojekte und Kleinserien angeboten werden.
Senden Sie uns Ihre Anwendung, gewünschte Stückzahl, Anschlussanforderungen und den geplanten Liefertermin. Unser Team prüft die aktuelle Verfügbarkeit und stellt Ihnen ein Angebot sowie die verfügbaren technischen Unterlagen für den 27-Zoll IP67 Industrie-Touchmonitor bereit.
