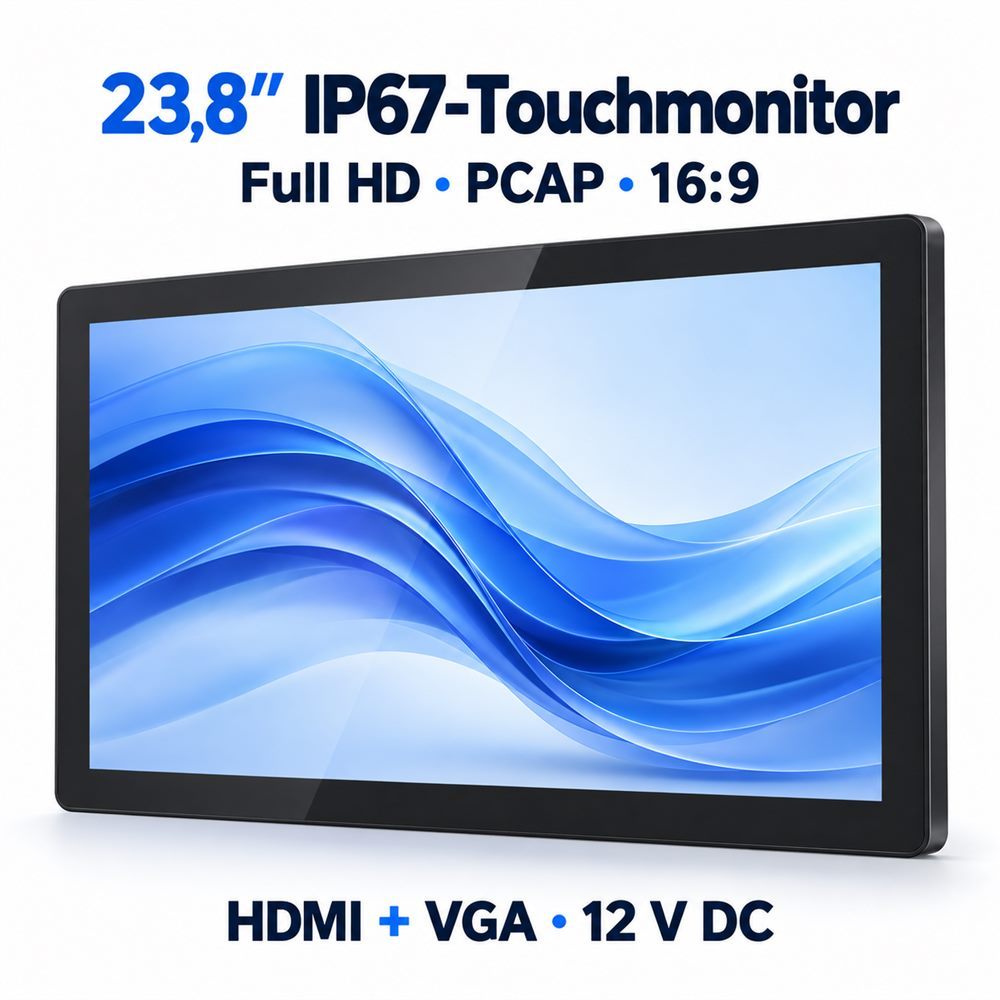

23,8 Zoll IP67 PCAP-Touchmonitor zur VESA-Wandmontage

23,8 Zoll IP67 Touchmonitor zur Wandmontage
Dieser 23,8 Zoll IP67 Touchmonitor wurde für stationäre Industrieanlagen, Maschinenvisualisierung, Produktionssysteme und technische Bedienplätze entwickelt. Er kombiniert ein kapazitives Touchdisplay mit Full-HD-Auflösung, HDMI- und VGA-Videoeingängen sowie einer VESA-100×100-mm-Wandbefestigung.

Der Monitor besitzt keinen integrierten Rechner und kein eigenes Betriebssystem. Er wird an einen externen Industrie-PC, Embedded Controller oder eine geeignete Maschinensteuerung angeschlossen und übernimmt die Anzeige und Touch-Bedienung der dort ausgeführten Anwendung.

Mit einer Gehäusetiefe von nur 11,1 mm, einer 23,8-Zoll-Anzeigefläche und einer IP67-Produktausführung eignet sich das Modell besonders für B2B-Projekte, die einen großformatigen, flachen und gegen Staub beziehungsweise Wasser geschützten Touchmonitor benötigen.

Produkteigenschaften im Überblick

• 23,8 Zoll Displaydiagonale
• Full-HD-Auflösung mit 1920 × 1080 Pixeln
• Kapazitive Touch-Technologie
• Schutzart IP67
• AG-Oberfläche mit 25 % Haze
• Oberflächenhärte 3H
• HDMI- und VGA-Videoeingang
• 12 V DC Spannungsversorgung
• Maximale Leistungsaufnahme 30 W
• VESA 100 × 100 mm
• Wandmontage und stationäre Geräteintegration
• Abmessungen: 543 × 317,4 × 11,1 mm
• Gewicht ohne Halterung: 2,39 kg
• Betrieb mit externem Host-System
• Kein Android- oder Windows-System integriert

Weitere Produktvarianten finden Sie unter Industriemonitore mit Touchscreen.

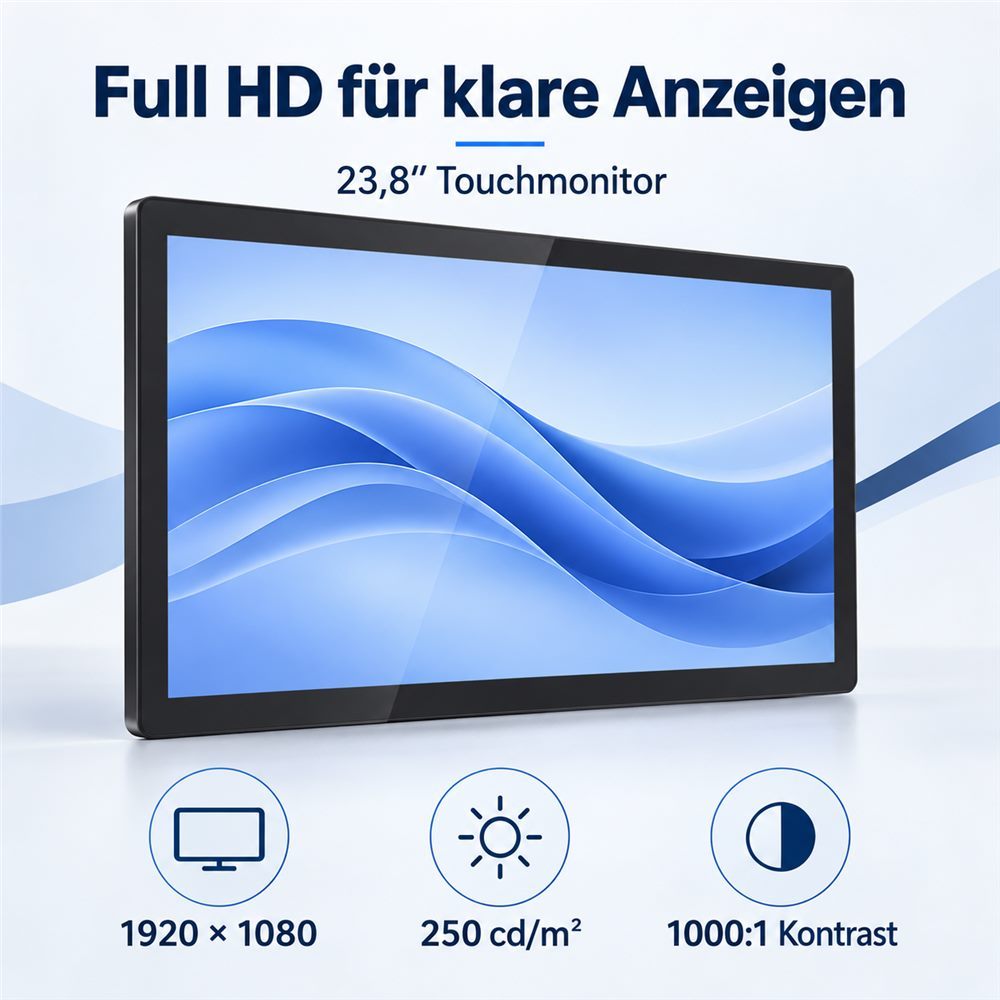

Full-HD-Anzeige mit HDMI und VGA
Das 23,8-Zoll-Display besitzt eine native Auflösung von 1920 × 1080 Pixeln. Das 16:9-Format bietet ausreichend Platz für Prozessbilder, Maschinenparameter, Diagramme, Warnmeldungen und mehrteilige HMI-Oberflächen.

Mit 16,7 Millionen darstellbaren Farben und einem Kontrastverhältnis von 1000:1 eignet sich das Display für klar strukturierte Bedienoberflächen und technische Visualisierungen. Der horizontale und vertikale Betrachtungswinkel von jeweils bis zu 89° in beide Richtungen unterstützt eine gute Ablesbarkeit aus unterschiedlichen Bedienpositionen.

Die Reaktionszeit von 14 ms ist für klassische Industrieanzeigen, Statusdarstellungen, Maschinenmenüs und Prozessvisualisierungen ausgelegt.

Displaydaten
Die Helligkeit von 250 cd/m² ist für typische Innenanwendungen vorgesehen. Für direkte Sonneneinstrahlung oder sehr helle Außenbereiche sollte stattdessen eine separate High-Brightness-Konfiguration geprüft werden.

PCAP-Touch und AG-Oberfläche für die Anlagenbedienung
Der Monitor verwendet eine kapazitive Touchscreen-Technologie. Sie ermöglicht eine direkte und intuitive Bedienung von Maschinenmenüs, Prozessansichten und grafischen Benutzeroberflächen.

Die Bildschirmoberfläche verfügt über eine AG-Ausführung mit 25 % Haze. Dadurch werden störende Reflexionen in beleuchteten Innenräumen reduziert. Die Oberflächenhärte von 3H unterstützt den Schutz vor leichten Gebrauchsspuren bei der regelmäßigen Bedienung.

Die endgültige Touchschnittstelle und die Kompatibilität mit dem verwendeten Host-System werden anhand der freigegebenen Produktkonfiguration bestätigt. Betriebssystem, Treiber, Touch-Controller und Anschlussart sollten deshalb vor der Bestellung mit dem eingesetzten Industrie-PC oder Embedded-System abgestimmt werden.

Weitere Größen und Konfigurationen finden Sie unter kapazitive Touchscreen-Monitore für OEM-Projekte.

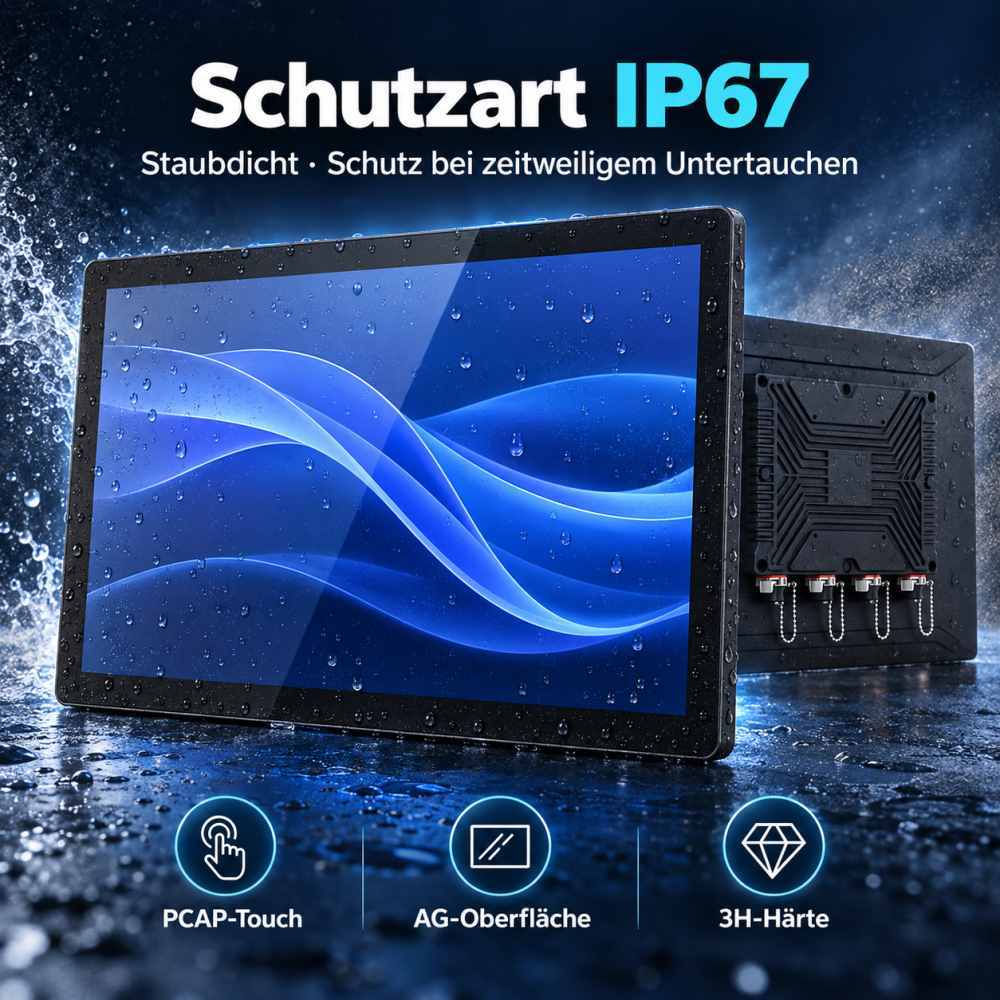

Schutzart IP67 für anspruchsvolle Einsatzbereiche
Die freigegebene Produktkonfiguration ist mit der Schutzart IP67 angegeben. Sie ist für Anwendungen vorgesehen, bei denen Staub, Feuchtigkeit oder zeitweiliger Wasserkontakt berücksichtigt werden müssen.

Typische Einsatzbedingungen können sein:

• staubbelastete Produktionsbereiche;
• Maschinen- und Anlagenbedienplätze;
• feuchte industrielle Innenumgebungen;
• Werkstatt- und Wartungsbereiche;
• Wasseraufbereitungs- und Prozessanlagen;
• Produktionssysteme mit regelmäßiger Oberflächenreinigung;
• technische Anzeige- und Bedienterminals.

Die Schutzwirkung des vollständigen Endsystems hängt auch von Kabeldurchführungen, Steckverbindern, Montagefläche und Gehäuseintegration ab. Die IP-Schutzwirkung sollte deshalb nach dem Einbau am vollständigen Kundengerät geprüft werden.

Die Angabe IP67 bedeutet außerdem nicht automatisch, dass der Monitor für dauerhaften Unterwasserbetrieb, Hochdruckreinigung oder IP69K-Anwendungen geeignet ist.

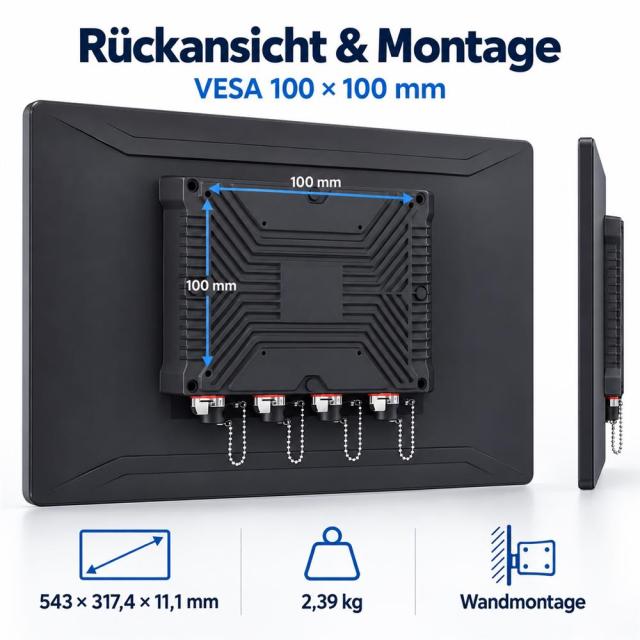

VESA-100×100-Wandmontage und flache Bauform
Auf der Rückseite befindet sich eine VESA-100×100-mm-Befestigung. Damit kann der 23,8 Zoll VESA Touchmonitor an einer geeigneten Wandhalterung, einem Gerätearm oder einer kundenseitigen Maschinenkonstruktion montiert werden.

Mit Abmessungen von 543 × 317,4 × 11,1 mm bietet das Modell eine besonders flache Bauform. Das Gewicht ohne Halterung beträgt etwa 2,39 kg.

Mechanische Daten
Vor der Serienfreigabe sollten VESA-Halterung, Kabelführung, Steckverbinderzugang und verfügbarer rückseitiger Bauraum anhand der technischen Zeichnung geprüft werden.

HDMI- und VGA-Anschluss für externe Host-Systeme
Der Full-HD-Touchmonitor besitzt HDMI- und VGA-Videoeingänge. Dadurch kann er mit unterschiedlichen externen Signalquellen verbunden werden.

Mögliche Host-Systeme sind:

• Industrie-PCs;
• Embedded Computer;
• Maschinensteuerungen mit Bildausgang;
• IPC-basierte HMI-Systeme;
• Produktionsrechner;
• Prüf- und Messsysteme;
• kundenspezifische Steuerungsplattformen.

Das LCD wird intern über LVDS angesteuert. Die verwendete Controllerplatine basiert auf der Spezifikation RTD2513V2.1-1L mit HDMI-, VGA- und LVDS-Unterstützung.

Da kein Betriebssystem integriert ist, muss die eigentliche Anwendung auf dem angeschlossenen Host-System ausgeführt werden. Der Monitor ist deshalb nicht mit einem Android-Panel-PC oder Windows-Panel-PC gleichzusetzen.

Elektrische und Umgebungsdaten
Die angegebenen Temperatur- und Feuchtigkeitsbereiche müssen bei der Systemintegration eingehalten werden. Kondensation, direkte Sonneneinstrahlung, starke Wärmequellen und unzureichende Belüftung können die Displayleistung und Lebensdauer beeinflussen.

Typische Anwendungen

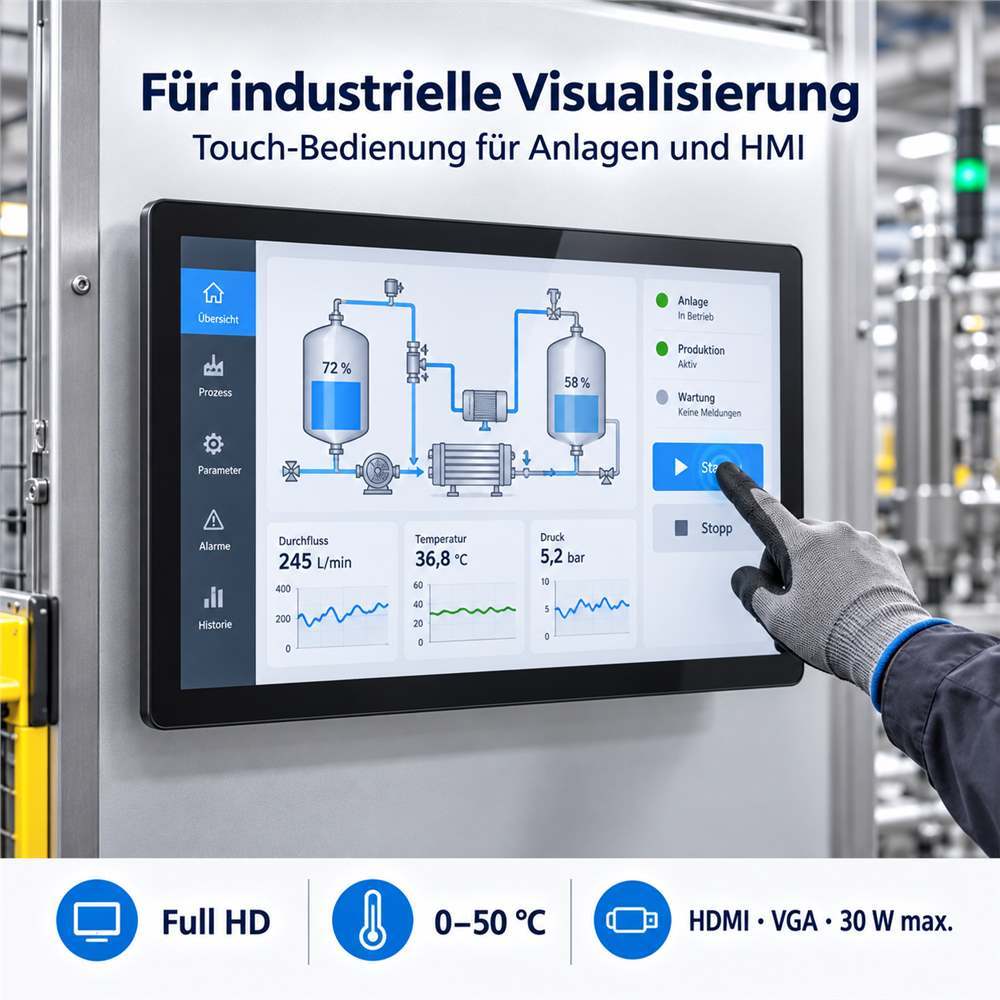

Maschinenvisualisierung
Der 23,8 Zoll IP67 Touchmonitor bietet ausreichend Platz für Prozessbilder, Betriebszustände, Alarmmeldungen und Bedienfelder. Er kann an einen externen Industrie-PC angeschlossen und als HMI-Anzeige einer Maschine verwendet werden.

Produktionsanlagen
In Produktionssystemen kann der Monitor zur Anzeige von Fertigungsdaten, Stückzahlen, Anlagenzuständen, Qualitätsinformationen und Wartungsmeldungen eingesetzt werden.

Prozess- und Wassertechnik
Die geschützte Produktausführung eignet sich für Projekte, bei denen Feuchtigkeit und Staub konstruktiv berücksichtigt werden müssen. Die Eignung für konkrete Reinigungsmittel oder chemische Belastungen ist separat zu prüfen.

Prüf- und Messsysteme
Die Full-HD-Auflösung ermöglicht die gemeinsame Darstellung von Messwerten, Diagrammen, Prüfschritten und Ergebnissen auf einer größeren Bedienoberfläche.

Technische Wandterminals
Durch die VESA-100×100-mm-Befestigung kann der Monitor als stationäres Anzeige- und Bedienterminal an Wänden, Maschinenrahmen oder geeigneten Haltearmen montiert werden.

Weitere Anwendungsmöglichkeiten finden Sie bei unseren Touchdisplay-Lösungen für Industrieanlagen.

Unterschied zu einem Panel PC
Dieser 23,8-Zoll-Touchmonitor enthält keine integrierte CPU, keinen Arbeitsspeicher und kein Android- oder Windows-Betriebssystem.

Er übernimmt:

• Bilddarstellung;
• Touch-Eingabe;
• Verbindung mit einer externen Bildquelle;
• stationäre Montage am Einsatzort.

Die Anwendungssoftware, Datenverarbeitung und Systemsteuerung erfolgen auf einem externen Rechner. Diese Lösung ist besonders sinnvoll, wenn bereits ein Industrie-PC oder eine Maschinensteuerung vorhanden ist.

Technische Anfrage für Ihr Industrieprojekt
Für eine technische Prüfung und ein B2B-Angebot sollten möglichst folgende Angaben bereitgestellt werden:

• vorgesehene Maschine oder Anlage;
• Einsatzort und Umgebungsbedingungen;
• benötigte Stückzahl;
• gewünschter Mustertermin;
• verwendeter Host-PC oder Controller;
• erforderliche Kabellänge und Steckverbinder;
• vorgesehene VESA-Halterung;
• Touchschnittstelle und Betriebssystem;
• Anforderungen an IP-, EMV- oder ESD-Prüfungen;
• geplanter Serienstart und Jahresbedarf.

Auf Grundlage dieser Daten können Schnittstellen, Montage, Kabel, Touch-Kompatibilität und Lieferkonfiguration vor der Bestellung überprüft werden.

Datenblatt anfordern · Technische Zeichnung erhalten · Muster und B2B-Angebot anfragen

FAQ
Ist in diesem 23,8-Zoll-Touchmonitor ein Betriebssystem integriert?
Nein. Der Monitor besitzt keinen integrierten Computer und kein eigenes Betriebssystem. Er muss an einen externen Industrie-PC, Embedded Controller oder eine andere geeignete Signalquelle angeschlossen werden.

Welche Videoeingänge besitzt der Touchmonitor?
Für externe Videosignale stehen HDMI und VGA zur Verfügung. Das LCD wird intern über LVDS mit der Controllerplatine verbunden.

Welche Auflösung unterstützt der Monitor?
Die native Auflösung beträgt 1920 × 1080 Pixel im 16:9-Format.

Unterstützt der Monitor eine VESA-Wandhalterung?
Ja. Auf der Rückseite ist eine VESA-100×100-mm-Befestigung vorgesehen. Die verwendete Halterung muss für Abmessungen, Gewicht und Einsatzumgebung geeignet sein.

Ist der Monitor für direkte Sonneneinstrahlung geeignet?
Die Helligkeit beträgt 250 cd/m² und ist für typische Innenanwendungen ausgelegt. Für direkte Sonneneinstrahlung sollte eine High-Brightness-Ausführung mit angepasster Wärme- und Optikkonstruktion gewählt werden.

Was bedeutet die Schutzart IP67 bei diesem Produkt?
Die freigegebene Produktkonfiguration ist für IP67-Anforderungen ausgelegt. Nach dem Einbau hängt die Schutzwirkung des Gesamtsystems jedoch auch von Kabeln, Steckverbindern, Halterung und kundenseitiger Gehäusekonstruktion ab.

Kann der Monitor an einen vorhandenen Industrie-PC angeschlossen werden?
Ja, sofern Videoausgang, Auflösung, Spannungsversorgung und Touchschnittstelle kompatibel sind. Diese Punkte sollten vor der Musterbestellung geprüft werden.

Welche Informationen werden für ein Angebot benötigt?
Benötigt werden Anwendung, Stückzahl, Einsatzumgebung, Host-System, Montageart, Schnittstellen, Kabellänge, Prüfanforderungen sowie der gewünschte Muster- und Serientermin.
