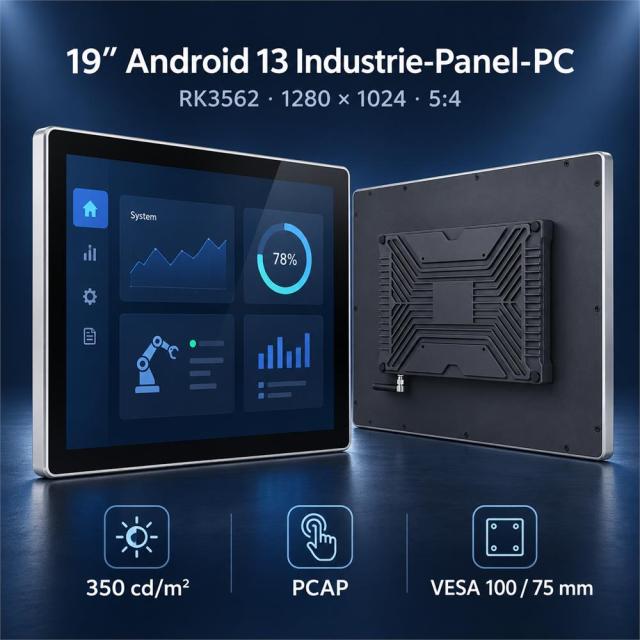

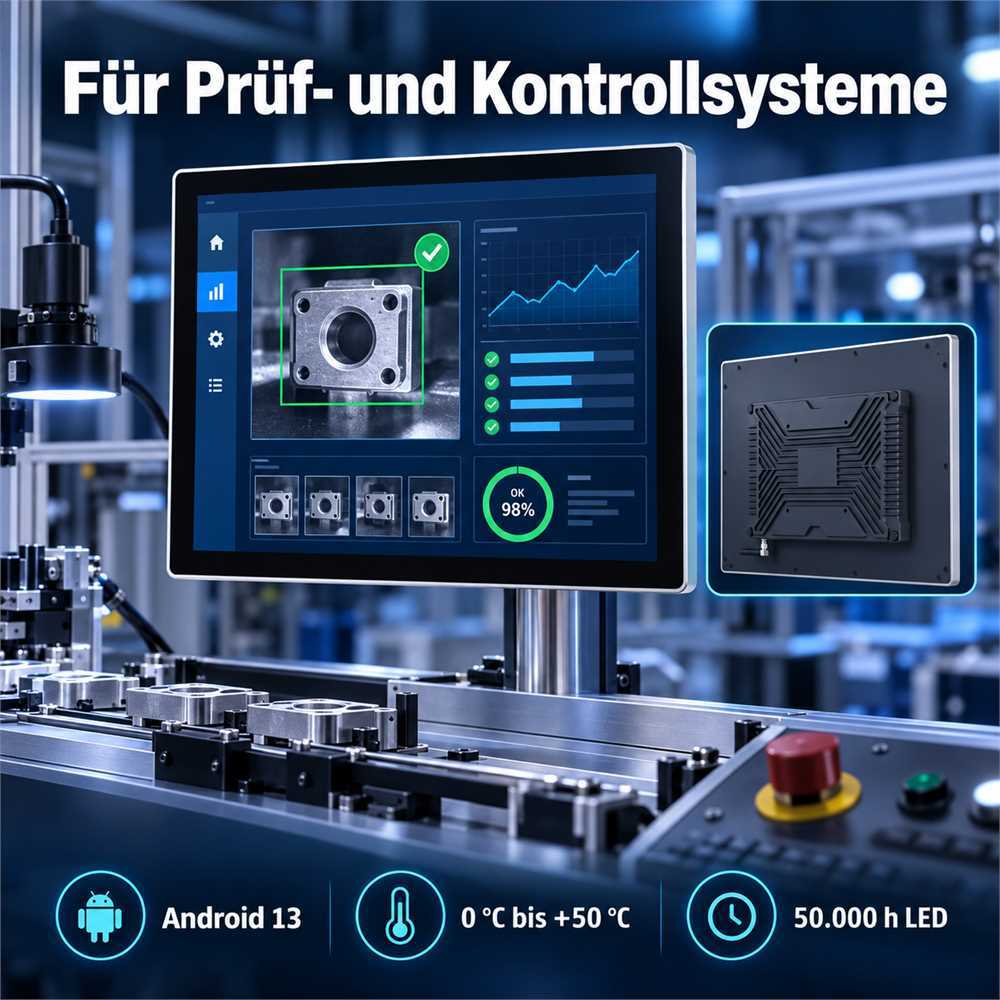

Der 19 Zoll Android Industrie-Panel-PC kombiniert ein TFT-Display im klassischen 5:4-Format, kapazitive Touchbedienung, Android 13 und die RK3562-Rechenplattform in einer kompakten HMI-Einheit. Mit 1280 × 1024 Pixeln, 350 cd/m² Helligkeit und mehreren USB-Schnittstellen eignet sich das Gerät für Prüfstände, Kontrollsysteme, Maschinenbedienung und industrielle Visualisierungsaufgaben.
Im Unterschied zu einem externen Industrie-Touchmonitor sind die Rechenplattform und das Android-Betriebssystem bereits in das Gerät integriert. Ein zusätzlicher Computer für die lokale Android-Anwendung ist daher nicht erforderlich. Weitere Informationen zu möglichen Einsatzkonzepten finden Sie bei unseren industriellen Touchdisplay- und HMI-Lösungen.
Das integrierte Android-13-System basiert auf der RK3562-G30 Plattform. Dadurch können geeignete Android-Anwendungen direkt auf dem Panel-PC ausgeführt werden. Die Einheit verbindet Anzeige, Touchbedienung, Rechenplattform und Betriebssystem in einem Gerät und reduziert damit den Platzbedarf gegenüber einer getrennten Kombination aus Monitor und externem Rechner.
Welche Anwendung auf dem Panel-PC eingesetzt werden kann, hängt von deren Leistungs-, Speicher-, Treiber- und Schnittstellenanforderungen ab. Software, Arbeitsspeicher, interner Speicher und zusätzliche Kommunikationsfunktionen sollten deshalb vor der Projektfreigabe anhand der konkreten Anwendung bestätigt werden.
Das 19 Zoll Display besitzt eine aktive Anzeigefläche von 374,784 × 299,8272 mm und eine Auflösung von 1280 × 1024 Pixeln. Das 5:4-Seitenverhältnis eignet sich besonders für industrielle Bedienoberflächen, Prüfsoftware und Visualisierungen, die für die klassische SXGA-Auflösung ausgelegt wurden.
Mit 16,7 Millionen darstellbaren Farben, 350 cd/m² Helligkeit und einem Kontrastverhältnis von 1000:1 ermöglicht der Android Panel-PC eine übersichtliche Darstellung von Messwerten, Maschinenzuständen, Diagrammen und Bedienelementen. Die typische Reaktionszeit beträgt 14 ms.
Der Betrachtungswinkel liegt horizontal und vertikal bei jeweils 89°/89°. Dadurch bleibt die Bilddarstellung auch bei seitlicher Betrachtung aus unterschiedlichen Bedienpositionen gut erkennbar.

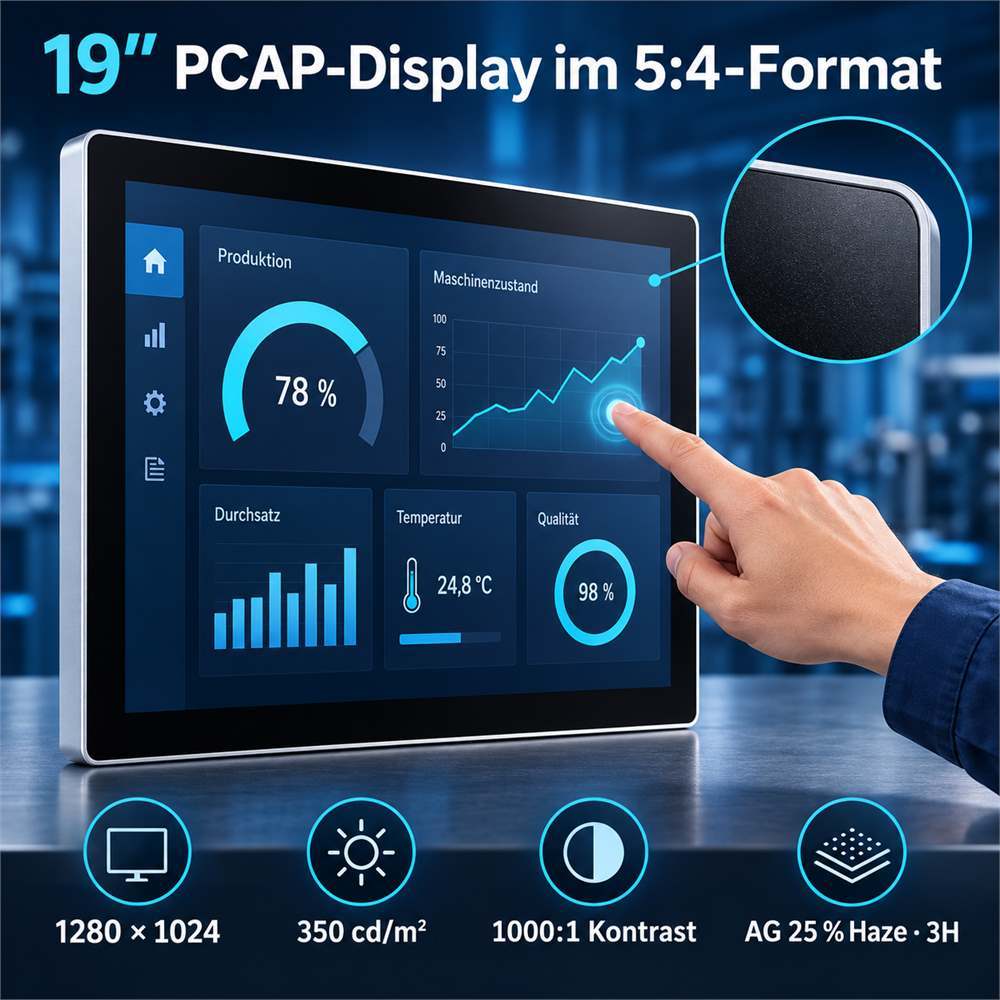

Der kapazitive Touchscreen ermöglicht eine direkte Bedienung der Android-Benutzeroberfläche. Die Touchoberfläche verfügt über einen Haze-Wert von 25 Prozent und eine Oberflächenhärte von 3H. Die matte Oberflächenbehandlung reduziert störende Reflexionen in typischen Innenanwendungen und unterstützt eine klare Darstellung industrieller Bedienoberflächen.
Die konkrete Touchfunktion sollte zusammen mit der vorgesehenen Android-Anwendung geprüft werden. Besondere Anforderungen wie Handschuhbedienung, Nassbedienung, kundenspezifisches Frontglas oder spezielle Touch-Abstimmung müssen vor der Bestellung projektbezogen bestätigt werden.

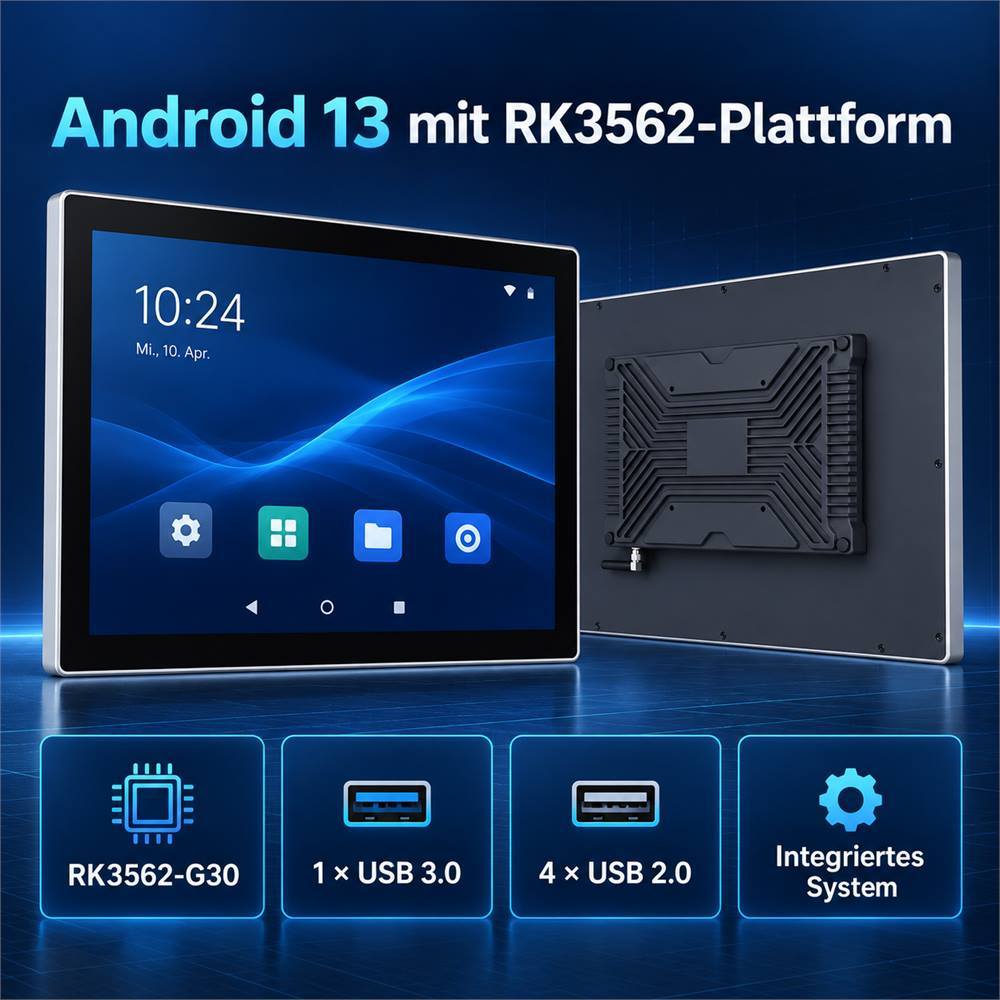

Für den Anschluss geeigneter Peripheriegeräte stehen ein USB-3.0- und vier USB-2.0-Anschlüsse zur Verfügung. Damit kann der Android Panel-PC abhängig von der Software- und Treiberunterstützung in kundenspezifische Bedien-, Prüf- und Kontrollsysteme eingebunden werden.

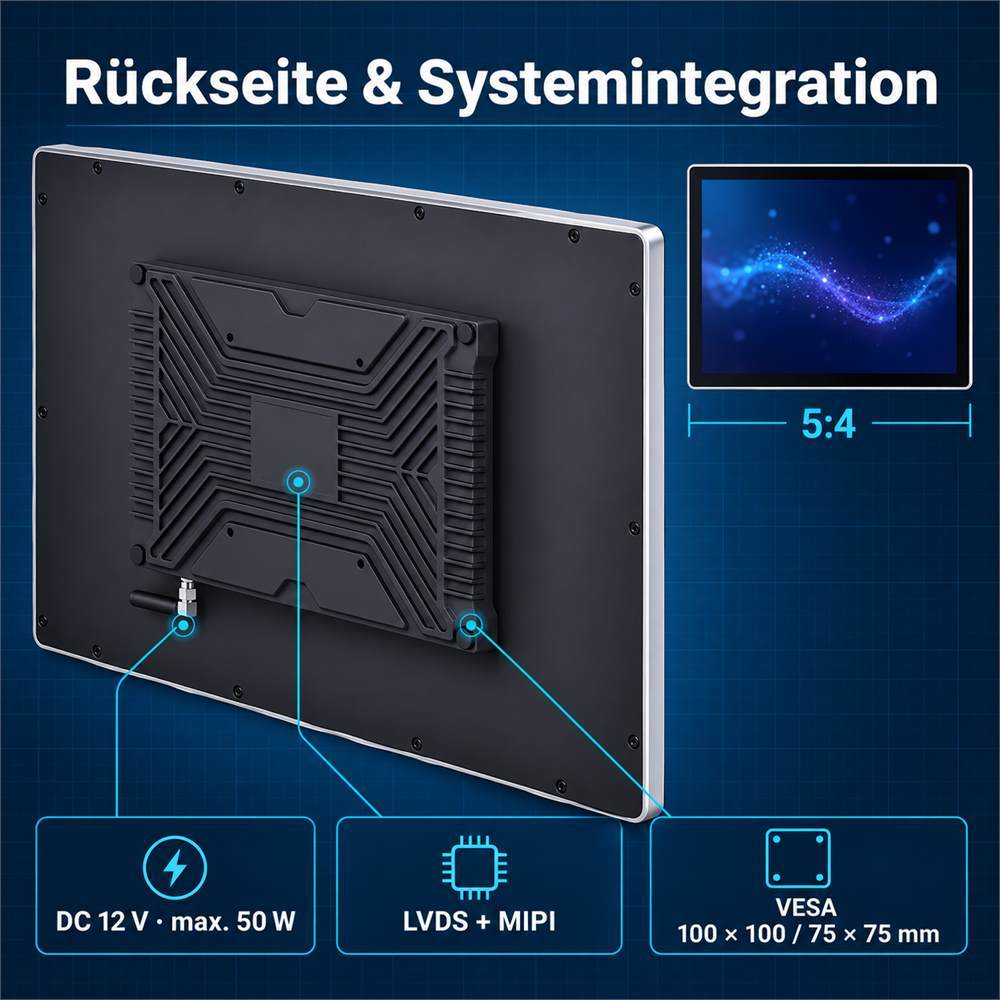

LVDS und MIPI sind interne Systemschnittstellen dieser Konfiguration. Sie sollten nicht mit externen HDMI- oder VGA-Videoeingängen verwechselt werden. Externe HDMI- und VGA-Anschlüsse sind für diese Ausführung nicht spezifiziert.
Der 19 Zoll Android Panel-PC unterstützt die VESA-Lochbilder 100 × 100 und 75 × 75 mm. Dadurch kann das Gerät mit einer geeigneten Halterung an Maschinen, Prüfständen, Bedienplätzen oder kundenspezifischen Gerätestrukturen befestigt werden.
Als Installationsarten sind Wandmontage und eingebettete Integration vorgesehen. Tragfähigkeit, Schraubenlänge, Anschlussfreiraum, Kabelradius und Belüftung müssen anhand der vollständigen Gerätezeichnung und der tatsächlichen Einbausituation geprüft werden.
Die angegebenen Abmessungen ohne PWB/PCB betragen 396,0 × 324,0 × 9,9 mm. Das Gewicht ohne Standfuß liegt bei ungefähr 1.520 g. Da die Maßangabe die PWB/PCB-Komponenten nicht einschließt, darf sie nicht ohne technische Zeichnung als vollständiges Gesamt-Einbaumaß verwendet werden.
Wenn bereits ein Industrie-PC oder Steuerungsrechner vorhanden ist und lediglich eine externe Anzeige- und Bedieneinheit benötigt wird, kann stattdessen ein Industrie-Touchmonitor ohne integrierte Rechenplattform die passendere Systemarchitektur sein.
| Produkttyp | Android Industrie-Panel-PC |
|---|---|
| Displaygröße | 19 Zoll |
| Seitenverhältnis | 5:4 |
| Auflösung | 1280 × 1024 Pixel |
| Betriebssystem | Android 13 |
| Rechenplattform | RK3562-G30 |
| Touchtechnologie | Kapazitiver Touchscreen |
| Touchoberfläche | 25 % Haze, 3H |
| Aktive Anzeigefläche | 374,784 × 299,8272 mm |
| Pixelabstand | 0,0976 × 0,2928 mm |
| Darstellbare Farben | 16,7 Millionen |
| Helligkeit | 350 cd/m² |
| Kontrastverhältnis | 1000:1 |
| Reaktionszeit | 14 ms |
| Betrachtungswinkel | Horizontal 89°/89°, vertikal 89°/89° |
| Hintergrundbeleuchtung | LED |
| LED-Lebensdauer | 50.000 Stunden |
| USB-Schnittstellen | 1 × USB 3.0, 4 × USB 2.0 |
| Interne Display-Schnittstellen | LVDS und MIPI |
| Elektrische Display-Schnittstelle | LVDS |
| Stromversorgung | DC 12 V |
| Maximale Leistungsaufnahme | 50 W |
| Betriebstemperatur | 0 °C bis +50 °C |
| Lagertemperatur | −20 °C bis +60 °C |
| Relative Luftfeuchtigkeit | 10 % bis 90 % RH |
| Montage | Wandmontage und eingebettete Integration |
| VESA-Lochbild | 100 × 100 und 75 × 75 mm |
| Abmessungen ohne PWB/PCB | 396,0 × 324,0 × 9,9 mm |
| Gewicht ohne Standfuß | ca. 1.520 g |
| LCD-Modell | DV190E0M-N11 |
| Controllerboard | RK3562-G30 |
Für OEM-Projekte können Anforderungen an Frontglas, Gehäuse, Befestigung, Kabel, Schnittstellenbelegung, Android-Konfiguration und mechanische Integration gesondert bewertet werden. Einen Überblick über den Projektablauf finden Sie bei unseren OEM-/ODM-Touchdisplay-Lösungen.
Bitte senden Sie für die technische Prüfung Informationen zur geplanten Anwendung, benötigten Stückzahl, Einbausituation, Android-Software, USB-Peripherie und Stromversorgung. Angaben zu Arbeitsspeicher, internem Speicher, Netzwerkfunktionen und Softwarekompatibilität werden für die bestellte Konfiguration separat bestätigt.
Sie planen den Einsatz dieses 19 Zoll Android Industrie-Panel-PCs in einer Maschine, einem Prüfstand oder einem Kontrollsystem? Übermitteln Sie uns Ihre technischen Anforderungen für eine projektbezogene Prüfung.
Datenblatt, Muster oder Angebot für den 19 Zoll Android Panel-PC anfordern
