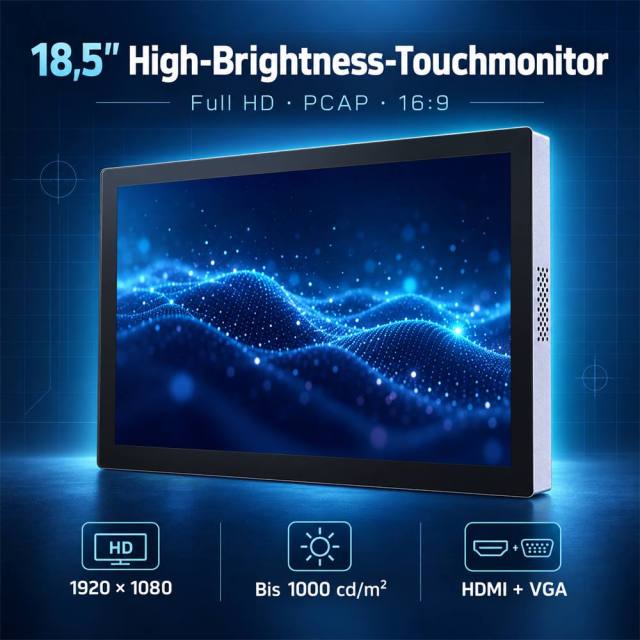

Kurzantwort: Dieser 18,5 Zoll Full-HD High-Brightness Touchmonitor kombiniert ein 16:9-Display mit 1920 × 1080 Pixeln, projiziert-kapazitiver Touchtechnologie und einer projektbezogen konfigurierbaren Helligkeit von 300 bis 1000 cd/m². HDMI, VGA, LVDS, 12 V DC und VESA 100 × 100 mm ermöglichen die Integration in Informationssysteme, Verkehrsgeräte und industrielle Terminals mit starkem Umgebungslicht.
Die Anti-Glare-Oberfläche mit 25 % Haze reduziert störende Reflexionen, während der angegebene Betriebstemperaturbereich von −20 bis +70 °C den Einsatz in anspruchsvolleren Geräteumgebungen unterstützt. Die endgültige Ausführung wird entsprechend der benötigten Helligkeit, Einbausituation und Projektanforderung festgelegt.
Weitere PCAP-Lösungen finden Sie in unserer Kategorie kapazitive Touchmonitore.
Das 18,5-Zoll-Display bietet eine native Auflösung von 1920 × 1080 Pixeln. Das 16:9-Format eignet sich für Benutzeroberflächen, die mehrere Informationsbereiche, grafische Bedienelemente, Fahrgastinformationen, Statusdaten oder visuelle Anweisungen gleichzeitig darstellen müssen.
Die aktive Anzeigefläche beträgt 408,96 × 230,04 mm. Das Display unterstützt 16,7 Millionen Farben und ein Kontrastverhältnis von 1000:1. Dadurch können Texte, Symbole, Bedienfelder und grafische Informationen übersichtlich dargestellt werden.
Der Full-HD-Aufbau eignet sich unter anderem für Verkehrs- und Informationsterminals, industrielle Bediengeräte, Kontrollsysteme sowie kundenspezifische Geräte, die mehr horizontalen Anzeigebereich als klassische 4:3- oder 5:4-Monitore benötigen.

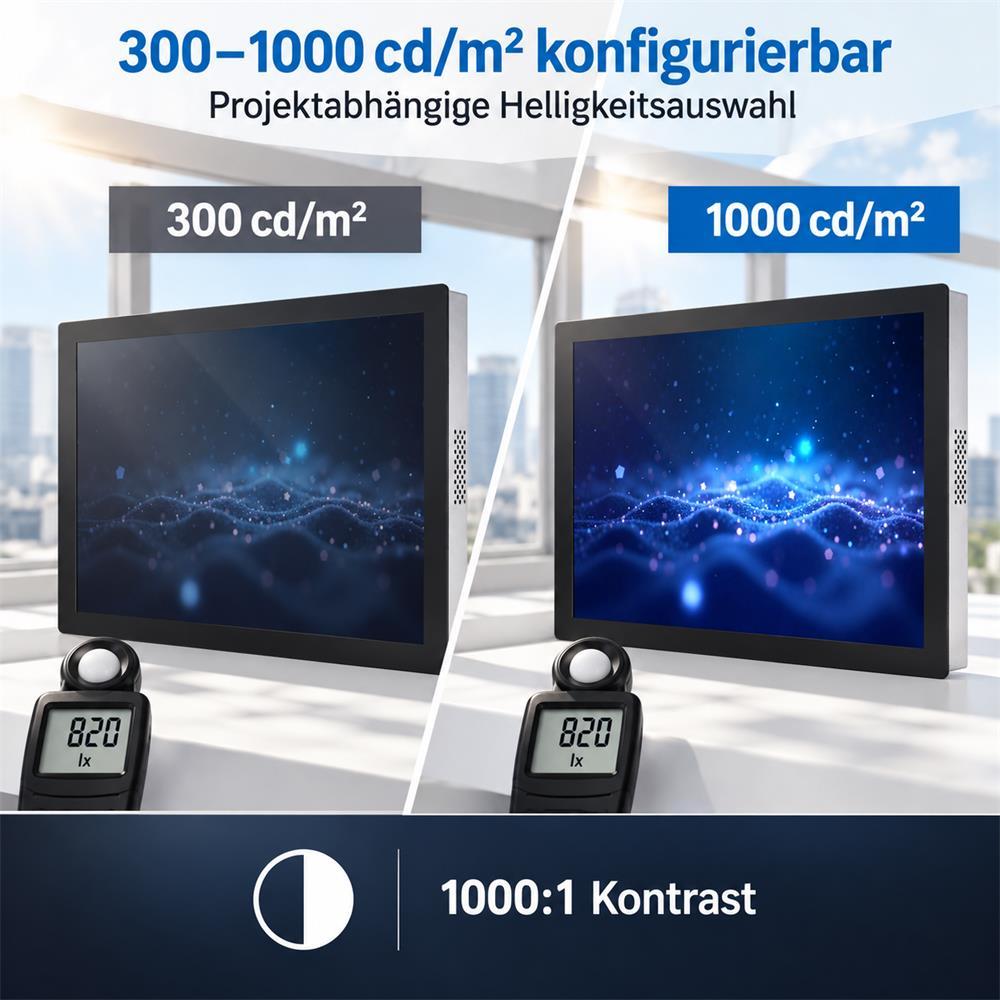

Die Helligkeit kann abhängig von der freigegebenen Produktkonfiguration zwischen 300 und 1000 cd/m² ausgeführt werden. Dadurch lässt sich der Monitor auf unterschiedliche Umgebungsbedingungen und Geräteanforderungen abstimmen.
Die Helligkeit ist eine projektbezogene Hardwarekonfiguration und nicht automatisch bei jedem Gerät mit 1000 cd/m² ausgestattet. Der endgültige Wert wird in der freigegebenen Spezifikation und Stückliste bestätigt.
Eine hohe Displayhelligkeit verbessert die Ablesbarkeit, garantiert jedoch allein keine uneingeschränkte Lesbarkeit bei direkter Sonneneinstrahlung. Für anspruchsvolle Standorte müssen zusätzlich Reflexion, Einbaulage, Verschattung, Wärmeabfuhr und das Schutzgehäuse berücksichtigt werden.

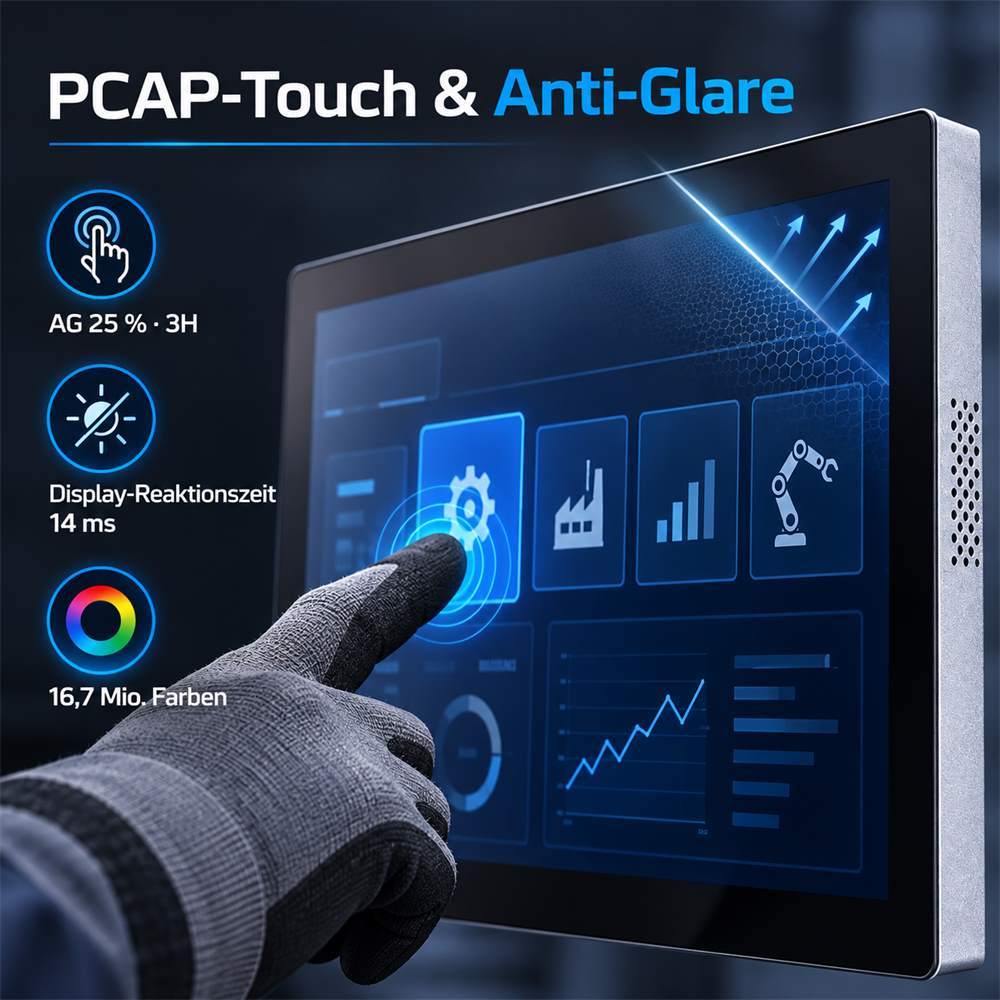

Der projiziert-kapazitive Touchscreen ermöglicht eine direkte und komfortable Bedienung moderner Benutzeroberflächen. PCAP eignet sich für Geräte, bei denen eine glatte Frontgestaltung, präzise Fingereingabe und eine klare Darstellung erforderlich sind.
Die Oberfläche ist mit einer Anti-Glare-Struktur ausgestattet. Ein Haze-Wert von 25 % reduziert spiegelnde Reflexionen und verteilt einfallendes Licht diffuser über die Oberfläche. Dies kann die visuelle Wahrnehmung in hellen Innenräumen, unter Glasdächern und in Bereichen mit seitlichem Tageslichteinfall verbessern.
Die angegebene Oberflächenhärte beträgt 3H. Touchfunktion und Störfestigkeit müssen im finalen Gerät zusammen mit Coverglas, Erdung, Netzteil, Kabelweg, Controller und Gehäuse geprüft werden.
Der Betrachtungswinkel beträgt horizontal und vertikal jeweils 89°/89°. Dadurch bleiben Informationen auch dann gut erkennbar, wenn Benutzer nicht exakt frontal vor dem Monitor stehen.
Der weite Betrachtungswinkel eignet sich besonders für öffentliche Informationsterminals, Bediengeräte mit wechselnden Nutzerpositionen und Systeme, deren Bildschirm leicht oberhalb oder unterhalb der normalen Blickhöhe montiert wird.
Die angegebene Display-Reaktionszeit beträgt 14 ms. Sie unterstützt die flüssige Darstellung typischer Benutzeroberflächen, Statusänderungen, Menüwechsel und Informationsinhalte.
Die Angabe von 14 ms bezieht sich auf die Reaktionszeit des LCDs und nicht auf die Reaktionszeit des Touchcontrollers. Die tatsächlich wahrgenommene Touchgeschwindigkeit hängt zusätzlich von Touchcontroller, Host-System, Betriebssystem und Anwendungssoftware ab.
Für externe Bildsignale stehen HDMI und VGA zur Verfügung. HDMI unterstützt die digitale Verbindung mit aktuellen Industrie-PCs, Embedded-Systemen und Steuerrechnern. VGA erleichtert die Integration in ältere Geräteplattformen, die weiterhin einen analogen Videoausgang verwenden.
Die interne Verbindung zwischen LCD und Controllerplatine erfolgt über LVDS. Die Stromversorgung des Monitors erfolgt mit 12 V DC. Die maximale Leistungsaufnahme beträgt 40 W und muss bei der Auswahl des Netzteils sowie bei der thermischen Auslegung des Gerätegehäuses berücksichtigt werden.
Die eingesetzte Controllerplatine RTD2513V2.1-1L unterstützt die konfigurierte HDMI-, VGA- und LVDS-Struktur. Die endgültige Anschlussbelegung sollte anhand der freigegebenen technischen Zeichnung bestätigt werden.

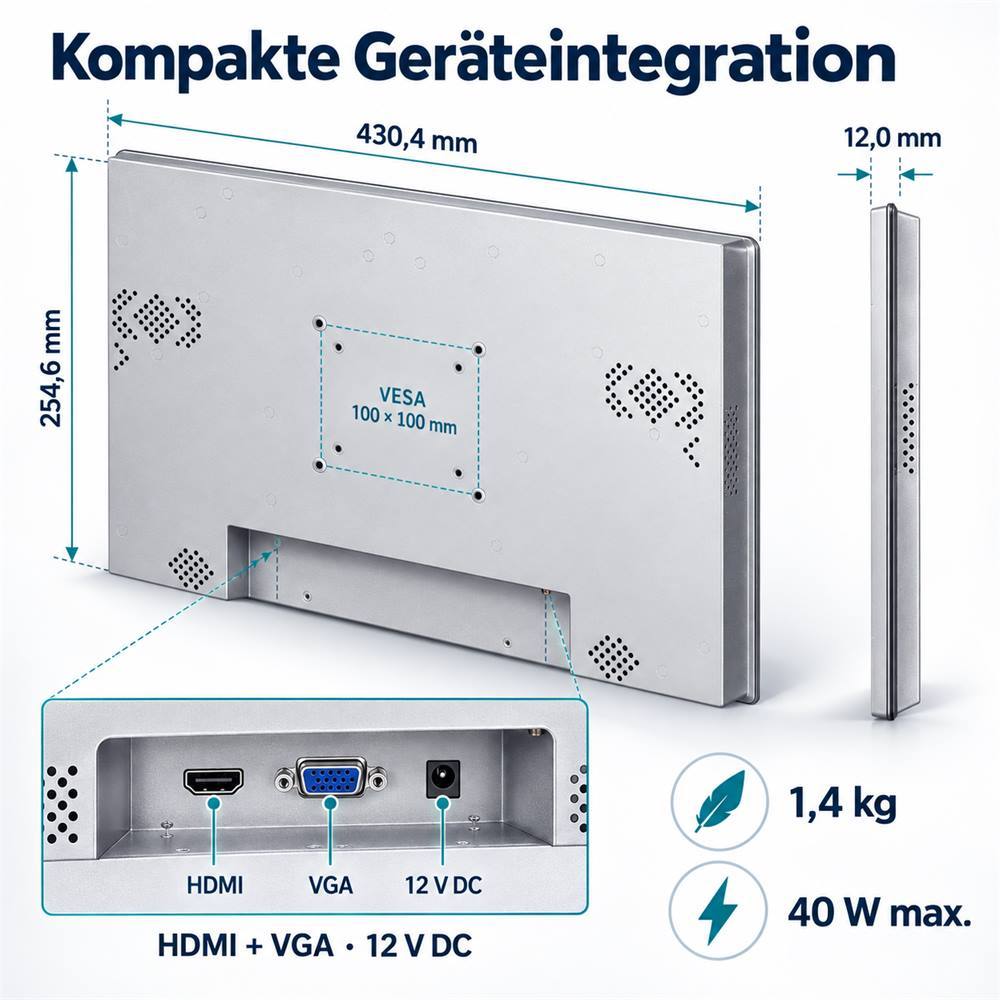

Der Monitor unterstützt eine VESA-Befestigung mit 100 × 100 mm. Dadurch kann er an einer geeigneten Halterung, einer Gerätewand oder innerhalb einer kundenspezifischen Terminalkonstruktion befestigt werden.
Die Grundabmessungen laut Produktspezifikation betragen 430,4 × 254,6 × 12,0 mm. Das Gewicht ohne Halterung beträgt etwa 1400 g. Vor der Musterfertigung müssen Befestigungspunkte, Anschlussraum, Kabelausgang, Belüftung und verfügbare Einbautiefe geprüft werden.
Der angegebene Betriebs- und Lagertemperaturbereich beträgt −20 bis +70 °C. Damit unterstützt die Konfiguration Geräte, die stärkeren Temperaturschwankungen ausgesetzt sein können als gewöhnliche Büro- oder Consumer-Monitore.
Die tatsächliche Temperatur innerhalb eines Terminals kann durch Displayhelligkeit, Betriebsdauer, Sonneneinstrahlung, Luftzirkulation, Netzteil und weitere elektronische Komponenten deutlich von der Außentemperatur abweichen. Die Temperaturfreigabe sollte deshalb im vollständigen Endgerät durchgeführt werden.
Die LED-Hintergrundbeleuchtung besitzt eine angegebene Lebensdauer von 50.000 Stunden. Die tatsächliche Lebensdauer hängt unter anderem von Betriebstemperatur, Helligkeitskonfiguration, Betriebsdauer und thermischem Aufbau ab.
Der 18,5 Zoll Full-HD High-Brightness Touchmonitor ist für B2B-Geräteprojekte geeignet, die eine breite Benutzeroberfläche und eine höhere Displayhelligkeit benötigen.

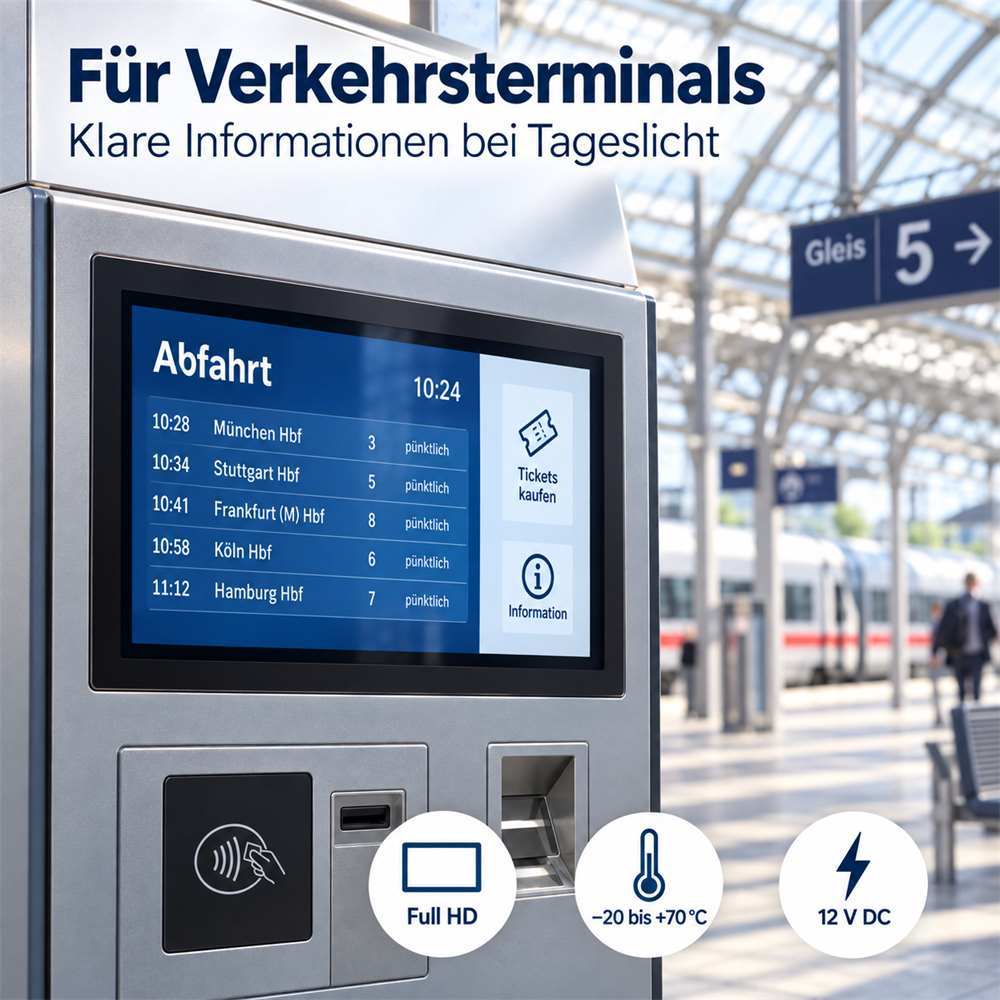

In Bahnhöfen, Verkehrsstationen und überdachten Wartebereichen kann der Monitor Fahrpläne, Abfahrtsinformationen, Ticketschritte, Wegführung und Servicemeldungen anzeigen. Die Full-HD-Auflösung ermöglicht die übersichtliche Kombination von Text, Symbolen und Bedienfeldern.
Der 18,5-Zoll-Bildschirm bietet ausreichend Platz für Formulare, Anweisungen, Produktauswahl und interaktive Informationen. Das Breitbildformat eignet sich für Anwendungen, bei denen Inhalte nebeneinander dargestellt werden sollen.
In Produktionshallen, Kontrollräumen und Geräten mit starkem Tageslichteinfall kann eine höhere Helligkeitskonfiguration die Ablesbarkeit von Prozessdaten, Warnmeldungen und Maschinenstatus verbessern.
HDMI, VGA, LVDS, 12 V DC und VESA 100 × 100 mm ermöglichen die technische Bewertung für unterschiedliche Geräteplattformen. Die endgültige Eignung hängt von Einbauraum, Befestigung, Verkabelung und Systemanforderungen ab.
Für diese Produktkonfiguration wurde keine IP65- oder IP67-Schutzart angegeben. Der Monitor darf deshalb nicht als wasserdicht, regenfest oder für den ungeschützten Außeneinsatz beworben werden.
Bei der Installation in überdachten Verkehrsbereichen oder anderen teilweise offenen Umgebungen muss ein kundenseitiges Schutzgehäuse die erforderliche Abdichtung, Belüftung, Verschattung und mechanische Sicherheit gewährleisten.
Die Schutzart des vollständigen Endgerätes wird durch Frontglas, Dichtung, Gehäuseausschnitt, Kabeldurchführungen, Montagedruck und die gesamte Terminalkonstruktion bestimmt.
| Produktart | Full-HD High-Brightness PCAP-Touchmonitor |
|---|---|
| Displaygröße | 18,5 Zoll |
| Seitenverhältnis | 16:9 |
| Native Auflösung | 1920 × 1080 Pixel |
| Aktive Anzeigefläche | 408,96 × 230,04 mm |
| Pixel-/Subpixelabstand laut LCD-Spezifikation | 0,071 (H) × 0,213 (V) mm |
| Darstellbare Farben | 16,7 Millionen |
| Helligkeit | 300–1000 cd/m², projektbezogen konfigurierbar |
| Kontrastverhältnis | 1000:1 |
| Betrachtungswinkel | 89°/89°/89°/89° |
| Display-Reaktionszeit | 14 ms |
| Hintergrundbeleuchtung | LED |
| Lebensdauer der Hintergrundbeleuchtung | 50.000 Stunden |
| Touchtechnologie | Projiziert-kapazitiver Touchscreen (PCAP) |
| Displayoberfläche | Anti-Glare, Haze 25 %, 3H |
| Externe Videoschnittstellen | HDMI und VGA |
| Interne Displayschnittstelle | LVDS |
| Versorgungsspannung | 12 V DC |
| Maximale Leistungsaufnahme | 40 W |
| Betriebstemperatur | −20 bis +70 °C |
| Lagertemperatur | −20 bis +70 °C |
| Relative Luftfeuchtigkeit | 10–90 % RH, nicht kondensierend |
| Grundabmessungen laut Spezifikation | 430,4 × 254,6 × 12,0 mm |
| Montage | Wandmontage und VESA-Befestigung |
| VESA-Lochbild | 100 × 100 mm |
| Gewicht ohne Halterung | 1400 g |
| LCD-Modell | QV185FHM-N80 |
| Controllerplatine | RTD2513V2.1-1L, HDMI + VGA + LVDS |
Ever Glory unterstützt projektbezogene OEM/ODM-Anpassungen für Gerätehersteller, Systemintegratoren und B2B-Terminalprojekte. Abhängig von Projektmenge und technischer Machbarkeit können Displayhelligkeit, Coverglas, Oberflächenbehandlung, Touch-Abstimmung, Kabel, Anschlüsse, Befestigungspunkte und Gehäusedetails angepasst werden.
Weitere Informationen finden Sie unter OEM/ODM Touch Display Solutions.
Für eine belastbare technische Empfehlung und ein projektbezogenes Angebot benötigen wir:
Nein. Die Helligkeit wird projektbezogen zwischen 300 und 1000 cd/m² ausgewählt. Die endgültige Konfiguration wird in der freigegebenen Spezifikation und Stückliste bestätigt.
Ja. Eine High-Brightness-Konfiguration und die Anti-Glare-Oberfläche können die Ablesbarkeit in hellen Innenräumen, überdachten Verkehrsbereichen und Geräten mit starkem Tageslichteinfall verbessern. Die tatsächliche Lesbarkeit muss unter den vorgesehenen Licht- und Einbaubedingungen geprüft werden.
Für diese Konfiguration wurde keine IP65- oder IP67-Schutzart angegeben. Der Monitor darf deshalb nicht als wasserdicht oder regenfest eingesetzt werden. Für teilweise offene Bereiche ist ein geeignetes kundenseitiges Schutzgehäuse erforderlich.
Für externe Bildsignale stehen HDMI und VGA zur Verfügung. Intern verwendet die konfigurierte LCD- und Controllerstruktur eine LVDS-Verbindung.
Ja. Die Rückseite unterstützt ein VESA-Lochbild von 100 × 100 mm. Halterung, Schraubenlänge und Belastbarkeit müssen auf die jeweilige Gerätekonstruktion abgestimmt werden.
Nein. Die 14 ms sind die angegebene Reaktionszeit des LCDs. Die Touch-Reaktionszeit hängt vom eingesetzten Touchcontroller, Host-System, Betriebssystem und der Software ab.
Ja. Abhängig vom Projekt können unter anderem Helligkeit, Coverglas, Bedruckung, Oberflächenbehandlung, Touch-Abstimmung, Verkabelung, Befestigung und Gehäusedetails angepasst werden.
Senden Sie uns Ihre Einbauzeichnung, die gewünschte Displayhelligkeit, Schnittstellen, Einsatzbedingungen, Musterstückzahl und den geplanten Jahresbedarf. Ever Glory prüft die passende LCD-, PCAP-, Controller- und VESA-Konfiguration für Ihr OEM/ODM-Geräteprojekt.
