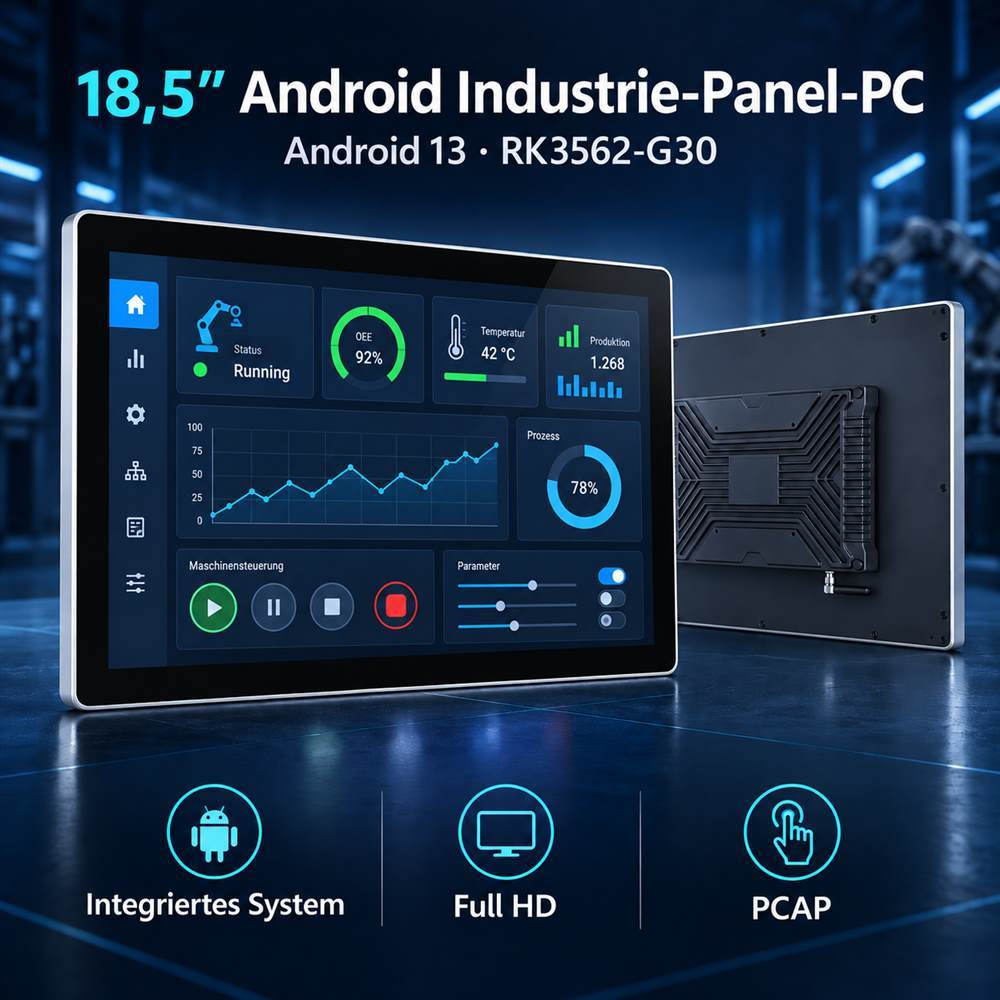

Der 18,5 Zoll Android Industrie-Panel-PC kombiniert Android 13, eine integrierte RK3562-G30-Systemplattform, ein Full-HD-Display und kapazitive Touchbedienung. Als eigenständige Bedien- und Recheneinheit eignet er sich für Prüfgeräte, Kontrollsysteme, Messgeräte, Prozessvisualisierung und industrielle OEM-Anwendungen.
Im Gegensatz zu einem reinen Touchmonitor benötigt dieses Modell für die Android-Anwendung keinen zusätzlichen Industrie-PC. Betriebssystem, Rechenplattform, Display und Touchfunktion sind in einer kompakten Einheit integriert.

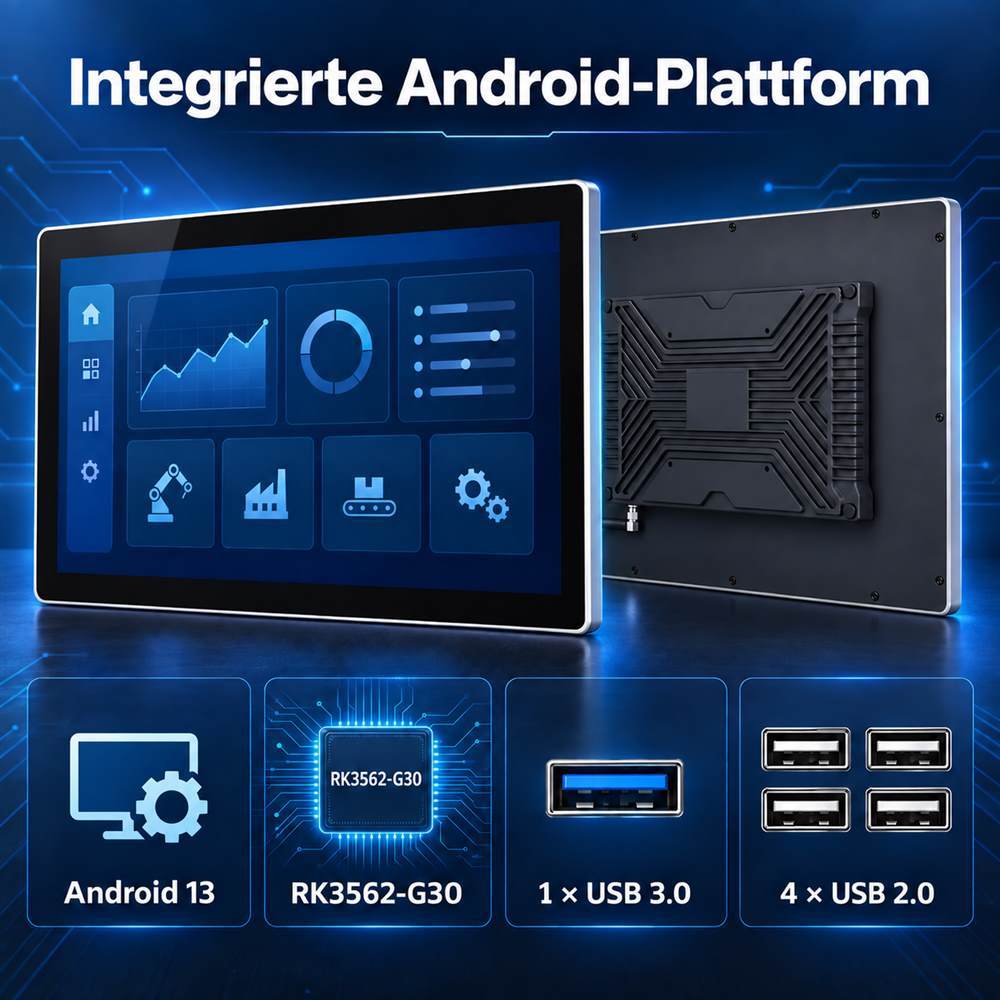

Die integrierte RK3562-G30-Plattform unterstützt Android 13 und ermöglicht den Betrieb kundenspezifischer Bedienoberflächen und Android-Anwendungen direkt auf dem Gerät. Ein externer Rechner ist für den grundlegenden Betrieb der Android-Anwendung nicht erforderlich.
Der Panel-PC kann als eigenständiges HMI, Bedienterminal oder Anzeige- und Steuereinheit in einem übergeordneten Gerät eingesetzt werden. Typische Aufgaben sind die Anzeige von Messwerten, die Eingabe von Parametern, die Darstellung von Prozesszuständen und die Bedienung projektbezogener Android-Apps.
Arbeitsspeicher, interner Speicher, Systemimage, Spracheinstellungen, Startbildschirm und App-Kompatibilität werden entsprechend der ausgewählten Projektkonfiguration bestätigt. Diese Angaben sollten vor der Musterbestellung im freigegebenen Datenblatt festgelegt werden.

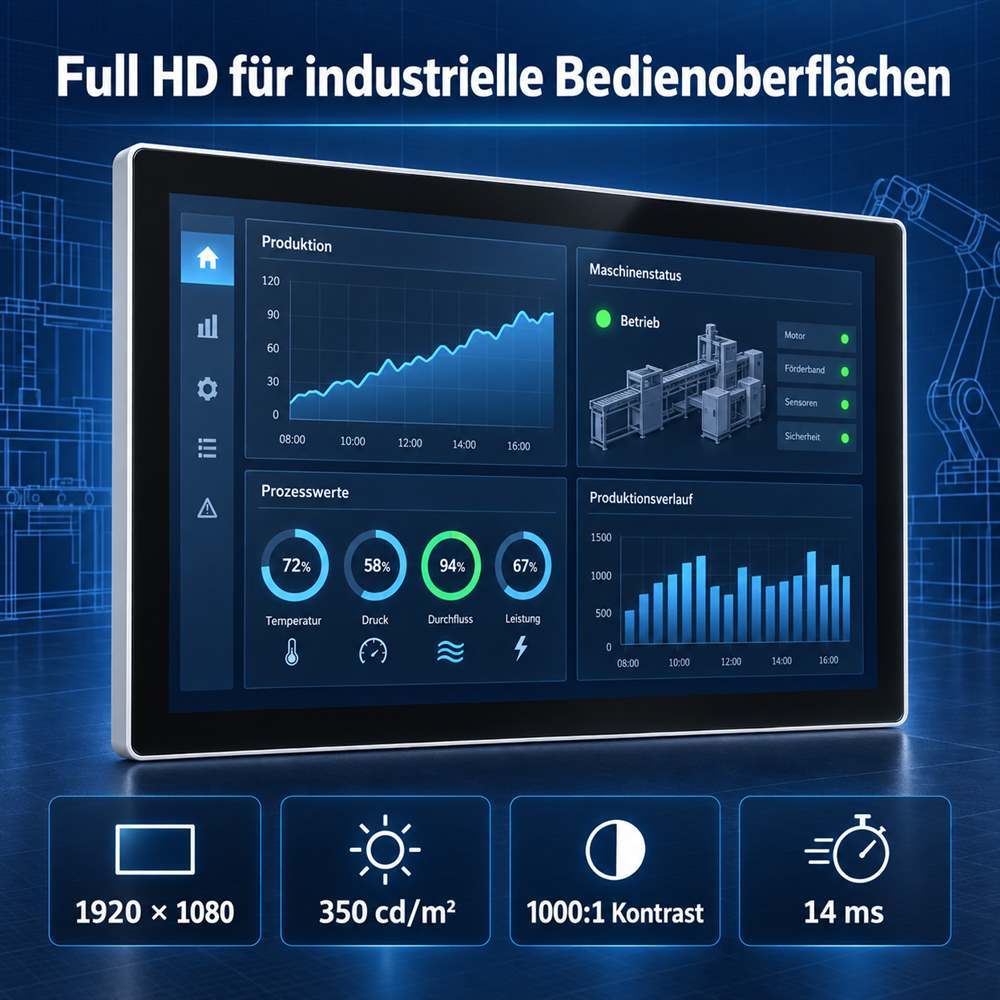

Das 18,5-Zoll-Display bietet eine Auflösung von 1920 × 1080 Pixeln und eine aktive Anzeigefläche von 408,96 × 230,04 mm. Das 16:9-Format stellt ausreichend horizontalen Platz für Dashboards, Messkurven, Prozessdiagramme, Bedienfelder und mehrere Statusbereiche zur Verfügung.
Mit einer Helligkeit von 350 cd/m², einem Kontrastverhältnis von 1000:1 und einer Reaktionszeit von 14 ms eignet sich das Display für industrielle Innenanwendungen. Betrachtungswinkel von 89°/89° horizontal und 89°/89° vertikal unterstützen eine gut erkennbare Darstellung aus unterschiedlichen Bedienpositionen.
Die LED-Hintergrundbeleuchtung ist mit einer Lebensdauer von bis zu 50.000 Stunden spezifiziert. Die tatsächliche Lebensdauer hängt von Helligkeitseinstellung, Einschaltdauer, Temperatur und Betriebsbedingungen ab.

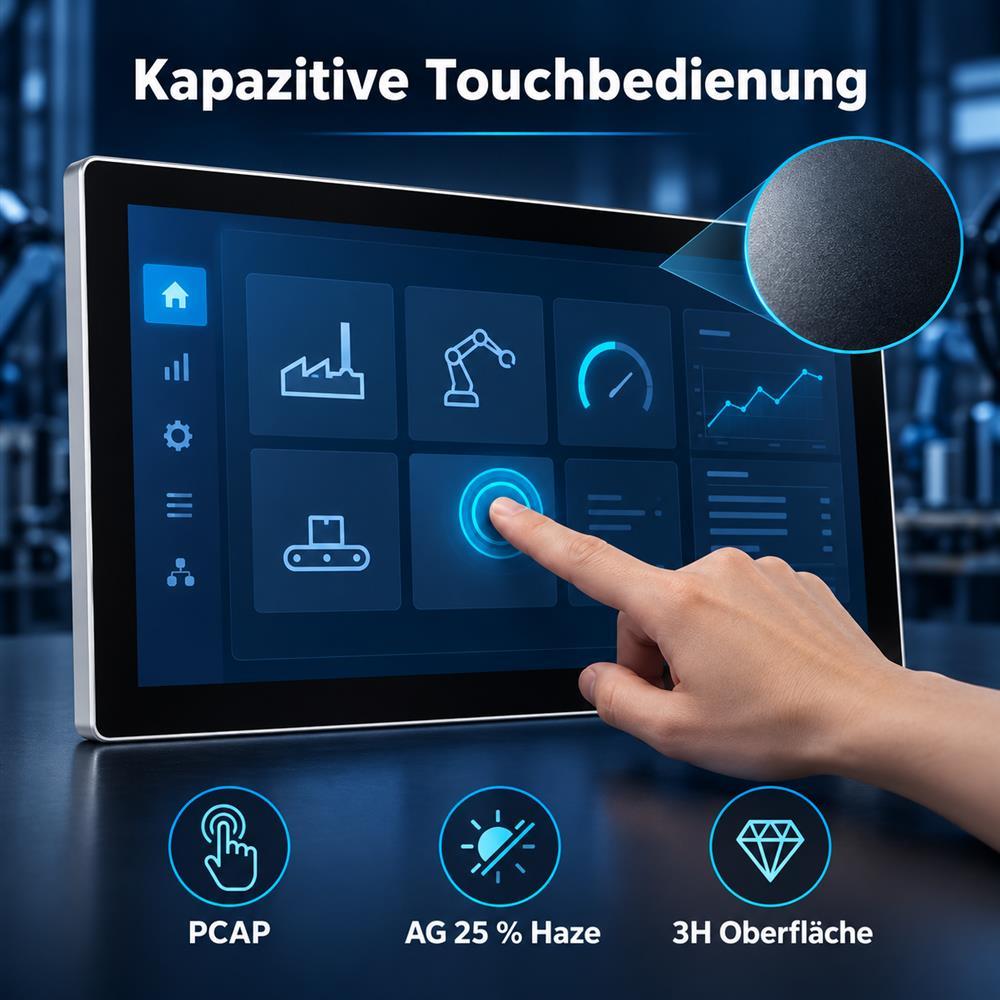

Der integrierte kapazitive Touchscreen ermöglicht eine direkte Bedienung der Android-Benutzeroberfläche. Die entspiegelte Oberfläche mit 25 % Haze reduziert störende Reflexionen in beleuchteten Arbeitsumgebungen. Eine Oberflächenhärte von 3H bietet zusätzlichen Schutz bei regelmäßigen Bedienvorgängen.
Touchverhalten und App-Bedienung sollten vor der Serienfreigabe mit der vorgesehenen Benutzeroberfläche, Einbausituation und den tatsächlichen Umgebungsbedingungen geprüft werden. Nicht bestätigte Funktionen wie Handschuhbedienung, Nassbedienung oder eine bestimmte Anzahl gleichzeitiger Berührungspunkte werden projektbezogen bewertet.
Für die Anbindung geeigneter Peripheriegeräte stehen folgende USB-Schnittstellen zur Verfügung:
Je nach Android-Anwendung können beispielsweise Scanner, Datenerfassungsgeräte, Speichergeräte oder weitere USB-Peripheriegeräte eingebunden werden. Die tatsächliche Kompatibilität hängt von Android-Treiber, App-Unterstützung, Strombedarf und Gerätekonfiguration ab und sollte während der Musterphase geprüft werden.
Die interne System- und Displayanbindung erfolgt über LVDS und MIPI. Als elektrische Display-Schnittstelle ist LVDS angegeben. Diese Verbindungen sind interne Integrationsschnittstellen und dürfen nicht mit externen HDMI- oder VGA-Videoeingängen gleichgesetzt werden.
Diese Android-Ausführung ist als integrierter Panel-PC ausgelegt. Wenn für ein Projekt lediglich ein Display mit Touchfunktion zur Verbindung mit einem externen Industrie-PC benötigt wird, finden Sie passende Modelle in unserer Kategorie für kapazitive Touchmonitore.

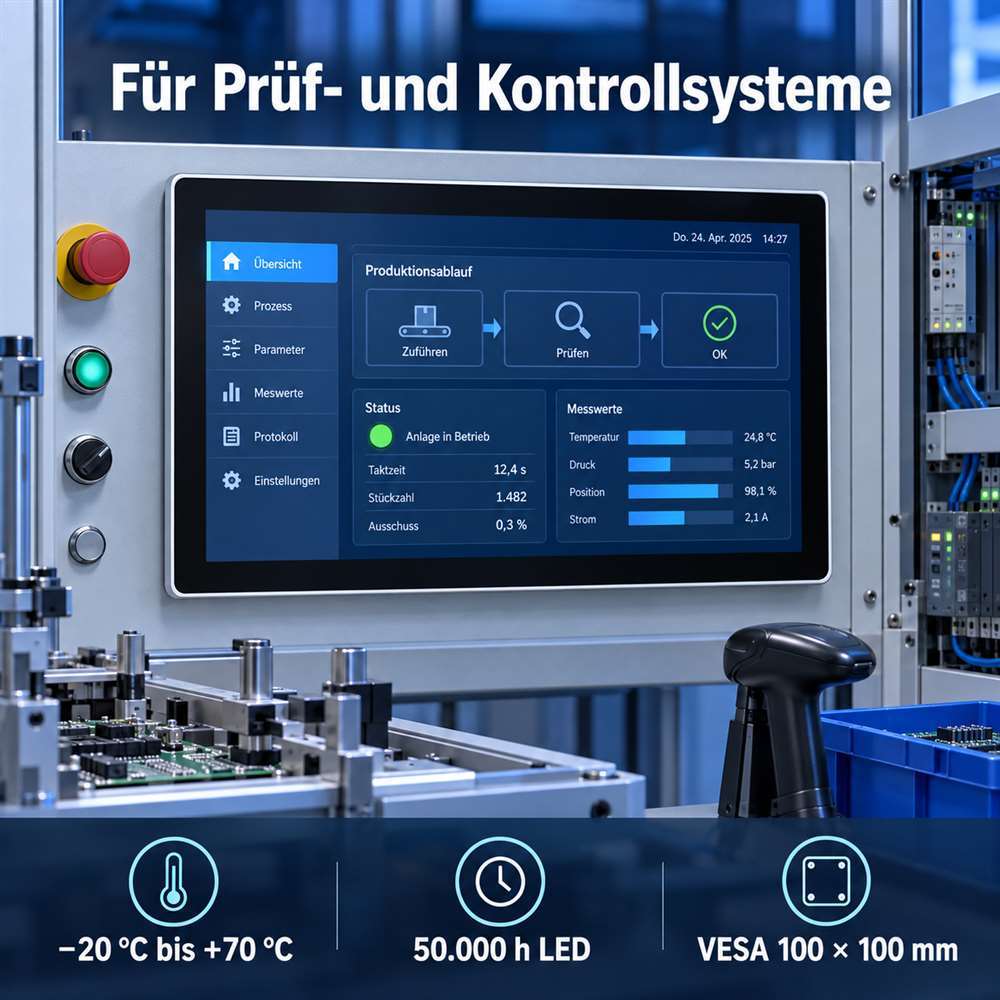

Die rückseitige VESA-100 × 100-mm-Aufnahme unterstützt die Montage an geeigneten Halterungen, Gerätekonstruktionen und industriellen Bedienplätzen. Das Gerät kann dadurch in Prüf-, Mess- und Kontrollsysteme sowie in kundenspezifische OEM-Gehäuse integriert werden.
Die angegebenen Gehäuseabmessungen betragen 430,4 × 254,6 × 12,0 mm ohne zusätzlichen PWB- beziehungsweise PCB-Aufbau. Das Gewicht ohne Standfuß liegt bei ungefähr 1,40 kg. Der vollständige Platzbedarf einschließlich Systemplatine, Steckverbinder, Kabel und erforderlicher Belüftung muss anhand der freigegebenen mechanischen Zeichnung geprüft werden.
Der spezifizierte Betriebs- und Lagertemperaturbereich beträgt jeweils −20 bis +70 °C. Dadurch eignet sich der Android Panel-PC für Anwendungen mit höheren thermischen Anforderungen als typische Büro- oder Consumer-Geräte.
Die Temperaturentwicklung des vollständigen Systems hängt von Einbauposition, Luftzirkulation, Prozessorlast, Displayhelligkeit und Einschaltdauer ab. Vor einer Serienfreigabe sollte die komplette Gerätekonstruktion deshalb unter den vorgesehenen Betriebsbedingungen getestet werden.
| Produkttyp | Android Industrie-Panel-PC |
| Displaygröße | 18,5 Zoll |
| Seitenverhältnis | 16:9 |
| Betriebssystem | Android 13 |
| Systemplattform | RK3562-G30 |
| Auflösung | 1920 × 1080 Pixel, Full HD |
| Aktive Anzeigefläche | 408,96 × 230,04 mm |
| Pixelabstand | 0,071 × 0,213 mm |
| Darstellbare Farben | 16,7 Millionen |
| Helligkeit | 350 cd/m² |
| Kontrastverhältnis | 1000:1 |
| Reaktionszeit | 14 ms |
| Betrachtungswinkel | 89°/89° horizontal, 89°/89° vertikal |
| Hintergrundbeleuchtung | LED |
| Lebensdauer der Hintergrundbeleuchtung | Bis zu 50.000 Stunden |
| Touchtechnologie | Kapazitiver Touchscreen, PCAP |
| Touchoberfläche | Entspiegelt, 25 % Haze, 3H |
| USB-Schnittstellen | 1 × USB 3.0, 4 × USB 2.0 |
| Interne Signalanbindung | LVDS + MIPI |
| Elektrische Display-Schnittstelle | LVDS |
| Stromversorgung | DC 12 V |
| Maximale Leistungsaufnahme | 40 W |
| Betriebstemperatur | −20 bis +70 °C |
| Lagertemperatur | −20 bis +70 °C |
| Relative Luftfeuchtigkeit | 10 bis 90 % RH |
| Montage | Wandmontage, VESA 100 × 100 mm |
| Gehäuseabmessungen | 430,4 × 254,6 × 12,0 mm, ohne PWB/PCB |
| Gewicht | Ca. 1,40 kg, ohne Standfuß |
| LCD-Modell | QV185FHM-N80 |
| Systemboard | RK3562-G30 |
Ever Glory unterstützt Gerätehersteller, OEM-Kunden und Systemintegratoren bei der Auswahl und Integration industrieller Android Panel-PCs. Systemimage, Speicheranforderungen, App-Integration, Kabel, Steckverbinder, Gehäuseintegration und weitere projektspezifische Anforderungen können vor der Musterfertigung abgestimmt werden.
Für eine technische Bewertung sowie ein passendes Muster- und Serienangebot senden Sie uns bitte folgende Informationen:
Weitere Informationen finden Sie unter OEM- und ODM-Touchdisplay-Lösungen.
Es handelt sich um einen Panel-PC mit integriertem Android 13 und RK3562-G30-Systemplattform. Das Gerät kann Android-Anwendungen eigenständig ausführen und ist nicht nur ein passiver Touchmonitor.
Für den grundlegenden Betrieb der Android-Anwendung wird kein externer Industrie-PC benötigt. Zusätzliche Steuerungen oder externe Geräte können abhängig vom Gesamtsystem angebunden werden.
HDMI- und VGA-Eingänge gehören nicht zur angegebenen Android-Konfiguration. LVDS und MIPI dienen der internen System- und Displayanbindung.
Arbeitsspeicher und interner Speicher sind in den vorliegenden technischen Angaben nicht festgelegt. Die gewünschte Konfiguration muss vor Angebot und Musterbestellung projektbezogen bestätigt werden.
Die Plattform bietet einen USB-3.0- und vier USB-2.0-Anschlüsse. Die Kompatibilität eines USB-Geräts hängt von Strombedarf, Android-Treiber und App-Unterstützung ab und sollte anhand eines Musters validiert werden.
Der spezifizierte Betriebstemperaturbereich beträgt −20 bis +70 °C. Die komplette Gerätekonstruktion sollte vor der Serienfreigabe unter den tatsächlichen Einbau-, Last- und Belüftungsbedingungen getestet werden.
Eine Musterprüfung wird empfohlen, um Systemimage, Android-App, Touchfunktion, USB-Peripherie, Einbau und Temperaturverhalten vor der Serienfreigabe zu validieren.
Senden Sie Ihre Anwendung, gewünschte Systemkonfiguration, USB-Geräte, Einbausituation, Musterstückzahl und geplante Jahresmenge über das Kontaktformular. Wir prüfen anschließend die passende Konfiguration für Ihr Projekt.
