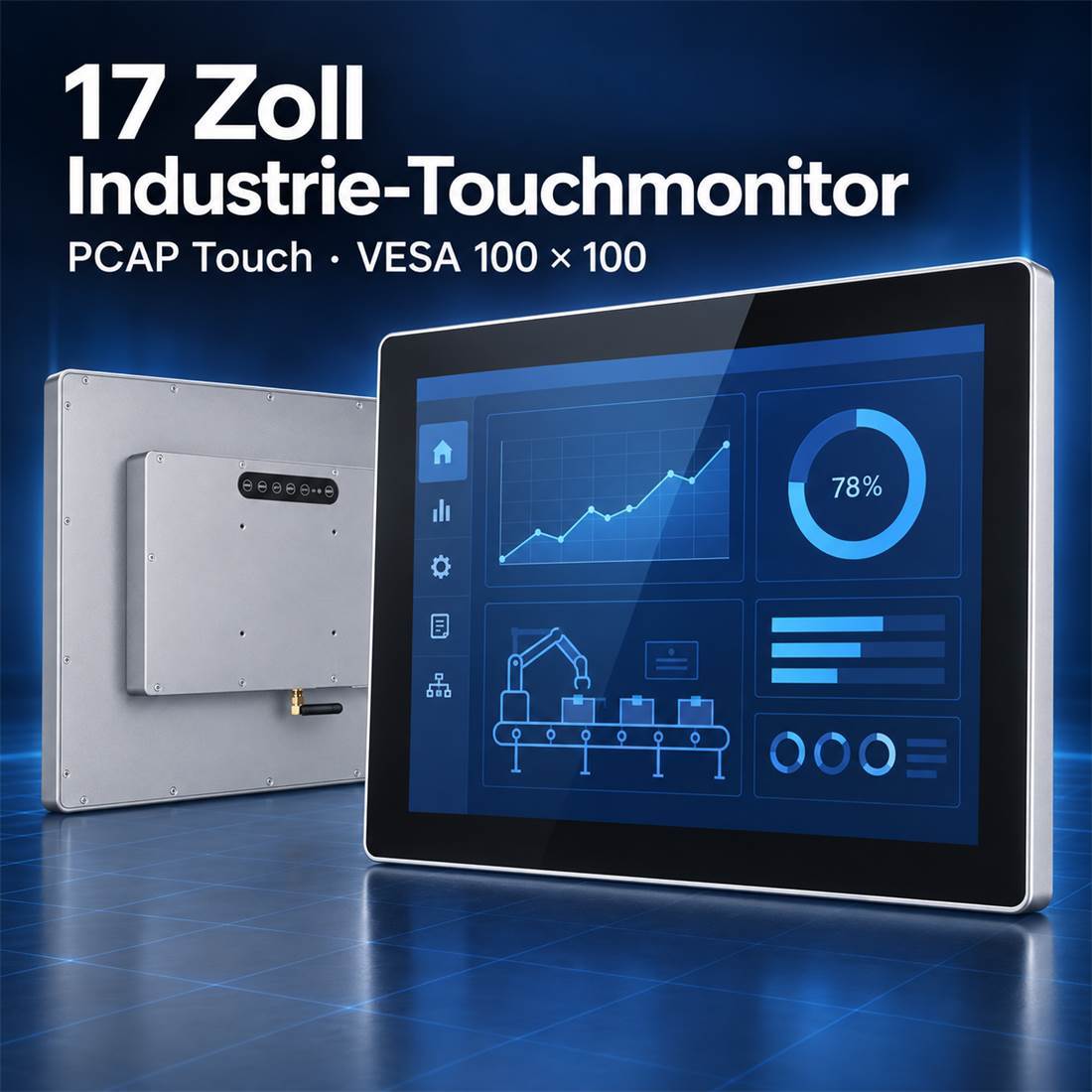

Kurzantwort: Der 17 Zoll Industrie-Touchmonitor ist ein kapazitiver PCAP-Bedienmonitor im klassischen 5:4-Format. Er eignet sich für Maschinensteuerungen, bestehende HMI-Systeme, CNC-Anlagen, Prüfstände und industrielle Retrofit-Projekte.
Der Monitor verfügt über HDMI und VGA für externe Videosignale, eine DC-12-V-Stromversorgung und eine VESA-100-×-100-mm-Aufnahme. Er besitzt kein integriertes Betriebssystem und benötigt einen externen Industrie-PC, Embedded Controller oder Steuerungsrechner.
Die wichtigsten Produkteigenschaften auf einen Blick
- 17 Zoll Industrie-Touchmonitor
- Kapazitiver PCAP-Touchscreen
- Klassisches 5:4-Displayformat
- 250 cd/m² Helligkeit
- Kontrastverhältnis 1000:1
- 16,7 Millionen Farben
- HDMI- und VGA-Signaleingänge
- VESA 100 × 100 mm
- DC 12 V, maximal 30 W
- Betriebstemperatur von 0 bis 50 °C
- LED-Hintergrundbeleuchtung mit 30.000 Stunden Lebensdauer
Was ist ein 17 Zoll Industrie-Touchmonitor?
Ein 17 Zoll Industrie-Touchmonitor ist eine separate Anzeige- und Bedieneinheit für Maschinen, HMI-Systeme und industrielle Computer. Er zeigt die Benutzeroberfläche eines externen Rechners an und ermöglicht die Bedienung über einen kapazitiven Touchscreen.
Im Unterschied zu einem Industrie-Panel-PC enthält dieses Modell keine eigene Computerplattform und kein Betriebssystem. Software, Datenverarbeitung und Maschinenkommunikation werden durch einen externen Industrie-PC oder Steuerungsrechner bereitgestellt.
Warum eignet sich das 5:4-Format für Maschinen-Nachrüstungen?
Viele ältere Maschinen, CNC-Anlagen, Prüfgeräte und Bedienpulte wurden für 17-Zoll-Displays im klassischen 5:4-Format entwickelt. Ein Monitor mit vergleichbarem Bildschirmformat kann die Übernahme bestehender HMI-Oberflächen und die mechanische Nachrüstung erleichtern.
Vor einem Austausch sollten die native Auflösung, Außenabmessungen, Signalquelle, Montagepunkte und Touch-Kommunikation des vorhandenen Monitors geprüft werden.

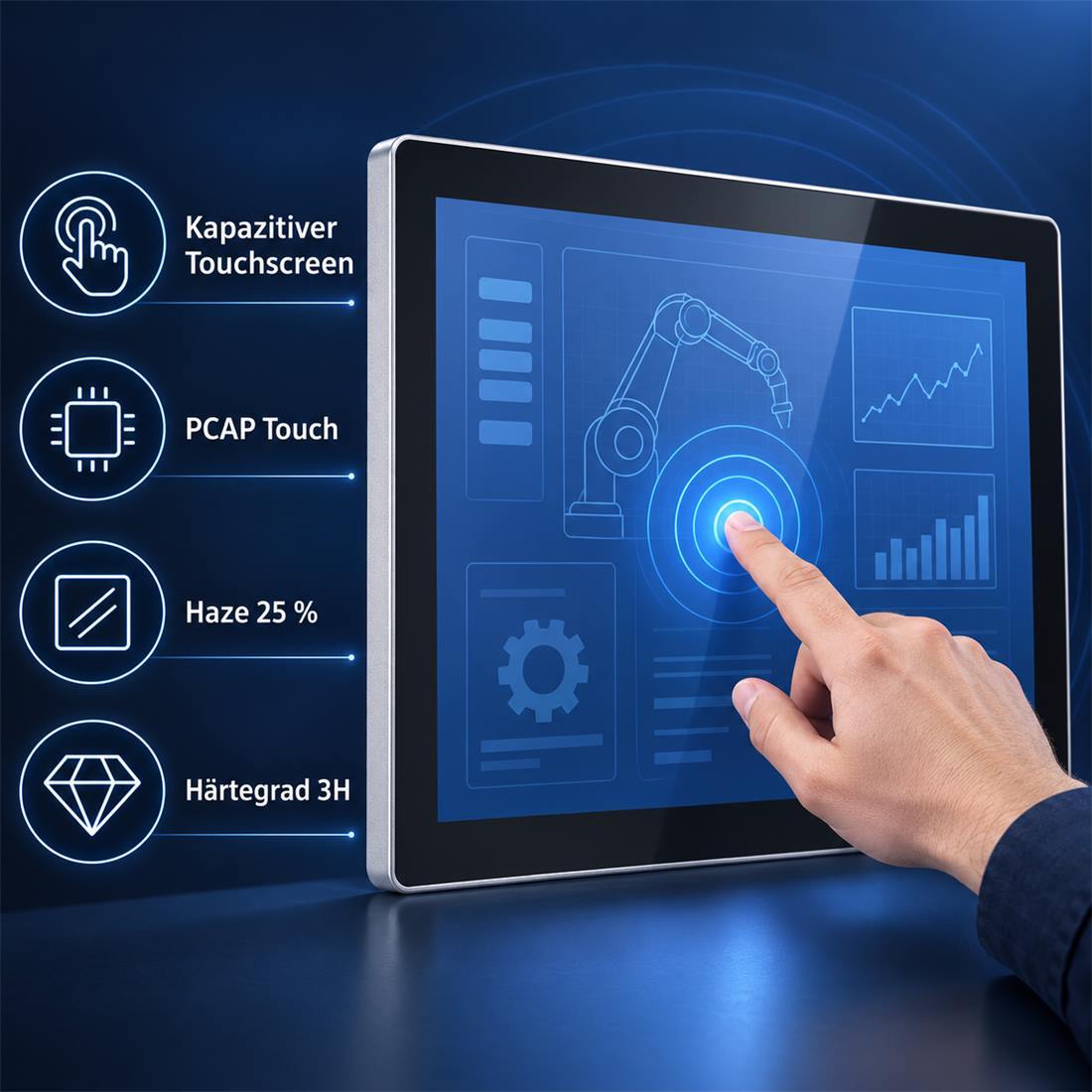

Welche Touchtechnologie verwendet der Monitor?
Das Modell verwendet einen kapazitiven PCAP-Touchscreen. Die Oberfläche besitzt einen Haze-Wert von 25 % und eine Oberflächenhärte von 3H. Der Haze-Wert reduziert störende Reflexionen und unterstützt die Ablesbarkeit industrieller Bedienoberflächen.
Angaben zu Multitouch, Handschuhbedienung, Wasserschutz oder einer IP-Schutzart sind für diese Standardausführung nicht bestätigt.

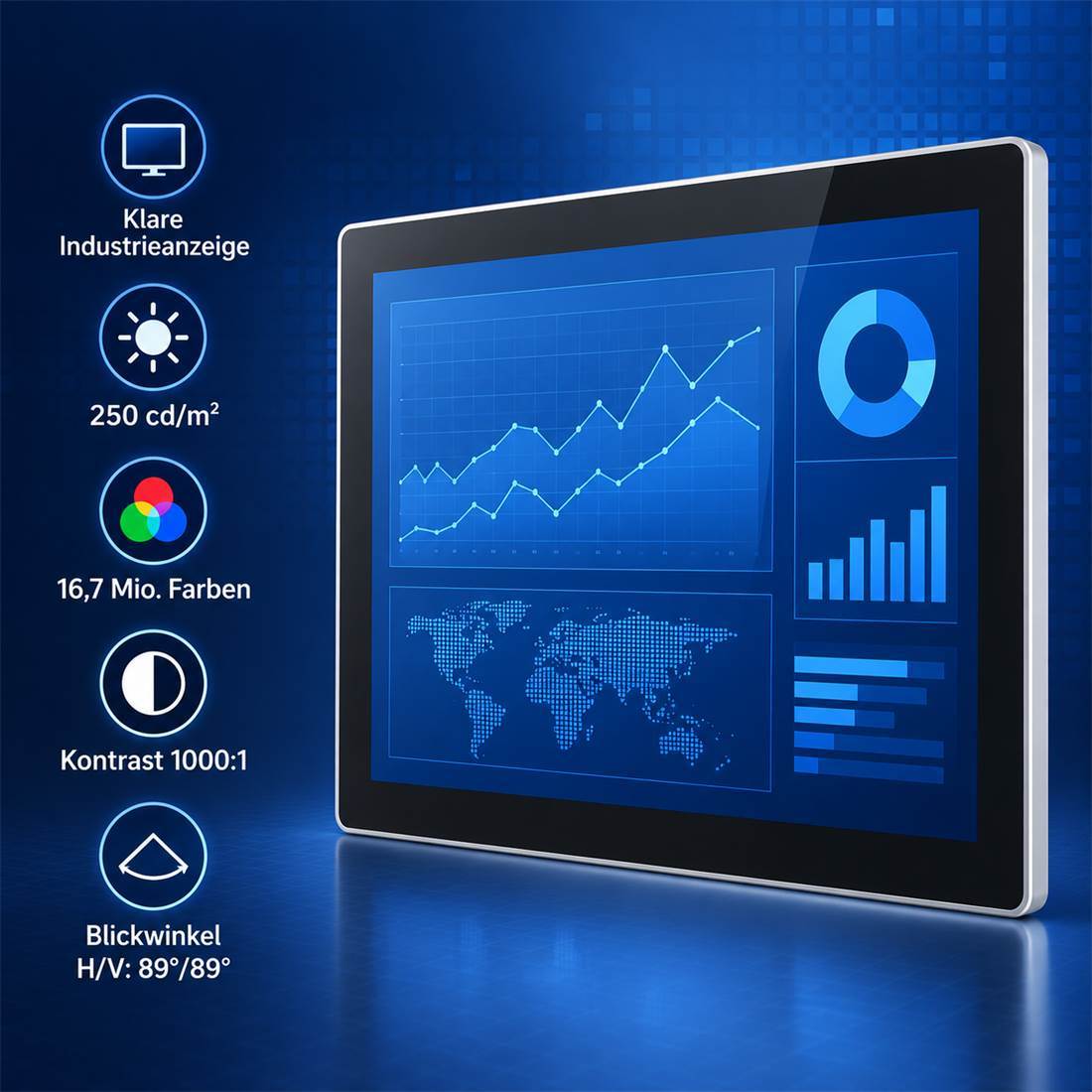

Welche Anzeigeeigenschaften bietet der 17 Zoll Touchmonitor?
Das Display bietet eine Helligkeit von 250 cd/m², ein Kontrastverhältnis von 1000:1 und eine Farbdarstellung von 16,7 Millionen Farben. Die Reaktionszeit beträgt 20 ms.
Der horizontale Betrachtungswinkel beträgt 89°/89°, der vertikale Betrachtungswinkel ebenfalls 89°/89°. Die aktive Anzeigefläche misst 337,92 × 270,336 mm.
Wichtiger technischer Hinweis: Die native Auflösung muss anhand der endgültigen LCD- und Controllerkonfiguration vor Bestellung bestätigt werden. Eine nicht bestätigte Auflösung wird auf dieser Produktseite nicht als Produkteigenschaft beworben.

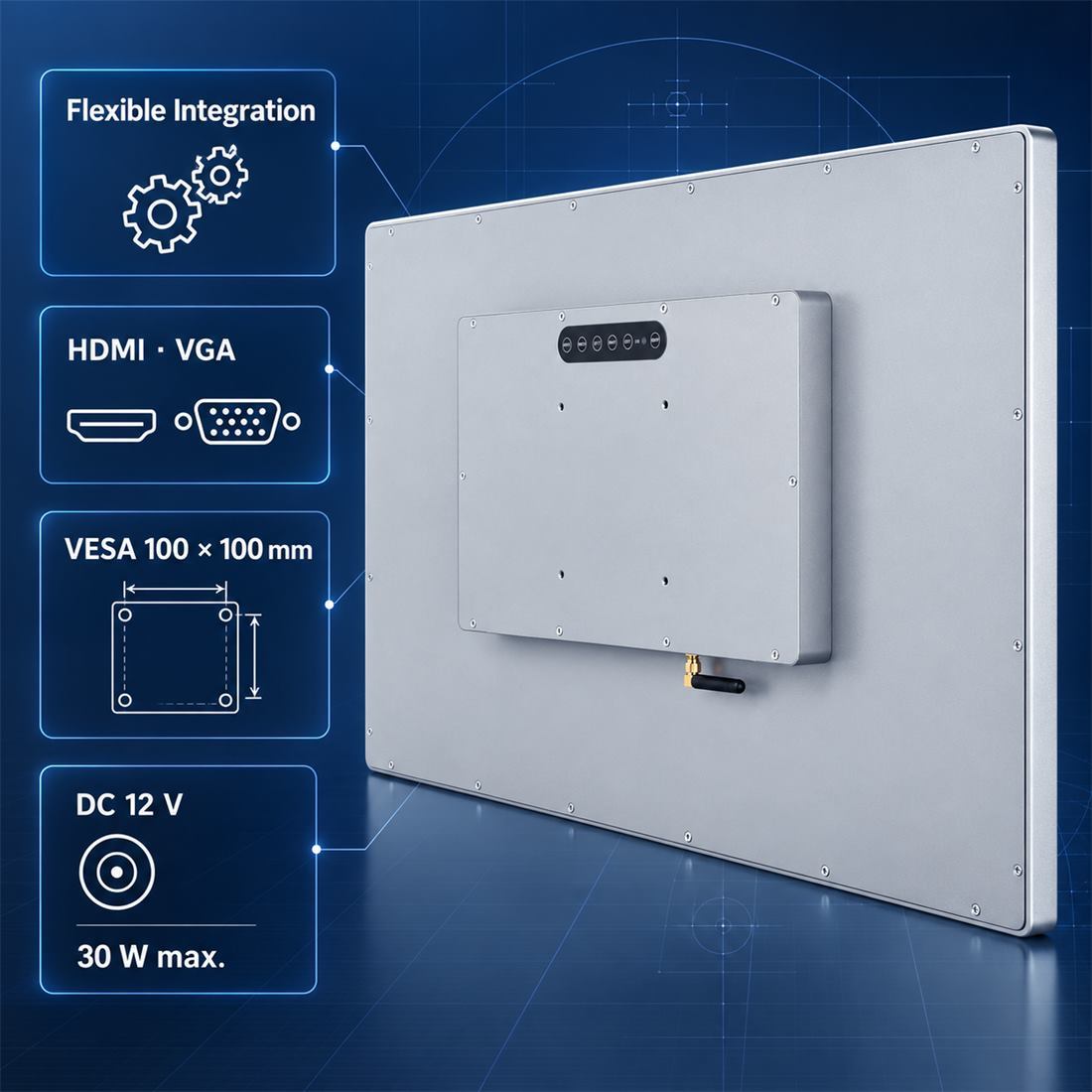

Welche externen Anschlüsse besitzt der Monitor?
Für externe Videosignale stehen HDMI und VGA zur Verfügung. HDMI eignet sich für moderne Industrie-PCs und Embedded-Systeme. VGA unterstützt die Verbindung mit älteren Maschinensteuerungen und vorhandenen Industriecomputern.
- HDMI: externer digitaler Videoeingang
- VGA: externer analoger Videoeingang
- LVDS: interne elektrische Displayanbindung
- DC 12 V: Stromversorgung
LVDS ist kein extern zugänglicher Videoanschluss und sollte nicht mit HDMI oder VGA gleichgesetzt werden.
Wie kann der 17 Zoll Touchmonitor montiert werden?
Der Monitor unterstützt eine VESA-Befestigung mit einem Lochmaß von 100 × 100 mm. Dadurch kann er an einem Monitorarm, einer Wandhalterung, einem Maschinenrahmen oder einer projektspezifischen Trägerkonstruktion befestigt werden.
Für eine sichere Integration sollten Einbauraum, Halterung, Kabelausführung, Luftzirkulation und Zugänglichkeit der Anschlüsse berücksichtigt werden.

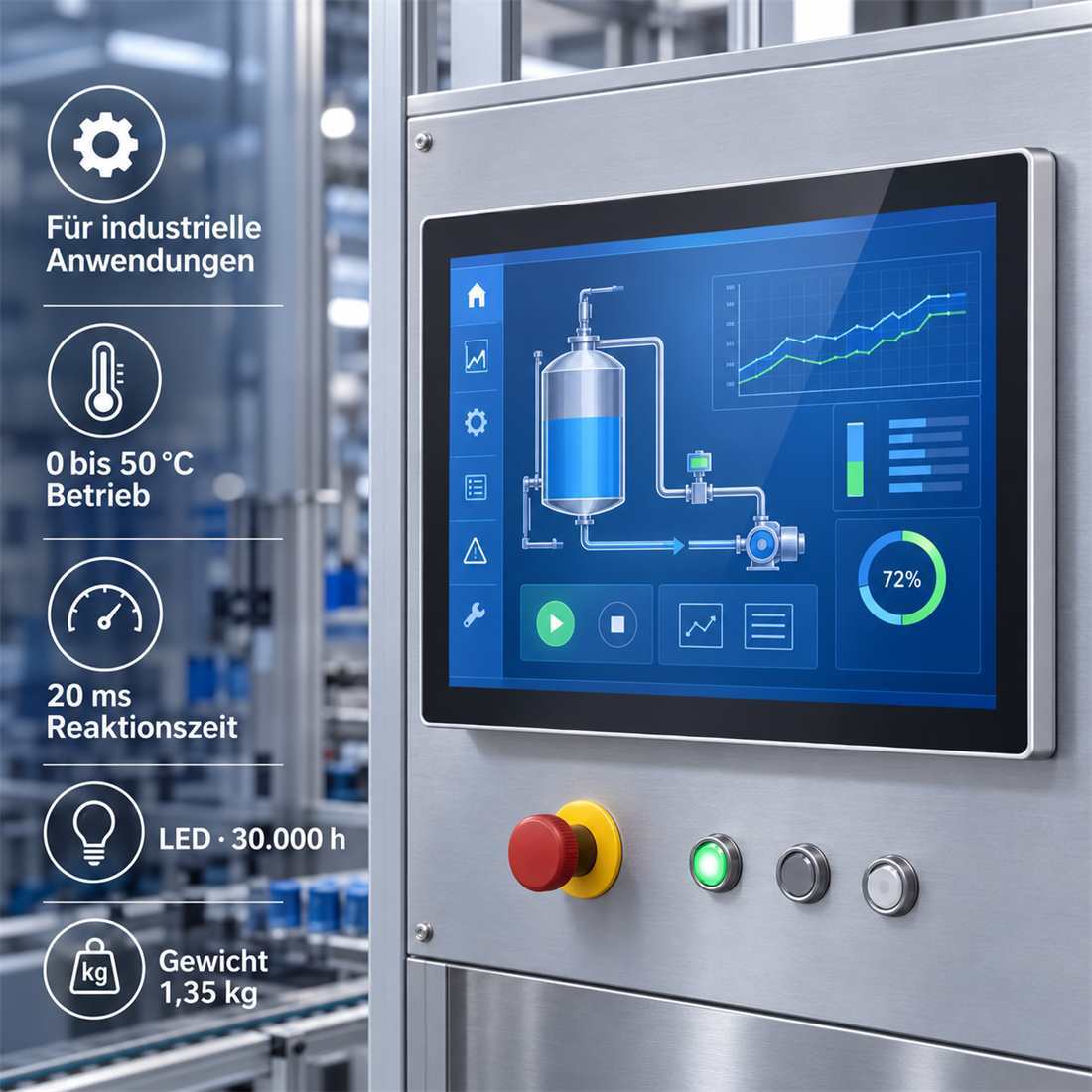

Für welche Anwendungen eignet sich der Industrie-Touchmonitor?
Der 17 Zoll PCAP-Touchmonitor eignet sich besonders für industrielle Projekte mit externer Rechenplattform und klassischem Bildschirmformat.
- Maschinensteuerung und Anlagenbedienung
- Nachrüstung bestehender Maschinen
- Industrielle HMI-Systeme
- CNC-Bedienoberflächen
- Prüf- und Messstände
- Prozessvisualisierung
- Produktions- und Statusüberwachung
- Kontroll- und Analysesysteme
- Bedienpulte und industrielle Arbeitsplätze
- OEM-Geräte und Systemintegration
Weitere Auswahlhinweise finden Sie unter industrielle Touch-Display-Lösungen.
Technische Daten des 17 Zoll Industrie-Touchmonitors
| Produktart | Industrie-Touchmonitor |
|---|---|
| Bildschirmgröße | 17 Zoll |
| Displayformat | 5:4 |
| Touchtechnologie | Kapazitiver Touchscreen / PCAP |
| Native Auflösung | Vor Bestellung technisch zu bestätigen |
| Aktive Anzeigefläche | 337,92 × 270,336 mm |
| Pixelabstand | 0,264 × 0,264 mm |
| Farbdarstellung | 16,7 Millionen Farben |
| Helligkeit | 250 cd/m² |
| Kontrastverhältnis | 1000:1 |
| Betrachtungswinkel horizontal | 89°/89° |
| Betrachtungswinkel vertikal | 89°/89° |
| Reaktionszeit | 20 ms |
| Hintergrundbeleuchtung | LED |
| Lebensdauer der Hintergrundbeleuchtung | 30.000 Stunden |
| Haze-Wert | 25 % |
| Oberflächenhärte | 3H |
| Externe Signaleingänge | HDMI und VGA |
| Interne elektrische Schnittstelle | LVDS |
| Nennspannung | DC 12 V |
| Maximale Leistungsaufnahme | 30 W |
| Betriebstemperatur | 0 bis 50 °C |
| Lagertemperatur | −20 bis 60 °C |
| Luftfeuchtigkeit | 10 % bis 90 % relative Luftfeuchtigkeit |
| Montage | VESA 100 × 100 mm |
| Abmessungen ohne PWB/PCB | 358,5 × 296,5 × 7,7 mm |
| Gewicht ohne Halterung | 1,35 kg |
| LCD-Spezifikation | DV170E0M-N10 |
| Controllerboard | RTD2513V2.1-1L, HDMI + VGA + LVDS |
Wann sollte ein Touchmonitor statt eines Panel-PCs gewählt werden?
Wählen Sie diesen Touchmonitor, wenn bereits ein Industrie-PC, Embedded Controller oder Steuerungsrechner vorhanden ist. Der Monitor übernimmt die Anzeige und Touchbedienung, während der externe Rechner die Software und Datenverarbeitung bereitstellt.
Wenn Display, Touchscreen, Prozessor, Speicher und Betriebssystem in einem Gerät benötigt werden, ist ein Industrie-Panel-PC die passendere Produktkategorie.
Welche Angaben werden für eine B2B-Projektanfrage benötigt?
Für eine technische Prüfung und Angebotserstellung sollten Maschinenbauer, Gerätehersteller und Systemintegratoren folgende Projektdaten übermitteln:
- Vorhandene oder benötigte native Auflösung
- Anwendung und Einbausituation
- Abmessungen des bestehenden Monitors oder Ausschnitts
- HDMI- oder VGA-Signalquelle
- Anforderungen an Touchfunktion und Touch-Kommunikation
- Gewünschte Montageart
- Benötigte Stückzahl und Jahresbedarf
- Musterbedarf und geplanter Produktionsbeginn
Informationen zu projektbezogenen Anpassungen finden Sie unter OEM- und ODM-Touchlösungen.
Häufig gestellte Fragen
Ist der 17 Zoll Industrie-Touchmonitor ein eigenständiger Computer?
Nein. Das Modell ist ein Monitor ohne integriertes Betriebssystem oder eigene Computerplattform. Es benötigt eine externe Signal- und Rechenquelle.
Welche Touchtechnologie verwendet der Monitor?
Der Monitor verwendet einen kapazitiven PCAP-Touchscreen mit einem Haze-Wert von 25 % und einer Oberflächenhärte von 3H.
Welche Videoeingänge sind vorhanden?
Für externe Videosignale stehen HDMI und VGA zur Verfügung. LVDS ist eine interne Displayanbindung.
Welche Auflösung besitzt das Display?
Die native Auflösung muss anhand der endgültigen LCD- und Controllerkonfiguration vor Bestellung technisch bestätigt werden.
Unterstützt der Monitor VESA 100 × 100 mm?
Ja. Das Modell unterstützt eine VESA-Befestigung mit einem Lochmaß von 100 × 100 mm.
Eignet sich der Monitor für Maschinen-Nachrüstungen?
Ja. Das klassische 5:4-Format, HDMI, VGA und die VESA-Montage machen das Modell für zahlreiche Retrofit-Projekte interessant. Die mechanische und elektrische Kompatibilität muss vorab geprüft werden.
Welche Stromversorgung wird benötigt?
Der Monitor arbeitet mit DC 12 V und besitzt eine maximale Leistungsaufnahme von 30 W.
Für welche Anwendungen ist der Monitor vorgesehen?
Typische Anwendungen sind Maschinensteuerungen, CNC-Bedienoberflächen, HMI-Systeme, Prüfstände, Prozessvisualisierung und industrielle Kontrollsysteme.
17 Zoll Industrie-Touchmonitor für Ihr Retrofit- oder HMI-Projekt
Senden Sie uns die benötigte Auflösung, vorhandene Signalquelle, Einbausituation, gewünschte Stückzahl und den geplanten Produktionszeitraum. Wir prüfen die Eignung für Maschinen-Nachrüstung, Muster, OEM-Projekte und Serienbeschaffung.
