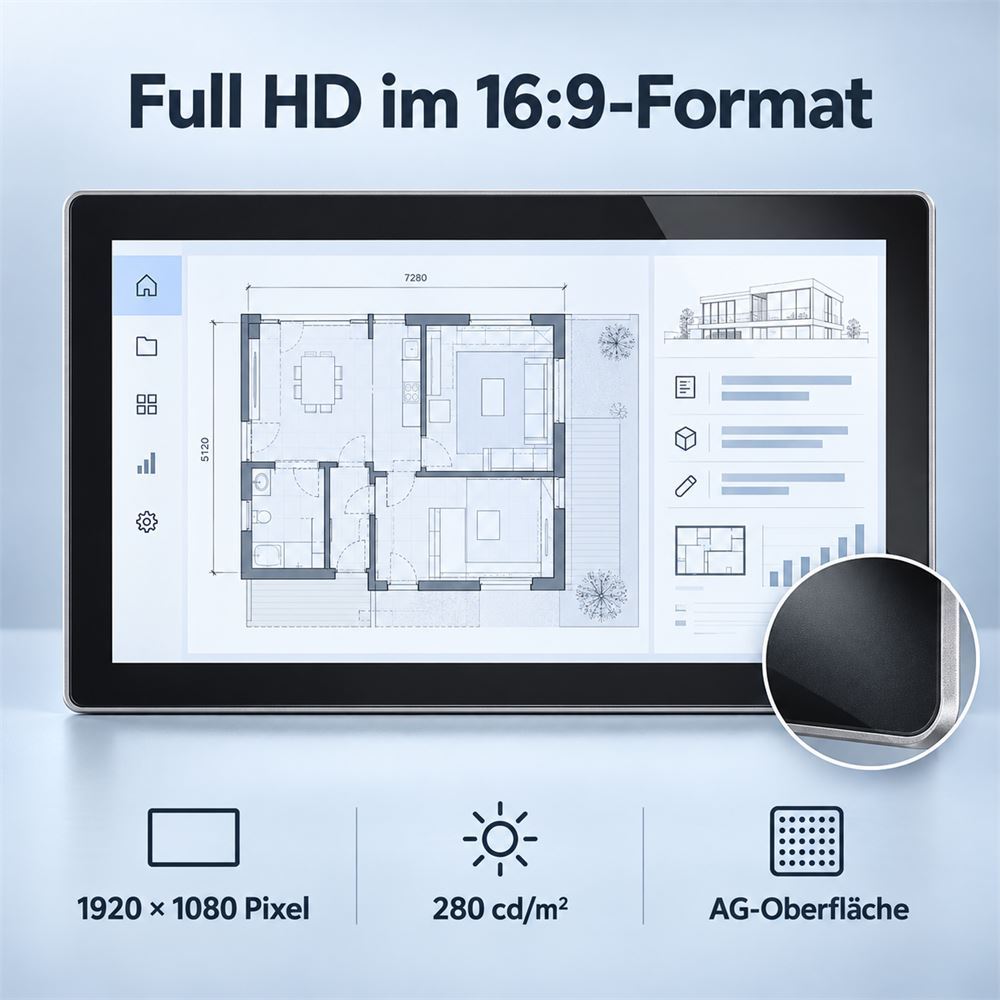

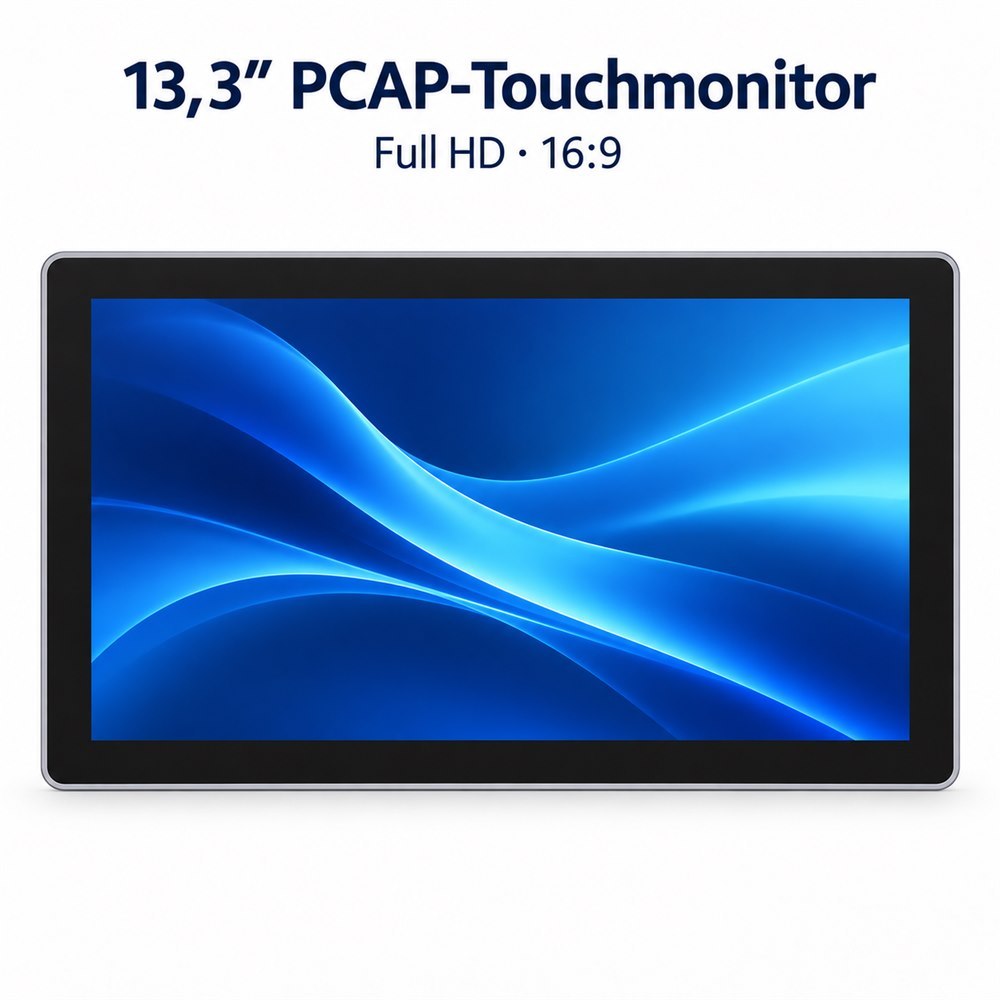

Kapazitiver 13,3-Zoll-Touchmonitor für OEM-ProjekteDer kapazitive 13,3-Zoll-Touchmonitor von Ever Glory ist für Informationssysteme und kundenspezifische Bedienplätze im Innenbereich vorgesehen. Er bietet Full HD mit 1920 × 1080 Pixeln im 16:9-Format, HDMI- und VGA-Videoeingänge sowie eine VESA-Aufnahme mit 100 × 100 mm Lochabstand.
Das Gerät arbeitet als Monitor ohne integrierten Rechner und ohne eigenes Betriebssystem. Die Anwendung läuft auf Ihrem externen Host-System. Mit 280 cd/m² Helligkeit, AG-Oberfläche und 12-V-DC-Versorgung lässt sich die Displayausführung gezielt auf vorhandene Geräte- und Montagekonzepte abstimmen.
Projektangebot anfordern · Muster anfragenTouchmonitor für Informationssysteme und OEM-Bedienplätze
| Anwendung |
Einsatz des Monitors |
Entscheidend für die Auswahl |

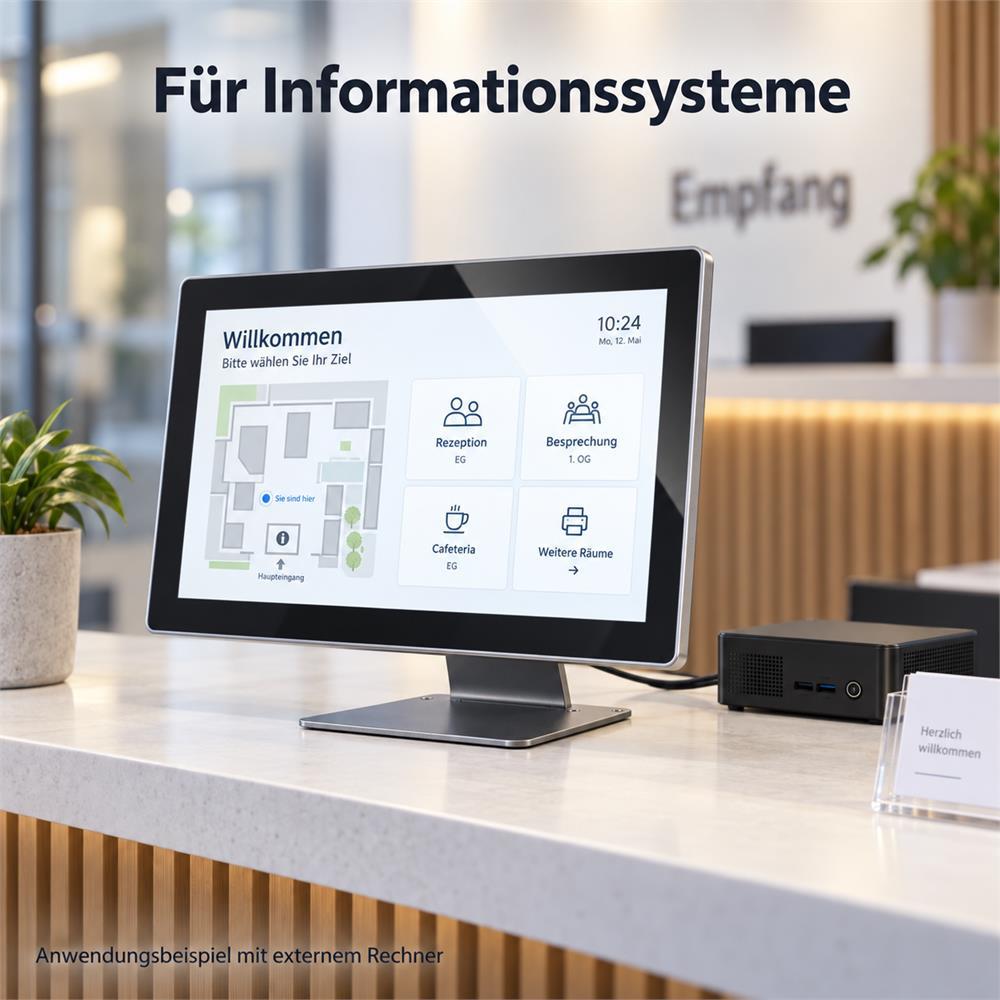

| Informationspunkte und Empfang |
Besucherinformationen, Orientierung und interaktive Auswahlmenüs |
Lesbarkeit, Bedienabstand und Anbindung an den externen Rechner |
| Bedienplätze in Büro- und Geschäftsgebäuden |
Statusanzeigen und Bedienoberflächen der kundeneigenen Software |
Touch-Kompatibilität, Montageposition und Kabelwege |
| OEM-Terminals mit vorhandenem Host |
Displayintegration oder Austausch einer bestehenden Anzeige |
Videoausgang des Hosts, Touch-Datenverbindung und mechanische Passform |
Die Full-HD-Auflösung ermöglicht die Darstellung von Formularen, Menüs und Statusübersichten. Auf 13,3 Zoll sollten Schriftgrößen und Schaltflächen am Muster geprüft werden, damit die Bedienung aus dem vorgesehenen Abstand funktioniert.
Die AG-Oberfläche reduziert störende Spiegelungen. Die tatsächliche Lesbarkeit hängt zusätzlich von Beleuchtung, Montagewinkel und Bildschirminhalt ab. Für diese Konfiguration steht die Nutzung im Innenbereich im Vordergrund.
Weitere Größen und Ausführungen finden Sie in unserer Übersicht der kapazitiven Touchscreen-Monitore.Technische Daten
| Merkmal |
Spezifikation |
| Bildschirmdiagonale |
13,3 Zoll |
| Auflösung |
1920 × 1080 Pixel, Full HD |
| Seitenverhältnis |
16:9 |
| Aktive Anzeigefläche |
293,76 × 165,24 mm |
| Pixelabstand |
0,153 × 0,153 mm |
| Helligkeit |
280 cd/m² |
| Kontrastverhältnis |
800:1 |
| Darstellbare Farben |
16,7 Millionen |
| Betrachtungswinkel |
Horizontal 85°/85°, vertikal 85°/85° |
| LCD-Reaktionszeit |
30 ms |
| Hintergrundbeleuchtung |
LED |
| Backlight-Lebensdauer laut Datenblatt |
30.000 Stunden |
| Touchtechnologie |
Kapazitiv |
| Oberflächenbehandlung |
AG; Oberflächenhärte laut Datenblatt 3H |
| Videoeingänge |
HDMI und VGA |
| Interne LCD-Anbindung |
eDP |
| Versorgungsspannung |
12 V DC |
| Leistungsaufnahme laut Datenblatt |
< 15 W |
| Betriebstemperatur laut Datenblatt |
0 bis +50 °C |
| Lagertemperatur laut Datenblatt |
−10 bis +60 °C |
| Luftfeuchtigkeit laut Datenblatt |
10–90 % RH |
| Montage |
VESA 100 × 100 mm; Wandmontage mit geeigneter Halterung |
| Integrierter Rechner / Betriebssystem |
Nicht vorhanden |
| LCD-Modul |
M133B30-036-205-0202 |
| Display-Controllerplatine |
RTD2555V3.0 |
Die LCD-Reaktionszeit von 30 ms beschreibt den Bildwechsel des Displays, nicht die Touchlatenz. Die Backlight-Lebensdauer ist eine Komponentenangabe und keine Garantie für die Nutzungsdauer des vollständigen Monitors.

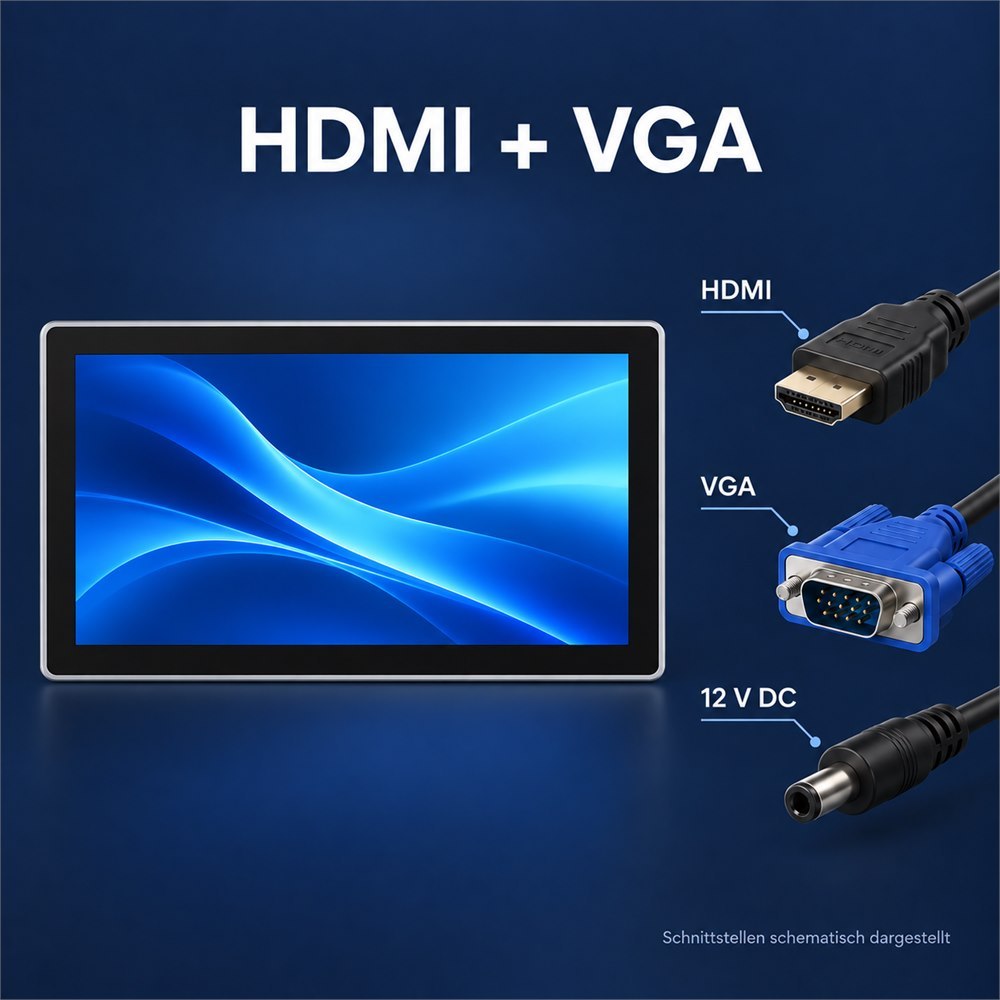

Der Touch-Datenanschluss ist vor der Bestellung zu bestätigen. HDMI und VGA sind die angegebenen Videoeingänge; eDP bezeichnet die interne LCD-Anbindung.

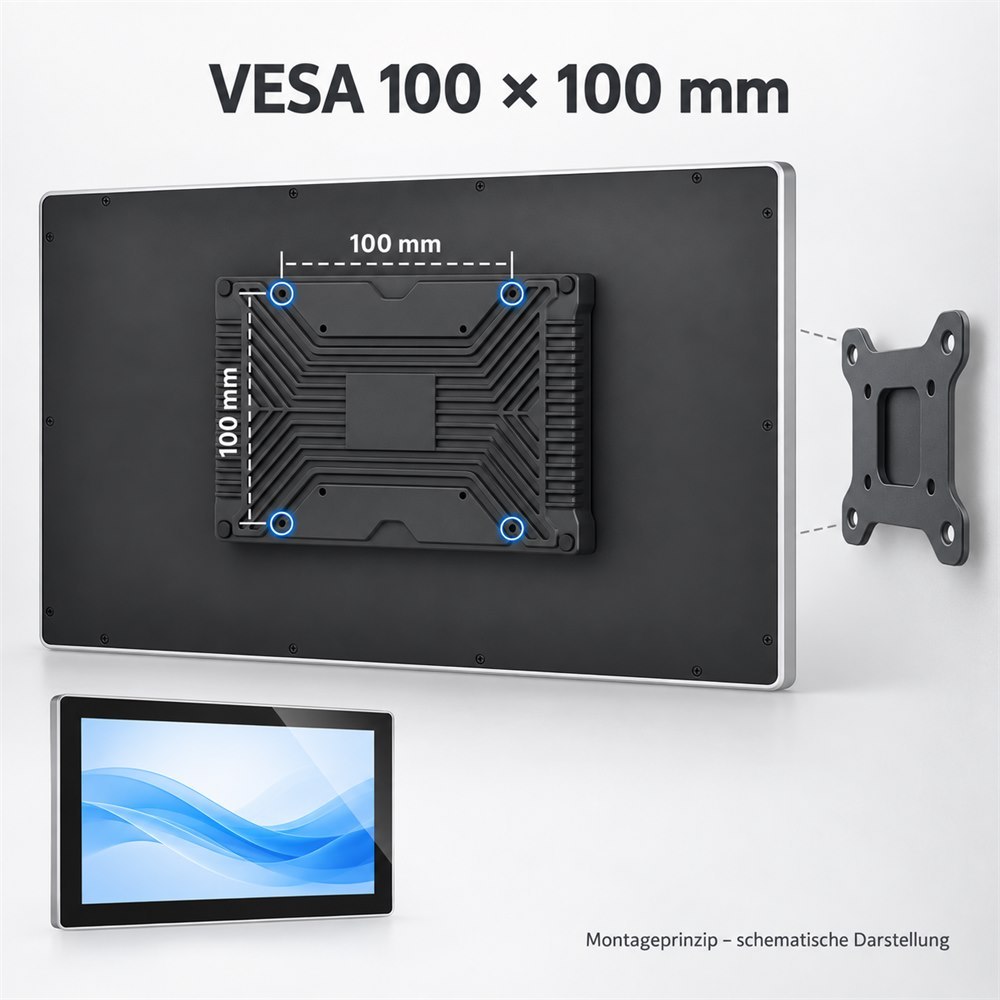

VESA 100 × 100 mm: Montage und ZeichnungenDas VESA-Lochbild ermöglicht die Befestigung an einer geeigneten Halterung. Vor der Auswahl sind Tragfähigkeit, Schraubengewinde, zulässige Einschraubtiefe und der Freiraum für die Anschlüsse anhand der vollständigen Gerätezeichnung zu prüfen.
Für OEM-Konstruktionen benötigen Sie die Außenmaße des fertigen Monitors, die Lage der Befestigungspunkte und die Anschlusspositionen. Die Maße des LCD-Moduls ersetzen diese Angaben nicht. Einbauraum und Wärmeabfuhr sollten mit der tatsächlichen Installation abgeglichen werden.
Gerätezeichnung und Montageabstimmung anfragen
OEM-Anpassungen für Ihre GerätekonstruktionFür kundenspezifische Projekte können Anforderungen an Coverglas, Randbedruckung, Logo, Gehäuse, Befestigung und Kabelführung zur technischen Prüfung eingereicht werden. Die Umsetzbarkeit wird für die gewünschte Ausführung und Bestellmenge bewertet.
Legen Sie bei einer Anpassung auch fest, welche Eigenschaften unverändert bleiben müssen, beispielsweise Displayauflösung, Videoeingänge oder das VESA-Lochbild. Kennzeichnung und Verpackung können in die Projektabstimmung einbezogen werden.
Mehr zum Ablauf finden Sie bei unseren OEM/ODM-Leistungen für Touchdisplay-Projekte.Musterfreigabe und QualitätsunterlagenEin Muster sollte mit dem vorgesehenen Host, der tatsächlichen Software und der geplanten Halterung geprüft werden. Zur Serienfreigabe gehören insbesondere:
- Bilddarstellung mit 1920 × 1080 Pixeln über den gewählten Videoeingang.
- Touch-Erkennung, Randbedienung und Treiberverhalten am Zielsystem.
- Mechanische Passform, Befestigung und Zugänglichkeit der Anschlüsse.
- Lesbarkeit und Wärmeentwicklung am vorgesehenen Einsatzort.
Die freigegebene Ausführung sollte über Zeichnungsstand, Display- und Controllerkonfiguration sowie Prüfkriterien dokumentiert werden. Benötigte Konformitätsunterlagen sind für das konkrete Modell und den Zielmarkt abzustimmen.
Informationen zu Fertigung und Prüfbereichen finden Sie im Unternehmensprofil von Ever Glory.Häufige Fragen zum 13,3-Zoll-TouchmonitorBenötigt dieser Touchmonitor einen externen Computer?Ja. Der Monitor besitzt keinen integrierten Rechner und kein eigenes Betriebssystem. Ein externer PC oder ein geeignetes Host-System stellt die Anwendung und das Videosignal bereit.
Übertragen HDMI oder VGA auch die Touchsignale?Die angegebenen HDMI- und VGA-Anschlüsse dienen der Bildübertragung. Für die Touchbedienung ist eine zusätzliche Datenverbindung zum Host erforderlich. Der Touch-Datenanschluss ist in der vorliegenden Spezifikation nicht ausgewiesen und muss für die bestellte Ausführung bestätigt werden.
Ist der Touchmonitor mit Windows oder Linux kompatibel?Die Kompatibilität der Touchfunktion hängt vom Touch-Controller, seiner Datenschnittstelle und der Treiberunterstützung des Host-Systems ab. Bitte nennen Sie Betriebssystem und Version bei der Anfrage. Eine pauschale Plug-and-Play-Freigabe für Windows, Linux oder Android ist für diese Konfiguration nicht bestätigt.
Kann der Monitor an einer VESA-Halterung befestigt werden?Ja. Das angegebene VESA-Lochbild beträgt 100 × 100 mm. Tragfähigkeit, Schraubenlänge und Anschlussfreiraum sind anhand der vollständigen Gerätezeichnung zu prüfen. Ob eine Halterung zum Lieferumfang gehört, wird im Angebot festgelegt.
Ist diese Ausführung für den Außenbereich geeignet?Diese Konfiguration wird für Innenanwendungen angeboten. Die Helligkeit beträgt 280 cd/m²; eine Schutzart gegen Wasser und Staub ist nicht angegeben. Für direkte Sonneneinstrahlung oder ungeschützte Außenmontage ist eine gesonderte technische Auslegung erforderlich.
Können wir ein Muster bestellen, und welche Mindestbestellmenge gilt?Muster können zur Prüfung von Darstellung, Touchfunktion und Montage angefragt werden. Musterpreis, Mindestbestellmenge und Lieferzeit werden anhand der Konfiguration, Anpassungen und benötigten Stückzahl im Angebot bestätigt.
Welche Garantie gilt für den Touchmonitor?Die Garantie für Touchmonitore beträgt ein Jahr ab Versanddatum. Schäden durch unsachgemäße Installation, unsachgemäße Verwendung oder vom Kunden verursachte mechanische Beschädigungen sind ausgeschlossen. Es gelten die vereinbarten Garantiebedingungen.
Wie werden Muster und Seriengeräte verpackt?Muster werden je nach Versandanforderung in einem Karton oder einer Holzkiste mit Flachbeutel verpackt. Bei Serienaufträgen sind eine angepasste Verpackung und Flachbeutel vorgesehen. Paletten oder Holzrahmen werden entsprechend den Transportanforderungen vereinbart.
Muster oder Projektangebot anfragenBitte nennen Sie Stückzahl, Host-System, Montageart und gewünschten Liefertermin.
