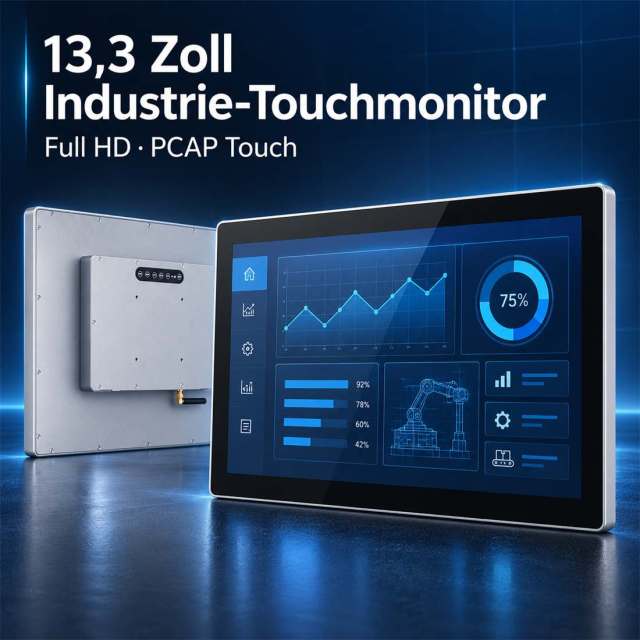

Der 13,3 Zoll Industrie-Touchmonitor kombiniert einen kapazitiven PCAP-Touchscreen mit einer Full-HD-Auflösung von 1920 × 1080 Pixeln. Die entspiegelte Oberfläche mit Härtegrad 3H unterstützt eine klare und zuverlässige Bedienung in industriellen Innenbereichen.
HDMI- und VGA-Signaleingänge ermöglichen die Verbindung mit Industrie-PCs, Embedded Controllern und Steuerungsrechnern. Die VESA-100-×-100-mm-Aufnahme erleichtert die Integration in Maschinen, Bedienpulte, Prüfstände und Kontrollsysteme.
Der 13,3 Zoll Industrie-Touchmonitor ist ein kompakter Full-HD-Monitor mit kapazitivem PCAP-Touchscreen für industrielle HMI-Systeme, Maschinensteuerungen, Prüfstände und Prozessvisualisierung. Die Auflösung von 1920 × 1080 Pixeln ermöglicht eine übersichtliche Darstellung von Bedienoberflächen, Messwerten, Diagrammen und Produktionsdaten.
HDMI- und VGA-Signaleingänge, eine DC-12-V-Stromversorgung sowie die VESA-100-×-100-mm-Montage erleichtern die Integration in Maschinen, Bedienpulte, Kontrollsysteme und industrielle Arbeitsplätze. Der Monitor besitzt keine integrierte Rechenplattform und wird mit einem externen Industrie-PC, Embedded Controller oder Steuerungsrechner verbunden.

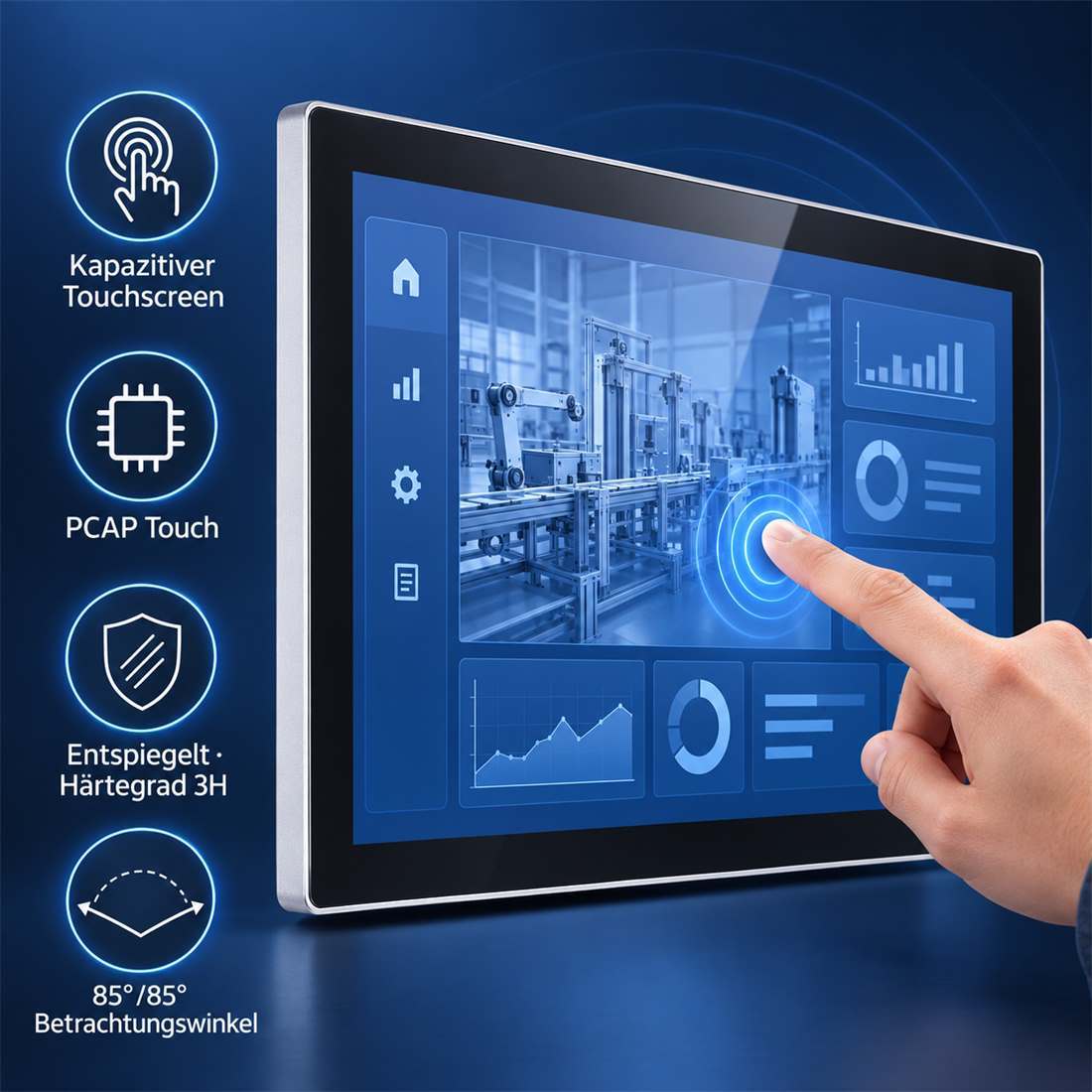

Der kapazitive Touchscreen ermöglicht eine direkte und intuitive Bedienung grafischer Benutzeroberflächen. Die entspiegelte Oberfläche reduziert störende Reflexionen, während der Härtegrad 3H die Displayoberfläche bei regelmäßigem Einsatz schützt.
Hinweis: Angaben zu Multitouch, Handschuhbedienung oder einer IP-Schutzart sind für diese Ausführung nicht bestätigt und müssen bei Bedarf projektbezogen geprüft werden.

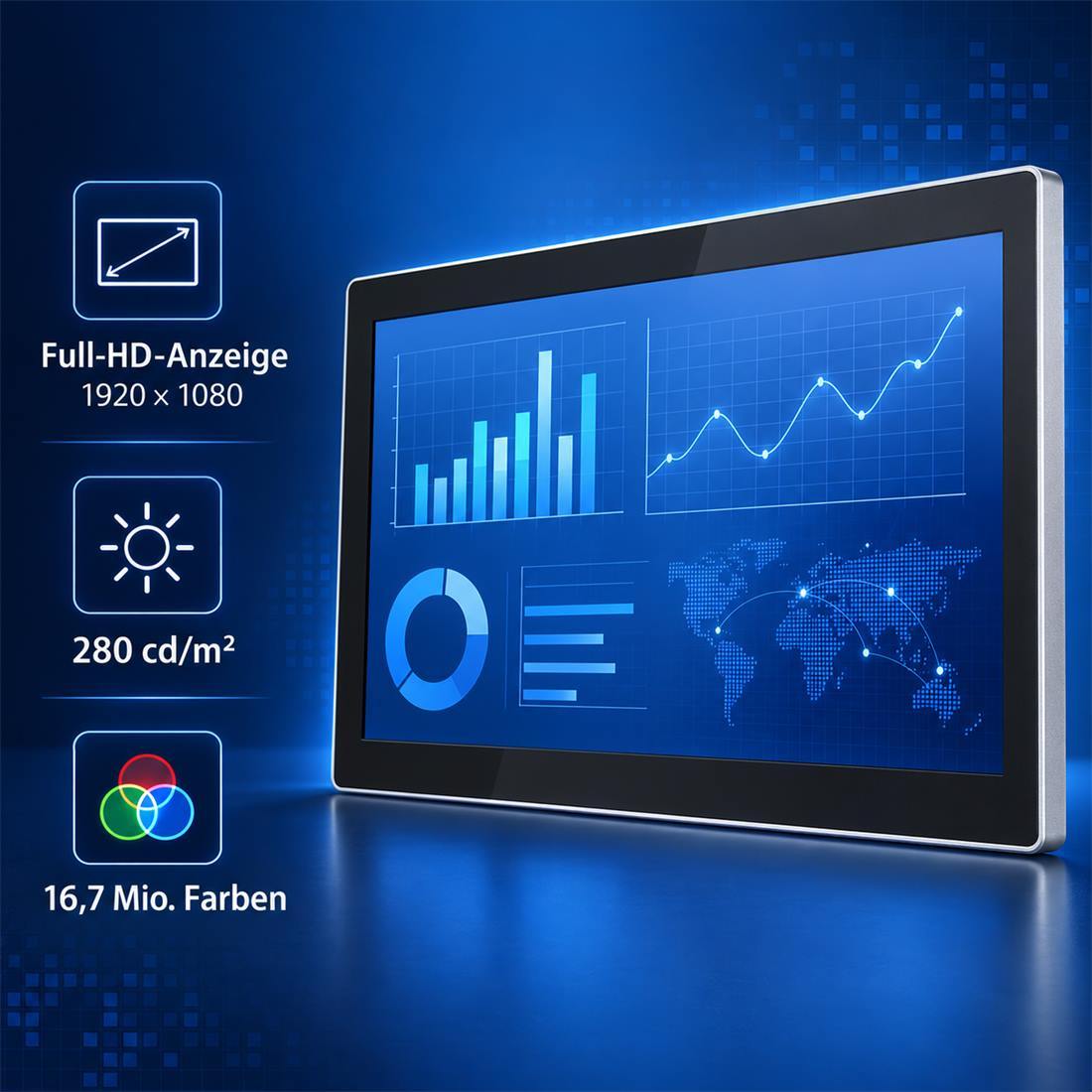

Das 13,3-Zoll-Display bietet eine Full-HD-Auflösung von 1920 × 1080 Pixeln im 16:9-Format. Mit 16,7 Millionen darstellbaren Farben, einer Helligkeit von 280 cd/m² und einem Kontrastverhältnis von 800:1 eignet sich der Monitor für klar strukturierte HMI-Oberflächen, Prozessbilder und Kontrollanzeigen in Innenbereichen.
Der horizontale Betrachtungswinkel beträgt 85°/85°, der vertikale Betrachtungswinkel ebenfalls 85°/85°. Dadurch bleiben Bedienoberflächen und Prozessinformationen auch bei seitlicher Betrachtung gut erkennbar.
Die aktive Anzeigefläche beträgt 293,76 × 165,24 mm und bietet ausreichend Platz für kompakte Maschinenoberflächen, Statusanzeigen und Messwertdarstellungen.

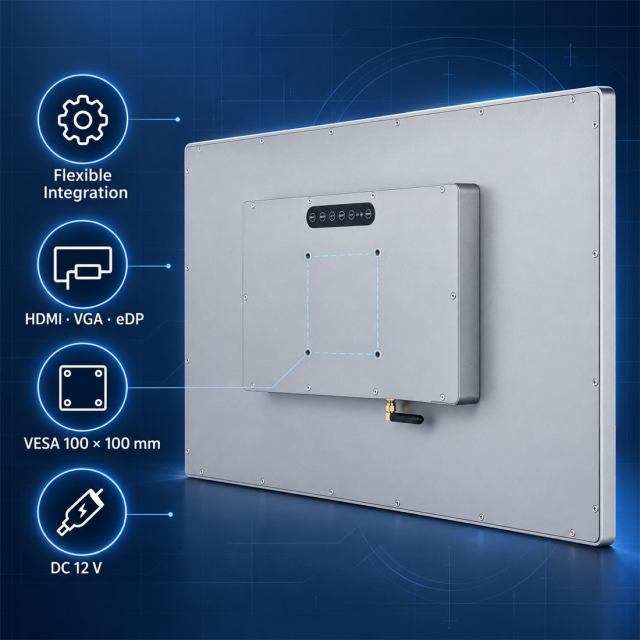

Für die externe Signalübertragung stehen HDMI und VGA zur Verfügung. Damit lässt sich der Industrie-Touchmonitor mit unterschiedlichen Industrie-PCs, Steuerungsrechnern und bestehenden Systemen verbinden.
Die angegebene eDP-Schnittstelle ist eine interne elektrische Displayanbindung und darf nicht mit einem extern zugänglichen Videoeingang verwechselt werden.
Die VESA-100-×-100-mm-Aufnahme ermöglicht die Befestigung an Wandhalterungen, Monitorarmen, Maschinenrahmen und kundenspezifischen Trägerkonstruktionen. Dadurch kann der Monitor passend zur jeweiligen Bedienposition installiert werden.
Bei der konstruktiven Integration sollten Einbauraum, Kabelausführung, Halterung, Luftzirkulation und Zugänglichkeit der Anschlüsse berücksichtigt werden.
Der kompakte Full-HD-Touchmonitor eignet sich besonders für Anwendungen, bei denen eine externe Rechenplattform bereits vorhanden ist und eine separate Anzeige- und Bedieneinheit benötigt wird.
Weitere Informationen zur Auswahl finden Sie unter industrielle Touch-Display-Lösungen.
| Produktart | Industrie-Touchmonitor |
|---|---|
| Bildschirmgröße | 13,3 Zoll |
| Touchtechnologie | Kapazitiver Touchscreen / PCAP |
| Auflösung | 1920 × 1080 Pixel, Full HD |
| Aktive Anzeigefläche | 293,76 × 165,24 mm |
| Pixelabstand | 0,153 × 0,153 mm |
| Farbdarstellung | 16,7 Millionen Farben |
| Helligkeit | 280 cd/m² |
| Kontrastverhältnis | 800:1 |
| Betrachtungswinkel horizontal | 85°/85° |
| Betrachtungswinkel vertikal | 85°/85° |
| Reaktionszeit | 30 ms |
| Hintergrundbeleuchtung | LED |
| Lebensdauer der Hintergrundbeleuchtung | 30.000 Stunden |
| Displayoberfläche | Entspiegelt, Härtegrad 3H |
| Externe Signaleingänge | HDMI und VGA |
| Interne elektrische Schnittstelle | eDP |
| Nennspannung | DC 12 V |
| Maximale Leistungsaufnahme | 15 W |
| Betriebstemperatur | 0 bis 50 °C |
| Lagertemperatur | −10 bis 60 °C |
| Luftfeuchtigkeit | 10 % bis 90 % relative Luftfeuchtigkeit |
| Montage | VESA 100 × 100 mm |
| Panelabmessungen ohne PWB/PCB | 300,26 × 177,39 × 2,8 mm |
| LCD-Spezifikation | M133B30-036-205-0202 |
| Controllerboard | RTD2555V3.0, HDMI + VGA + eDP |
Dieses Modell ist ein Industrie-Touchmonitor und kein Panel-PC. Der Monitor übernimmt Anzeige und Touchbedienung, besitzt jedoch gemäß den vorliegenden technischen Daten kein integriertes Betriebssystem und keine eigenständige Computerplattform.
Für den Betrieb wird daher ein externer Industrie-PC, Embedded Controller oder anderer Steuerungsrechner benötigt. Wenn Display, Touchscreen und Betriebssystem in einem Gerät benötigt werden, sollte stattdessen ein Industrie-Panel-PC ausgewählt werden.
Für eine schnelle technische Prüfung und Angebotserstellung sollten Maschinenbauer, Gerätehersteller und Systemintegratoren folgende Projektdaten übermitteln:
Projektbezogene Anpassungen können anhand der technischen Anforderungen, Stückzahl und geplanten Serienanwendung geprüft werden. Weitere Informationen finden Sie unter OEM- und ODM-Touchlösungen.
Ein 13,3 Zoll Industrie-Touchmonitor ist eine kompakte Anzeige- und Bedieneinheit für Maschinen, HMI-Systeme, Prüfstände und Kontrollanwendungen. Er wird an einen externen Computer oder Steuerungsrechner angeschlossen.
Der Monitor besitzt eine Full-HD-Auflösung von 1920 × 1080 Pixeln und stellt 16,7 Millionen Farben dar.
Das Modell verwendet einen kapazitiven PCAP-Touchscreen mit entspiegelter Oberfläche und Härtegrad 3H.
Für externe Videosignale stehen HDMI und VGA zur Verfügung. eDP ist als interne elektrische Displayanbindung angegeben und kein zusätzlicher externer Videoanschluss.
Ja. Der Industrie-Touchmonitor unterstützt eine VESA-Befestigung mit einem Lochmaß von 100 × 100 mm.
Das Modell arbeitet mit DC 12 V und besitzt eine maximale Leistungsaufnahme von 15 W.
Nein. Nach den vorliegenden technischen Daten ist kein Betriebssystem integriert. Für den Betrieb wird eine externe Signal- und Rechenquelle benötigt.

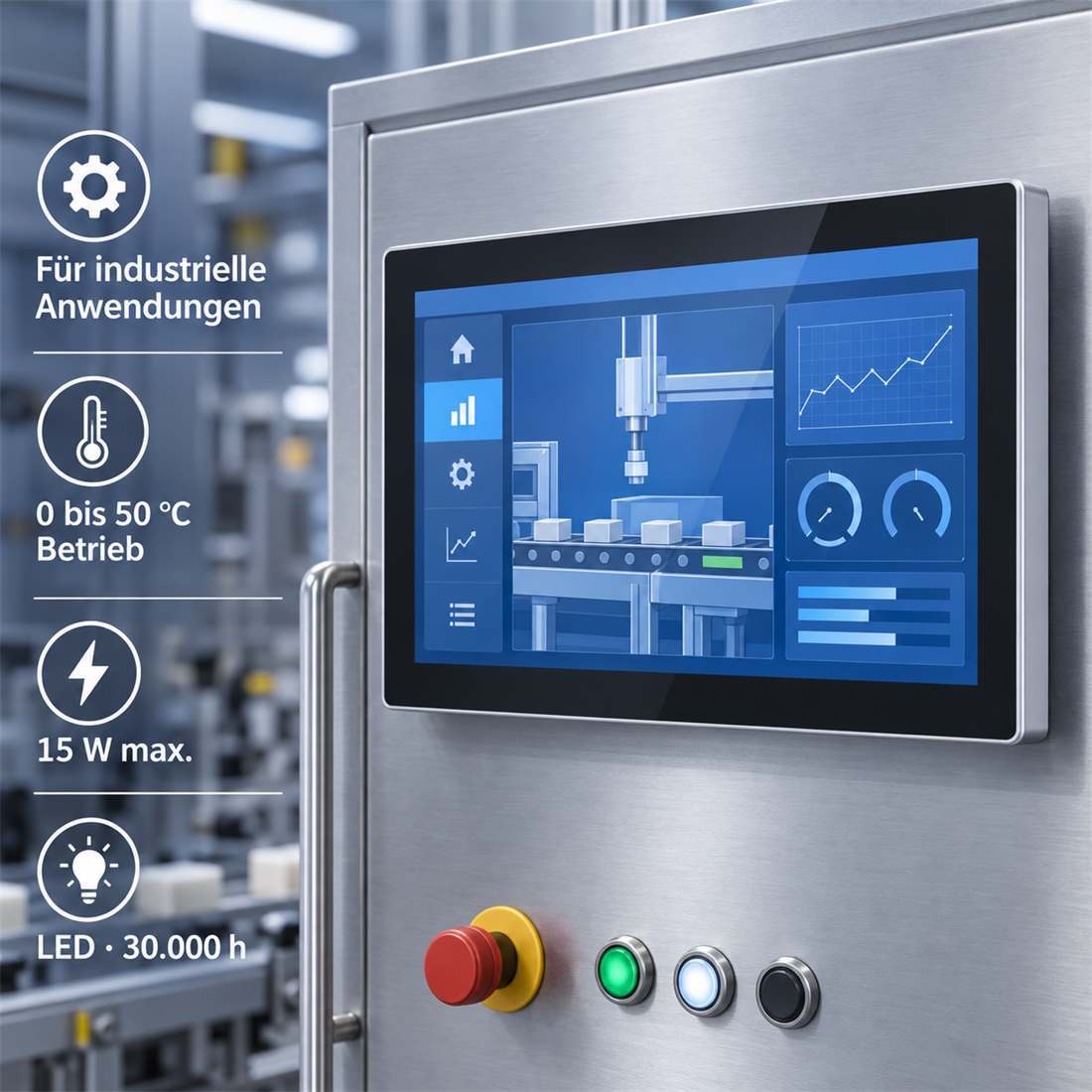

Typische Anwendungen sind Maschinensteuerungen, industrielle HMI-Systeme, Prüfstände, Prozessvisualisierung, Kontrollsysteme und OEM-Geräte.
Sie benötigen einen kompakten PCAP-Touchmonitor für eine Maschine, einen Prüfstand oder ein HMI-System? Senden Sie uns Ihre Anwendung, benötigte Stückzahl, Schnittstellenanforderungen, Montageart und den geplanten Produktionszeitraum.
