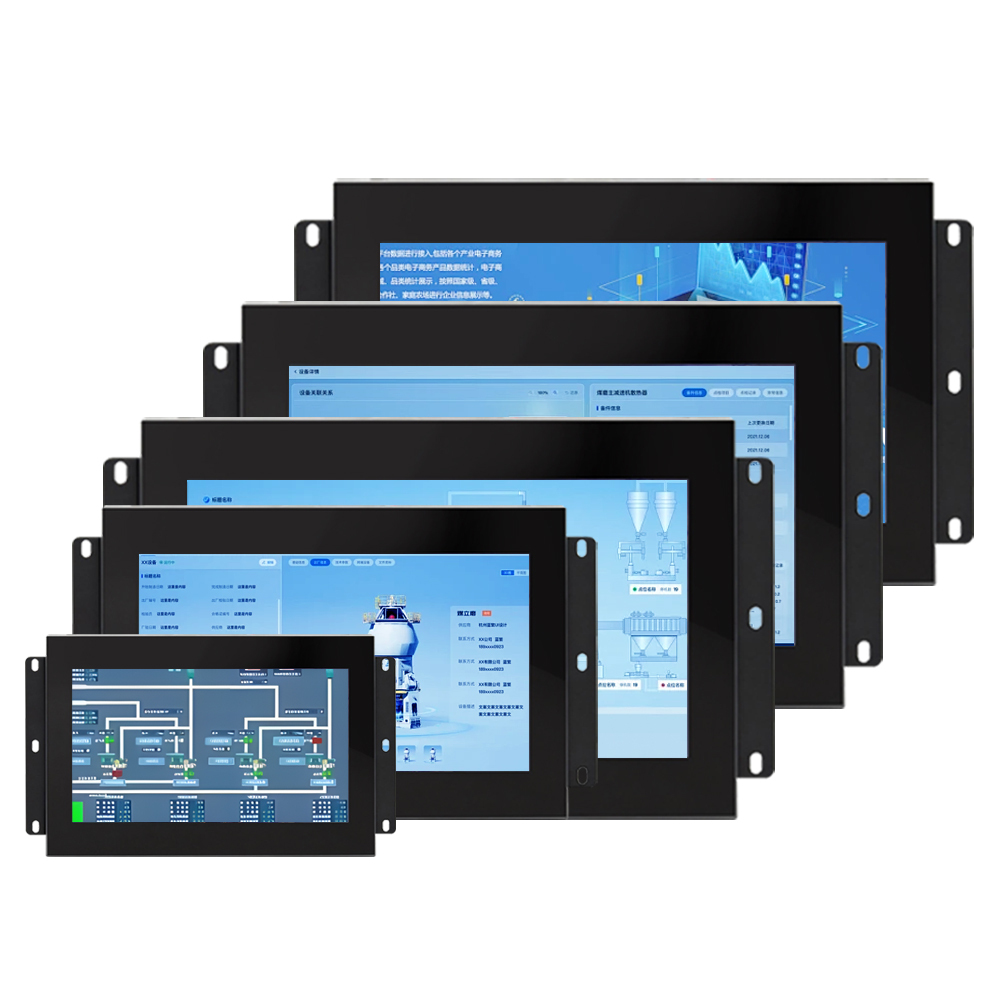

Dieser Industrie TFT Touch Monitor ist für Maschinensteuerungen, HMI-Bedienfelder, Automatisierungsanlagen, Prüfgeräte und industrielle Embedded-Systeme vorgesehen. TFT-LCD, PCAP-Touchscreen und Controllerplatine werden entsprechend der benötigten Displaygröße, Auflösung, Helligkeit, Schnittstelle und Einbaukonstruktion ausgewählt.
Für OEM/ODM-Projekte können Deckglas, Optical Bonding, Touch-Empfindlichkeit, Kabel, Steckverbinder, Gehäuse und Befestigung an die Maschine angepasst werden. Störungen durch Frequenzumrichter, Servoantriebe und industrielle Stromversorgungen werden bei der Touch-, Erdungs- und Kabelauslegung berücksichtigt. Die endgültigen technischen Parameter werden nach Prüfung der Kundenanforderungen im Projektdatenblatt bestätigt.
Ein industrielles Bedienfeld muss Prozessdaten, Maschinenzustände, Alarmmeldungen und Einstellmenüs zuverlässig darstellen. Dabei beeinflussen nicht nur Bildschirmgröße und Auflösung die Funktion. Auch Umgebungslicht, Betrachtungswinkel, Temperatur, Einbauraum, Signalquelle und elektromagnetische Störungen müssen berücksichtigt werden.
Der Industrie-TFT-Touchmonitor kombiniert ein projektbezogen ausgewähltes TFT-LCD mit einem kapazitiven Touchsensor. Die Produktlösung richtet sich an Maschinenbauer, Automatisierungsunternehmen und Gerätehersteller, die den Monitor in ein kundenspezifisches Bedienfeld oder Gehäuse integrieren.
Der Monitor besitzt keine integrierte CPU und benötigt einen externen Industriecomputer, Panel PC, PLC-basierten Controller oder ein Embedded-System. Eine Panel-PC-Ausführung mit integrierter Recheneinheit kann separat entwickelt werden.

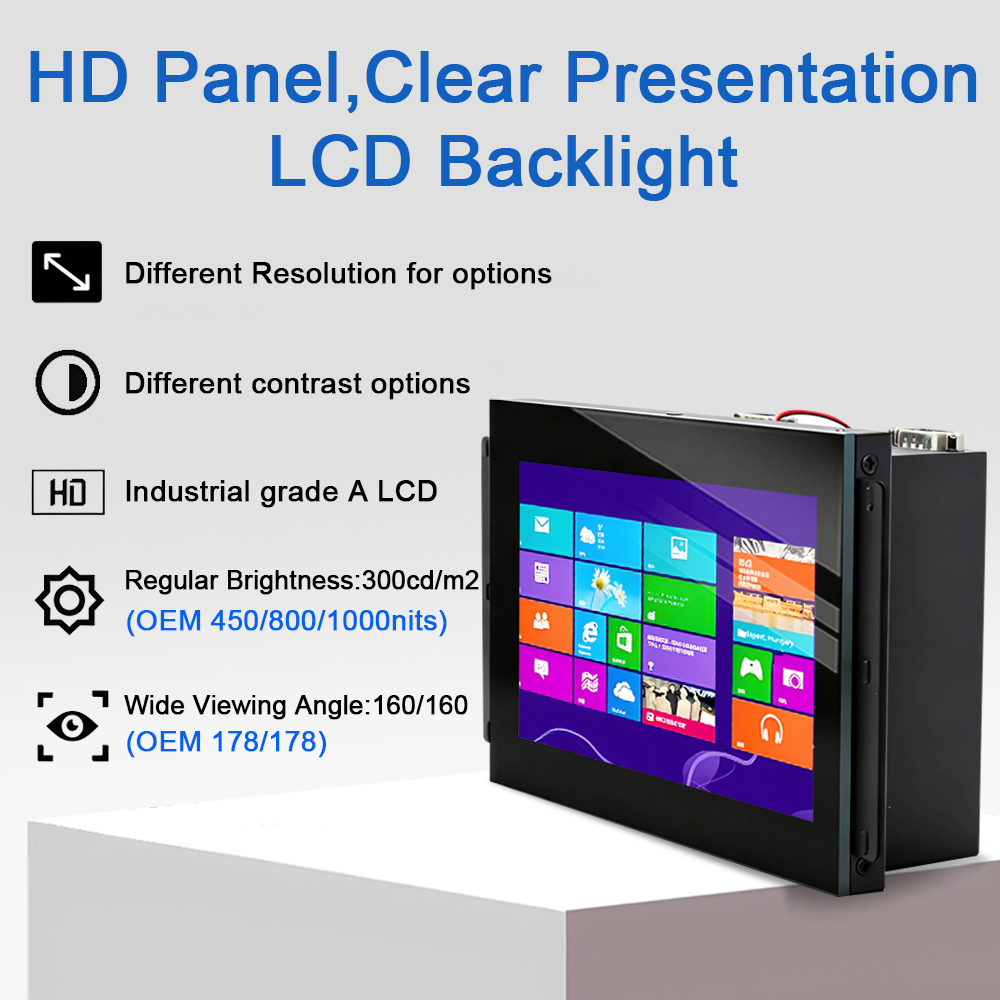

TFT-LCDs unterscheiden sich bei Auflösung, Helligkeit, Betrachtungswinkel, Kontrast, Reaktionszeit, Temperaturbereich und Langzeitverfügbarkeit. Deshalb wird das LCD nicht nur nach der Bildschirmdiagonale ausgewählt.
Für HMI-Bedienfelder werden Menüstruktur, Schriftgröße, Prozessgrafiken, Betrachtungsabstand und verfügbarer Einbauraum gemeinsam bewertet. Die endgültigen LCD-Daten werden im freigegebenen Projektdatenblatt dokumentiert.
Deckenbeleuchtung, Fenster und reflektierende Metallflächen können die Darstellung beeinträchtigen. Die benötigte Helligkeit wird deshalb anhand des tatsächlichen Aufstellortes festgelegt.
Eine AG-Oberfläche reduziert Spiegelungen. Eine AR-Behandlung kann Lichtdurchlässigkeit und Kontrast verbessern. Für direkte Sonneneinstrahlung muss zusätzlich eine Hochhelligkeits- und Wärmemanagementlösung geprüft werden.
Frequenzumrichter, Motorleitungen, Schaltnetzteile und Servoantriebe können kapazitive Touch-Signale beeinflussen. Mögliche Folgen sind Touch-Drift, Fehleingaben oder kurzzeitige Unterbrechungen.
Touch-Controller, Erdung, Kabelabschirmung, Steckverbinder und Leitungsführung werden entsprechend der Maschinenarchitektur bewertet. Die endgültige Prüfung sollte mit der realen Steuerung, Stromversorgung und dem vollständigen Maschinengehäuse erfolgen.
Die Touch-Empfindlichkeit kann für definierte Arbeitshandschuhe abgestimmt werden. Handschuhmaterial, Handschuhstärke, Deckglas und elektrische Maschinenumgebung müssen vor der Musterfertigung angegeben werden.
Eine pauschal erhöhte Touch-Empfindlichkeit ist keine zuverlässige Lösung, weil dadurch in einer störungsreichen Umgebung unbeabsichtigte Eingaben entstehen können.
Für industrielle Bedienfelder stehen verstärktes Deckglas, AF-Oberfläche und eine projektbezogene Frontabdichtung zur Verfügung. Die erreichbare Schutzwirkung hängt von Glas, Dichtung, Einbauausschnitt und vollständigem Gerätegehäuse ab.
Das verwendete Reinigungsmittel sollte vor der Materialfreigabe angegeben werden. Aggressive Lösungsmittel können Beschichtung, Glasdruck, Dichtung oder Klebstoff beschädigen.
Optical Bonding verbindet TFT-LCD und Touchsensor ohne störenden Luftspalt. Dadurch können interne Reflexionen reduziert und Kontrast, mechanische Stabilität sowie Sichtbarkeit verbessert werden.
Zusätzlich sinkt das Risiko von Staub und Kondensation zwischen Display und Touchsensor. Ob Optical Bonding erforderlich ist, hängt von Umgebungslicht, Temperaturwechsel und mechanischer Belastung ab.
Für die Integration sind Außenabmessungen, aktive Anzeigefläche, Einbauausschnitt, rückseitiger Bauraum, Befestigungspunkte und Kabelrichtung erforderlich. Diese Werte werden anhand des ausgewählten TFT-LCDs und der Kundzeichnung festgelegt.
Vor der Musterfertigung wird eine mechanische Zeichnung zur Bestätigung bereitgestellt. Dadurch können Kollisionen mit Gehäuse, Steuerplatine, Lüftung oder anderen Maschinenkomponenten frühzeitig vermieden werden.
Für Maschinenbauer sind eine stabile Stückliste und planbare Ersatzteilversorgung entscheidend. TFT-LCD, Touch-Controller und Controllerplatine werden deshalb für das jeweilige Serienprojekt dokumentiert.
Wenn eine Komponente abgekündigt wird, sollte eine kompatible Ersatzlösung technisch geprüft und vor der Serienumstellung freigegeben werden.

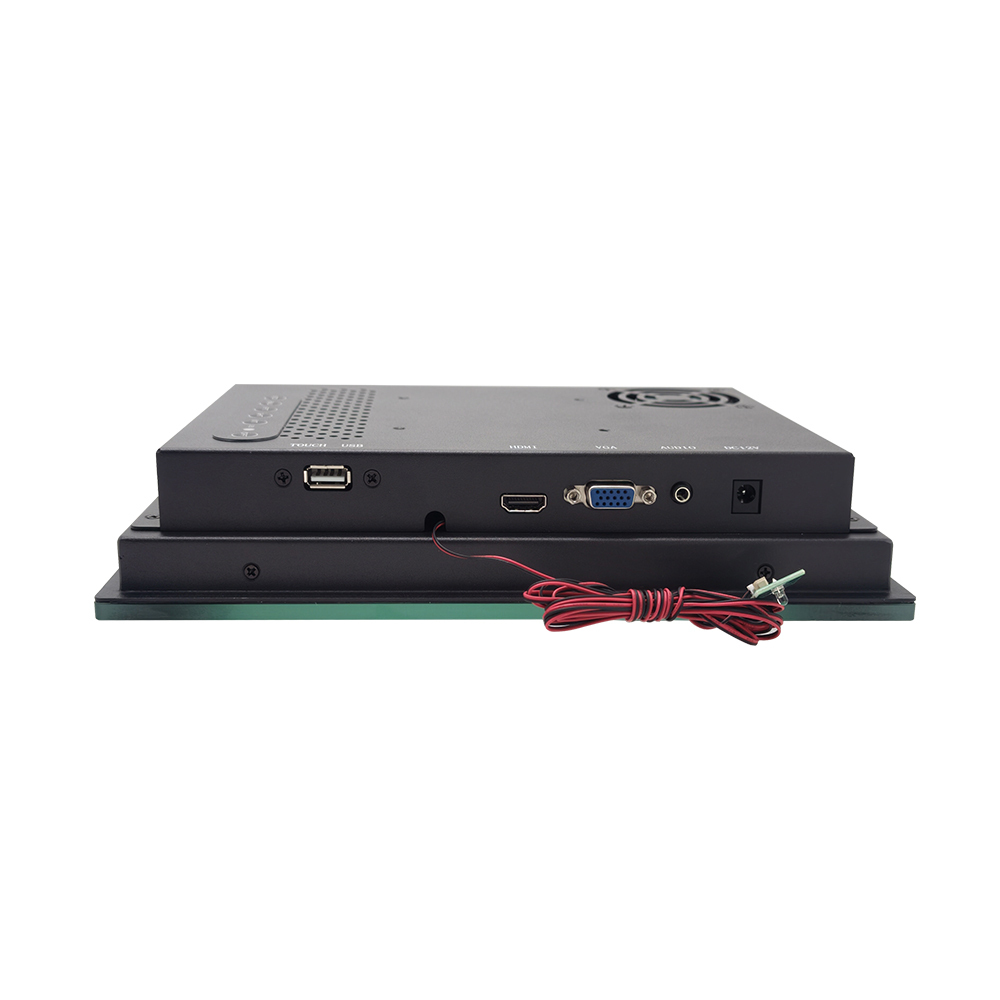

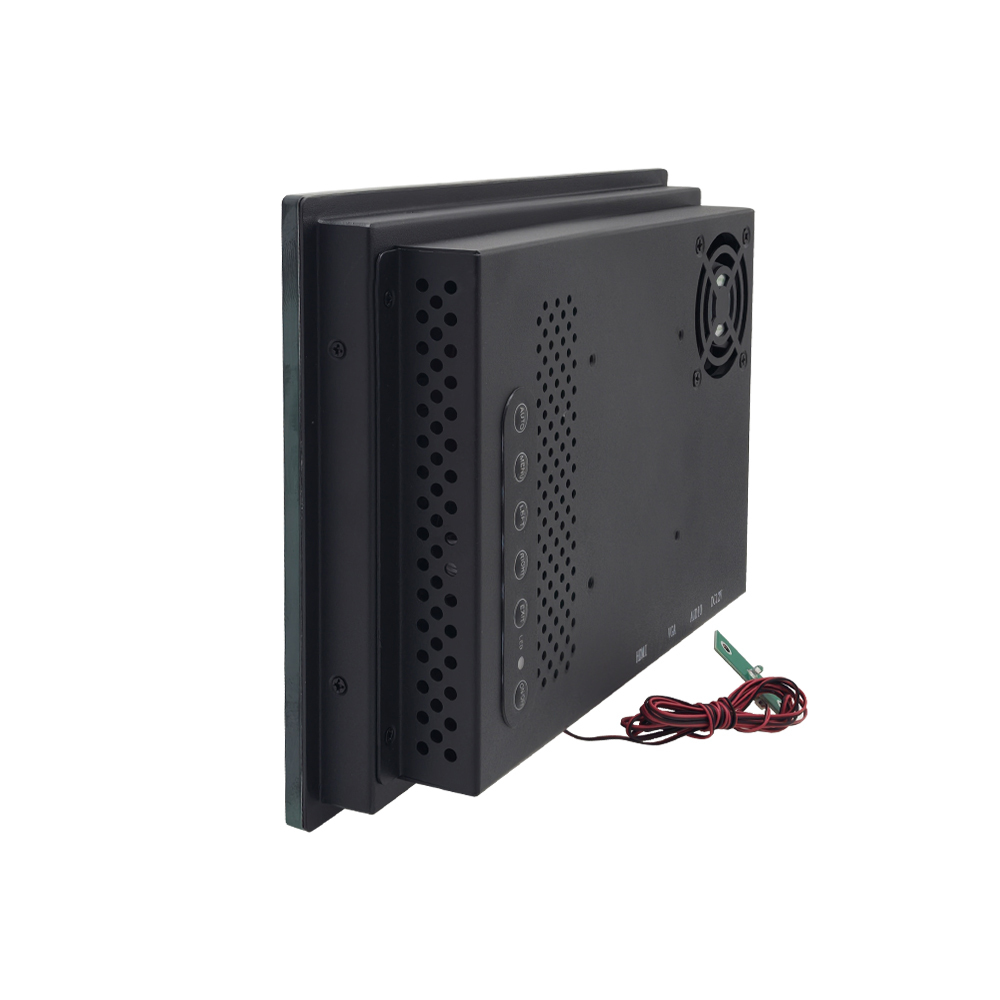

| Produkt | Industrie TFT Touch Monitor |
|---|---|
| Hauptanwendung | Maschinensteuerung, HMI, Automation, Prüf- und Embedded-Systeme |
| Displaytechnologie | TFT-LCD |
| Displaygröße | Nach Geräte- und Einbauanforderung auswählbar |
| Seitenverhältnis | 4:3, 5:4, 16:9 oder projektspezifisch, abhängig vom TFT-LCD |
| Auflösung | Wird nach Auswahl des TFT-LCD-Panels bestätigt |
| LCD-Helligkeit | Standard- oder Hochhelligkeitsausführung nach Einsatzumgebung |
| Betrachtungswinkel | Abhängig von der ausgewählten TFT-LCD-Technologie |
| Touch-Technologie | Projected Capacitive Touch, PCAP |
| Touch-Bedienung | Finger; Handschuh- oder Nassbedienung nach Projektprüfung |
| Deckglas | Größe, Stärke, Kontur, Bedruckung, Logo und Öffnungen anpassbar |
| Oberflächenbehandlung | AG, AR oder AF optional |
| Bonding | Air Bonding oder Optical Bonding |
| Videoschnittstellen | HDMI, DisplayPort, VGA, LVDS, eDP oder USB-C nach Konfiguration |
| Touch-Schnittstellen | USB, I²C oder RS232, abhängig vom Controller |
| Montage | Open Frame, Panel Mount, Flush Mount, VESA oder kundenspezifisch |
| Frontschutz | Projektbezogene Frontabdichtung verfügbar |
| Betriebstemperatur | Wird anhand von TFT-LCD, Touch-Controller und Elektronik bestätigt |
| Eingangsspannung | Abhängig von der ausgewählten Controllerplatine |
| Leistungsaufnahme | Abhängig von Displaygröße, LCD-Helligkeit und Controllerplatine |
| OEM/ODM | TFT-LCD, Glas, Touch, Bonding, Schnittstellen, Kabel, Gehäuse und Montage |
Endgültige Abmessungen, Auflösung, Helligkeit, Temperaturbereich, Schnittstellen, Spannung, Leistungsaufnahme und Schutzart werden im freigegebenen Projektdatenblatt bestätigt.
Darstellung von Maschinenparametern, Betriebsarten, Alarmmeldungen, Wartungshinweisen und Produktionsstatus.
Visualisierung von Prozesswerten, Stückzahlen, Rezepten, Linienzuständen und Störungsmeldungen.
Bedienung von Einrichtvorgängen, Programmwahl, Statusüberwachung und manuellen Wartungsfunktionen.
Anzeige von Messwerten, Prüfabläufen, Diagrammen, Qualitätsdaten und Pass/Fail-Ergebnissen.
Darstellung von Werkzeugdaten, Bearbeitungsparametern, Maschinenzustand und Alarmhistorie.
Integration in kundenspezifische Gehäuse, Schaltschränke und Produktionsdatenerfassungssysteme.
Weitere Informationen: OEM/ODM-Touchdisplay-Lösungen
Es ist ein industrieller Monitor, der ein TFT-LCD mit einem Touchsensor kombiniert. Er wird an einen externen Industriecomputer, PLC-Controller oder ein Embedded-System angeschlossen.
Die Größe wird entsprechend Einbauraum, Bedienoberfläche und LCD-Verfügbarkeit ausgewählt. Die endgültigen Abmessungen werden nach der technischen Prüfung bestätigt.
Eine Handschuhbedienung kann für definierte Handschuhtypen abgestimmt werden. Glasstärke, Controller, Erdung und Maschinenumgebung werden am Muster geprüft.
Touch-Controller, Erdung, Abschirmung, Stromversorgung und Kabelführung werden gemeinsam mit der vollständigen Maschinenkonstruktion bewertet.
Optical Bonding ist sinnvoll, wenn geringe Reflexion, höherer Kontrast, bessere mechanische Stabilität oder ein geringeres Kondensationsrisiko erforderlich sind.
Nein. Der TFT-Touchmonitor enthält normalerweise keine CPU und kein Betriebssystem. Eine Panel-PC-Ausführung kann separat entwickelt werden.
Eine langfristige Projektversorgung kann vereinbart werden. TFT-LCD, Controller und freigegebene Komponenten werden für das jeweilige Serienprojekt dokumentiert.
Senden Sie uns Ihre Einbauzeichnung, die gewünschte Displaygröße, das Host-System und Informationen zur Einsatzumgebung. Unser Engineering-Team prüft TFT-LCD, Touch-Controller, Glas, Schnittstellen, Montage und Störfestigkeit.
