Der 21,5 Zoll Industrie Touchmonitor ist für Produktionsleitstände, Anlagenvisualisierung und industrielle Prozessüberwachung vorgesehen. Die Full-HD-Auflösung von 1920 × 1080 Pixeln, die kapazitive PCAP-Touchtechnologie und eine konfigurierbare Helligkeit von 300 bis 1000 cd/m² ermöglichen die übersichtliche Darstellung von Produktionsdaten, Maschinenzuständen, Alarmmeldungen und Prozessbildern.
HDMI, VGA, interne LVDS-Anbindung und eine VESA-Aufnahme von 100 × 100 mm erleichtern die Integration in Automatisierungsanlagen, Maschinensteuerungen und kundenspezifische OEM-Geräte. Weitere Größen und Bauformen finden Sie in unserem Sortiment an industriellen Touchmonitoren für Maschinen und Anlagenvisualisierung .
Datenblatt und Angebot anfordern | OEM/ODM-Konfiguration besprechen
Full-HD-Anzeige für Anlagenvisualisierung
Das 21,5-Zoll-Display arbeitet mit einer nativen Auflösung von 1920 × 1080 Pixeln im 16:9-Format. Die größere Anzeigefläche bietet ausreichend Platz für Prozessbilder, Maschinenzustände, Produktionskennzahlen, Diagramme, Alarmmeldungen und mehrere Bedienbereiche.
Mit 16,7 Millionen darstellbaren Farben, einem Kontrastverhältnis von 1000:1 und einem Betrachtungswinkel von 89°/89° horizontal sowie 89°/89° vertikal können Prozessinformationen aus unterschiedlichen Bedienpositionen erkannt werden.
- 21,5 Zoll Bildschirmdiagonale
- 1920 × 1080 Pixel, Full HD
- 16:9-Bildformat
- 16,7 Millionen darstellbare Farben
- 1000:1 Kontrastverhältnis
- 178° Gesamtbetrachtungswinkel
- 14 ms LCD-Reaktionszeit
Konfigurierbare Helligkeit von 300 bis 1000 cd/m²
Die Displayhelligkeit kann abhängig von der gewählten Konfiguration zwischen 300 und 1000 cd/m² ausgelegt werden. Dadurch lässt sich der 21,5 Zoll Industrie Touchmonitor an unterschiedliche Lichtverhältnisse in Produktionshallen, Leitständen und technischen Kontrollbereichen anpassen.
Die erforderliche Helligkeit sollte anhand von Umgebungslicht, Einbauposition, Betriebsdauer, Leistungsaufnahme und Wärmeabfuhr ausgewählt werden. Eine Konfiguration mit 1000 cd/m² bedeutet nicht automatisch, dass das vollständige Gerät für direktes Sonnenlicht oder den ungeschützten Außeneinsatz geeignet ist.
Technische Hintergründe zu Zielhelligkeit, LED-Backlight, Leistungsaufnahme und thermischer Integration finden Sie in unserem Leitfaden zur High-Brightness-LCD-Auswahl und Wärmeableitung .
Die LED-Hintergrundbeleuchtung besitzt eine angegebene Lebensdauer von bis zu 30.000 Stunden. Die tatsächliche Lebensdauer hängt von Helligkeitseinstellung, Betriebstemperatur, Einschaltdauer und thermischen Einbaubedingungen ab.
PCAP-Touch mit AG-Oberfläche und 3H-Hartbeschichtung
Die kapazitive PCAP-Touchtechnologie ermöglicht die direkte Bedienung von Maschinenoberflächen, Produktionsübersichten und Prozessvisualisierungen. Die entspiegelte AG-Oberfläche reduziert störende Reflexionen durch Hallen- und Arbeitsplatzbeleuchtung.
Eine 3H-Hartbeschichtung unterstützt die Widerstandsfähigkeit der Oberfläche im industriellen Bedienalltag. Die konkrete Touchschnittstelle, Treiberunterstützung und Kompatibilität mit dem vorgesehenen Betriebssystem müssen anhand der ausgewählten Touch-Controller-Konfiguration bestätigt werden.
Weitere Bildschirmgrößen, Glasformen und Touchkonfigurationen finden Sie in unserer Übersicht der kapazitiven Touchscreen-Monitore für industrielle OEM-Projekte .
Für Produktionsleitstände und Prozessüberwachung
Der 21,5 Zoll Industrie Touchmonitor eignet sich besonders für Anwendungen, bei denen mehrere Maschinenbereiche, Produktionsdaten und Prozesszustände gleichzeitig dargestellt werden sollen.
- Produktionsleitstände und Kontrollstationen
- Anlagenvisualisierung und Prozessüberwachung
- Automatisierungs- und Fertigungsanlagen
- Maschinensteuerungen und HMI-Bedienplätze
- Verpackungs- und Materialflusssysteme
- Betriebsdatenerfassung und Produktionsübersichten
- Stationäre Maschinen- und Linienüberwachung
- Kundenspezifische industrielle Bediengeräte
Weitere Anwendungsbeispiele und Integrationsmöglichkeiten finden Sie bei unseren industriellen Touch-Display-Lösungen für Automation und Maschinenbau .
HDMI, VGA und LVDS für Systemintegratoren
Als externe Videosignale stehen HDMI und VGA zur Verfügung. HDMI ermöglicht die Verbindung mit modernen Industrie-PCs und Embedded-Systemen. VGA unterstützt die Integration in bestehende Steuerungsrechner und ältere Anlagenplattformen.
Die interne Verbindung zwischen Controllerplatine und LCD erfolgt über LVDS. Die Controllerplatine RTD2513V2.1-1L unterstützt HDMI, VGA und LVDS. Der Monitor wird mit 12 V DC versorgt; die maximale Leistungsaufnahme beträgt 40 W.
Bei diesem Produkt handelt es sich um einen Touchmonitor ohne integrierten Prozessor und ohne eigenes Betriebssystem. Für Bildausgabe, Software und Maschinensteuerung wird ein externer Industrie-PC, Embedded Controller oder eine andere kompatible Signalquelle benötigt.
VESA-Montage für Maschinen und Leitstände
Die VESA-Aufnahme mit 100 × 100 mm Lochabstand ermöglicht die Befestigung an kompatiblen Wandhalterungen, Maschinenarmen und industriellen Bedienplätzen.

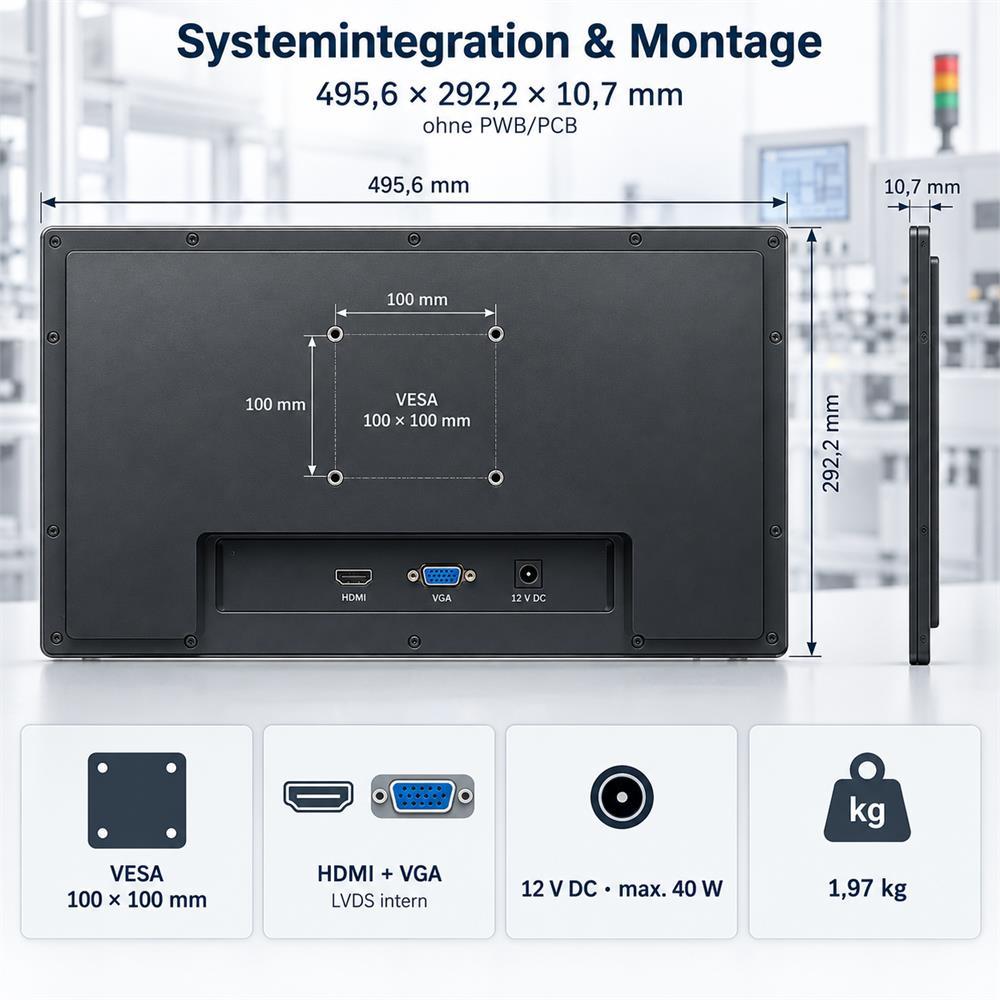

Die angegebenen Modulabmessungen ohne zusätzlichen PWB/PCB-Aufbau betragen 495,6 × 292,2 × 10,7 mm. Das Gewicht ohne Standfuß liegt bei ungefähr 1,97 kg.
Vor der Musterbestellung sollten Montageraum, Kabelführung, Anschlusszugang, Befestigungspunkte und Tragfähigkeit der vorgesehenen Halterung anhand der freigegebenen technischen Zeichnung geprüft werden.
Betriebsbedingungen für industrielle Innenanwendungen
Der bestätigte Betriebstemperaturbereich liegt zwischen 0 °C und +50 °C. Für die Lagerung ist ein Temperaturbereich von −20 °C bis +60 °C angegeben. Die zulässige relative Luftfeuchtigkeit beträgt 10 bis 90 % RH.
Die endgültige Eignung hängt zusätzlich von Einbauposition, Belüftung, Kondensationsgefahr, Stromversorgung, Gehäusekonstruktion und der thermischen Belastung des vollständigen Gerätes ab.
Für diese Produktkonfiguration wurde keine IP-Schutzart angegeben. Der Touchmonitor darf deshalb nicht ohne zusätzliche Bestätigung als wasserdicht, IP65 oder IP67 angeboten werden.
Technische Daten des 21,5-Zoll-Touchmonitors
| Produkttyp | Industrieller PCAP-Touchmonitor |
|---|---|
| Bildschirmdiagonale | 21,5 Zoll |
| LCD-Modell | DV215FHM-NN0 |
| Aktiver Anzeigebereich | 476,064 × 267,786 mm |
| Pixelabstand | 0,24795 × 0,24795 mm |
| Auflösung | 1920 × 1080 Pixel, Full HD |
| Seitenverhältnis | 16:9 |
| Touchtechnologie | Projected Capacitive Touch, PCAP |
| Touchoberfläche | AG-Oberfläche, 3H-Hartbeschichtung |
| Helligkeit | 300–1000 cd/m², konfigurierbar |
| Kontrastverhältnis | 1000:1 |
| Darstellbare Farben | 16,7 Millionen |
| Betrachtungswinkel | 89°/89° horizontal und 89°/89° vertikal |
| LCD-Reaktionszeit | 14 ms |
| Hintergrundbeleuchtung | LED |
| Lebensdauer der Hintergrundbeleuchtung | Bis zu 30.000 Stunden |
| Externe Videosignale | HDMI und VGA |
| Interne LCD-Schnittstelle | LVDS |
| Versorgungsspannung | DC 12 V |
| Maximale Leistungsaufnahme | 40 W |
| Betriebstemperatur | 0 °C bis +50 °C |
| Lagertemperatur | −20 °C bis +60 °C |
| Relative Luftfeuchtigkeit | 10–90 % RH |
| Modulabmessungen ohne PWB/PCB | 495,6 × 292,2 × 10,7 mm |
| Montage | VESA 100 × 100 mm |
| Gewicht ohne Standfuß | Ca. 1,97 kg |
| Controllerplatine | RTD2513V2.1-1L |
| Integrierter Computer | Nein, externer Host erforderlich |
| IP-Schutzart | Für diese Konfiguration nicht angegeben |
21,5 Zoll Touchmonitor für OEM-Projekte
Der 21,5 Zoll PCAP Industrie Touchmonitor richtet sich an Maschinenbauer, Automatisierungsunternehmen, Gerätehersteller und Systemintegratoren. Abhängig von Anwendung, Projektmenge und Einbausituation können Helligkeit, Glasgestaltung, Schnittstellen, Kabel und mechanische Integration projektbezogen abgestimmt werden.
Der endgültige Lieferumfang sowie alle kundenspezifischen Eigenschaften werden anhand des freigegebenen Musters, der technischen Zeichnung und der vereinbarten Projektdokumentation bestätigt.
Mehr zum Entwicklungs- und Beschaffungsablauf erfahren Sie bei unseren OEM/ODM-Touchdisplay-Lösungen . Informationen zu Fertigung, Montage und Funktionsprüfung finden Sie im Unternehmensprofil von Ever Glory .
Häufige Fragen zum 21,5-Zoll-Industrie-Touchmonitor
Ist die Helligkeit von 1000 cd/m² standardmäßig enthalten?
Nein. Die Helligkeit ist abhängig von der gewählten Konfiguration zwischen 300 und 1000 cd/m² verfügbar. Die passende Ausführung wird anhand der Umgebungshelligkeit und thermischen Bedingungen ausgewählt.
Besitzt der Touchmonitor einen integrierten Computer?
Nein. Das Produkt besitzt keine integrierte CPU und kein eigenes Betriebssystem. Für Bildausgabe, Software und Prozesssteuerung wird ein externer Host benötigt.
Welche Videosignale werden unterstützt?
HDMI und VGA stehen als externe Videosignale zur Verfügung. Die interne Verbindung zwischen Controllerplatine und LCD erfolgt über LVDS.
Ist der Monitor für Produktionsleitstände geeignet?
Das 21,5-Zoll-Format und die Full-HD-Auflösung bieten ausreichend Platz für Prozessbilder, Maschinenzustände, Diagramme und Alarmmeldungen. Die endgültige Integration muss mit der verwendeten Software, Signalquelle und Montagekonstruktion geprüft werden.
Ist der Touchmonitor wasserdicht oder IP67-zertifiziert?
Für diese Ausführung wurde keine IP-Schutzart angegeben. Das Produkt darf daher nicht ohne zusätzliche Bestätigung als wasserdicht, IP65 oder IP67 angeboten werden.
Sind kundenspezifische Ausführungen möglich?
Projektbezogene Anpassungen können entsprechend Einbauzeichnung, Helligkeitsanforderung, Schnittstellen, Glasgestaltung, Kabelführung und Bestellmenge bewertet werden.
