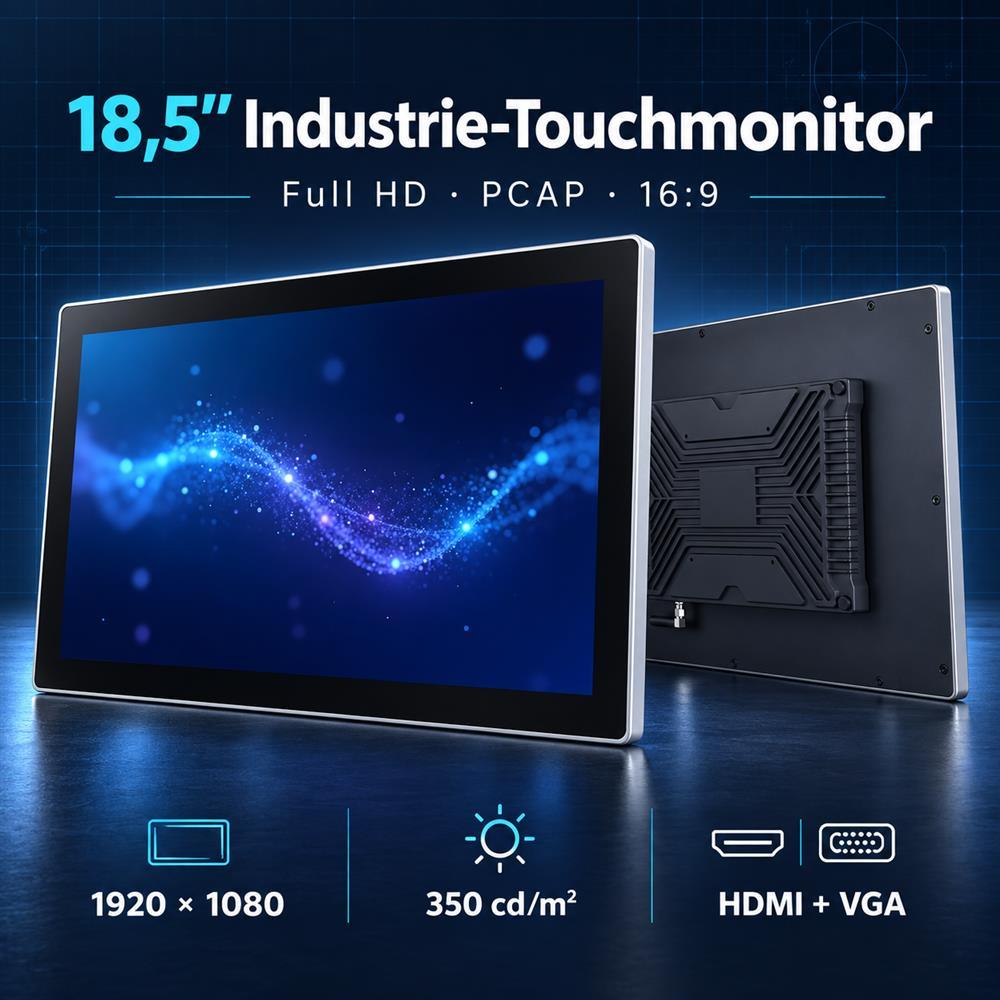

Der 18,5 Zoll Industrie-Touchmonitor kombiniert ein Full-HD-Display mit kapazitiver Touchbedienung, HDMI- und VGA-Eingängen sowie VESA-100 × 100-mm-Montage. Er eignet sich für Prüfgeräte, Kontrollsysteme, Messgeräte und industrielle Anwendungen mit einem externen Host-System.
Der 18,5 Zoll Industrie-Touchmonitor kombiniert ein Full-HD-Display mit kapazitiver Touchbedienung, HDMI- und VGA-Eingängen sowie einer VESA-100 × 100-mm-Befestigung. Er eignet sich für Prüfgeräte, Kontrollsysteme, Messgeräte, Analysegeräte und industrielle Bedienlösungen mit einem externen Host-System.
Mit 1920 × 1080 Pixeln, 350 cd/m² Helligkeit und einem Kontrastverhältnis von 1000:1 bietet das 16:9-Display ausreichend Platz für Messwerte, Prozessdaten, Bedienfelder, Diagramme und Statusanzeigen. Der Monitor besitzt kein integriertes Betriebssystem und ist damit klar von einem Android- oder Windows-Panel-PC zu unterscheiden.

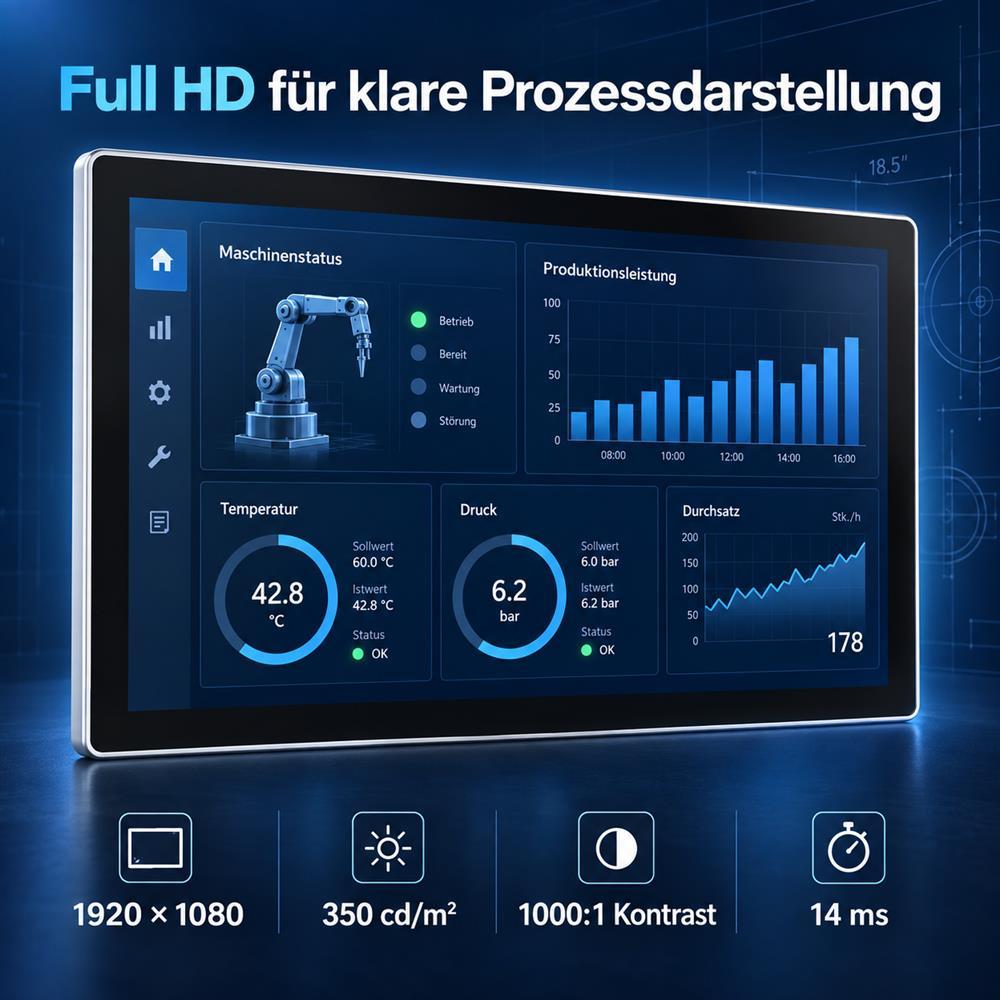

Die Full-HD-Auflösung von 1920 × 1080 Pixeln ermöglicht eine übersichtliche Darstellung komplexer Bedienoberflächen. Messwerte, Kurven, Maschinenzustände, Prüfergebnisse und Prozessinformationen können auf einer gemeinsamen Benutzeroberfläche angeordnet werden.
Das Display bietet eine aktive Anzeigefläche von 408,96 × 230,04 mm, eine Helligkeit von 350 cd/m² und ein Kontrastverhältnis von 1000:1. Betrachtungswinkel von 89°/89° horizontal und 89°/89° vertikal unterstützen eine gut erkennbare Darstellung aus unterschiedlichen Bedienpositionen. Die Reaktionszeit beträgt 14 ms.

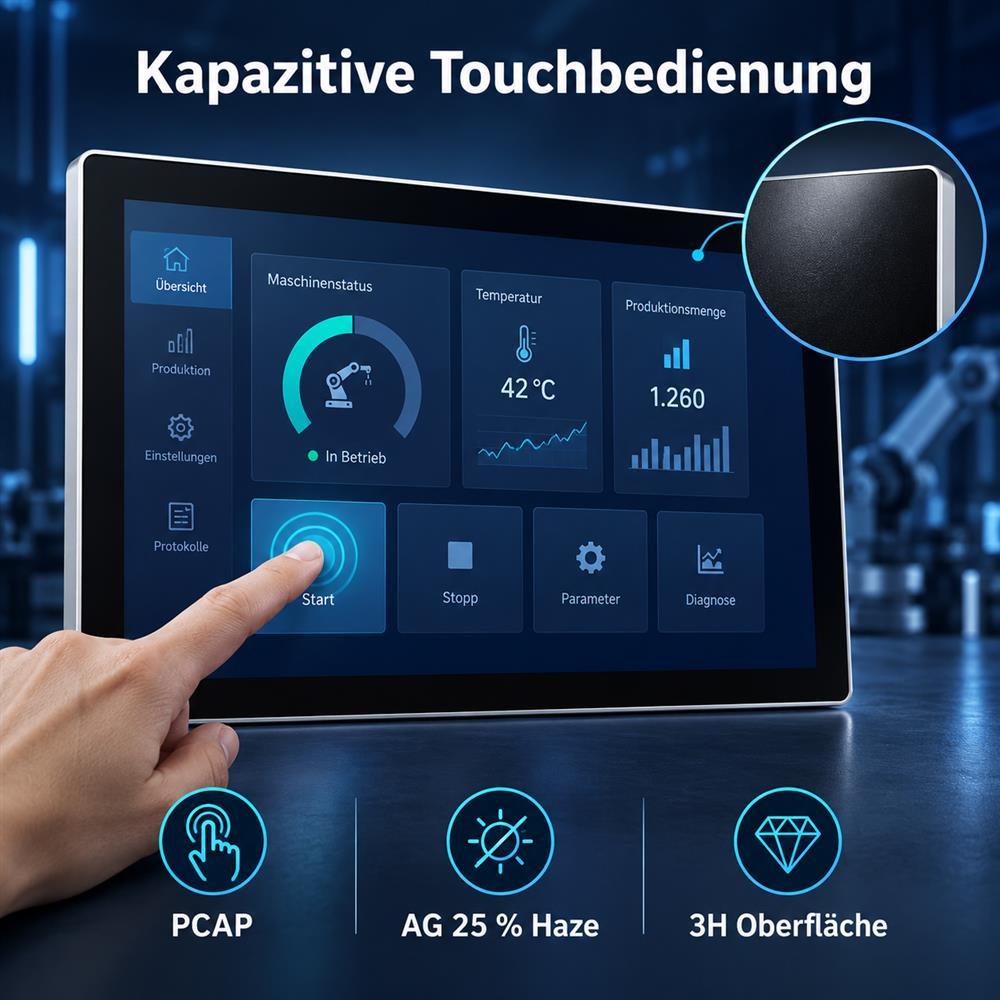

Der integrierte kapazitive Touchscreen ermöglicht eine direkte Bedienung der angeschlossenen Prüf-, Mess- oder Kontrollsoftware. Die entspiegelte Oberfläche mit 25 % Haze reduziert störende Reflexionen in beleuchteten Arbeitsumgebungen. Eine Oberflächenhärte von 3H bietet zusätzlichen Schutz bei regelmäßiger Nutzung.
Die endgültige Touch-Kommunikationsschnittstelle, Controllerkonfiguration und Kompatibilität mit dem vorgesehenen Host-System sollten vor der Serienfreigabe projektbezogen bestätigt werden. Eine Musterprüfung unter realen Einbau- und Bedienbedingungen wird empfohlen.
Der 18,5 Zoll PCAP-Touchmonitor verfügt über HDMI- und VGA-Videoeingänge. Dadurch kann er mit geeigneten Industrie-PCs, Embedded-Computern, Prüfgeräten und bestehenden Kontrollsystemen verbunden werden.
Dieses Modell ist ein Touchmonitor ohne integriertes Betriebssystem. Rechenleistung, Anwendungssoftware und Prozesssteuerung werden durch das angeschlossene Host-System bereitgestellt.

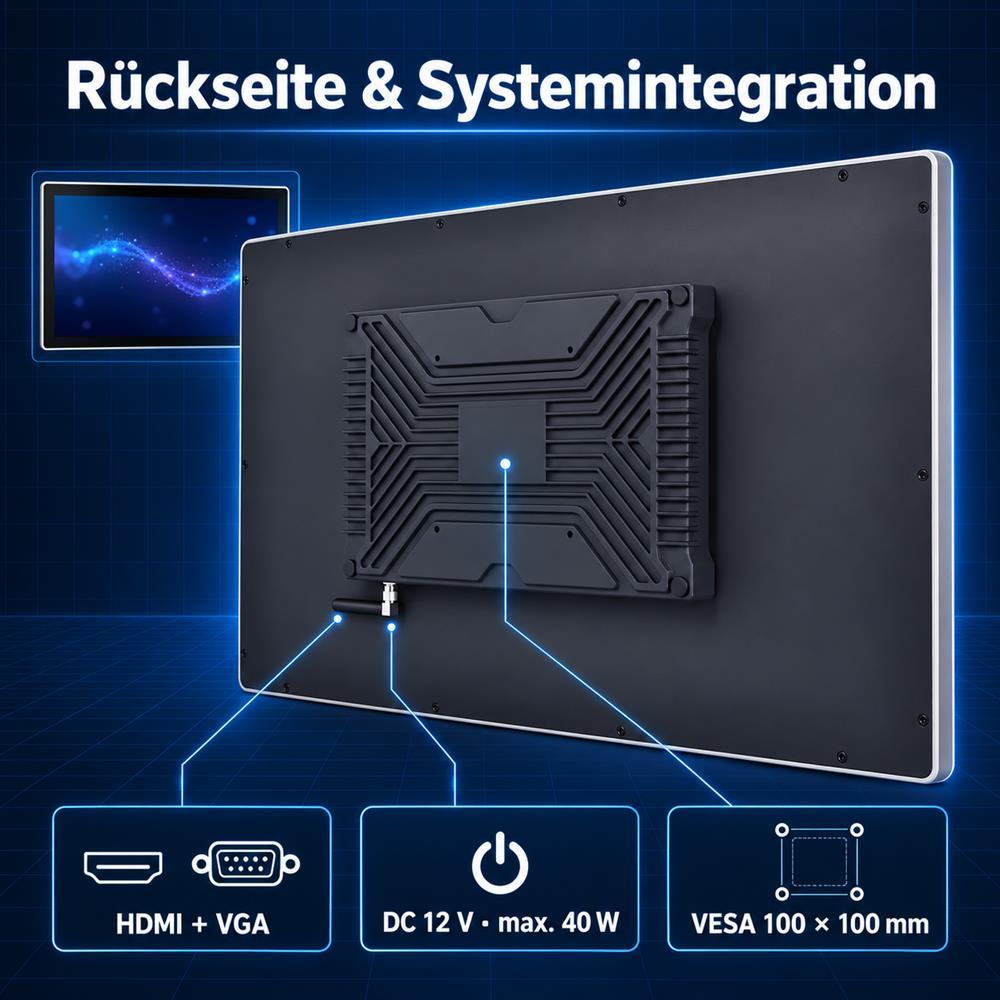

Die rückseitige VESA-100 × 100-mm-Aufnahme unterstützt die Montage an geeigneten Halterungen, Geräteaufbauten und industriellen Bedienplätzen. Die Ausführung eignet sich für Wandmontage sowie für die Integration in Prüf- und Kontrollsysteme.
Die angegebenen Gehäuseabmessungen betragen 430,4 × 254,6 × 12,0 mm ohne zusätzlichen PWB- beziehungsweise PCB-Aufbau. Das Gewicht ohne Standfuß liegt bei ungefähr 1,40 kg. Einbauraum, Kabelausrichtung, Halterung und Belüftung sollten anhand der freigegebenen Zeichnung geprüft werden.

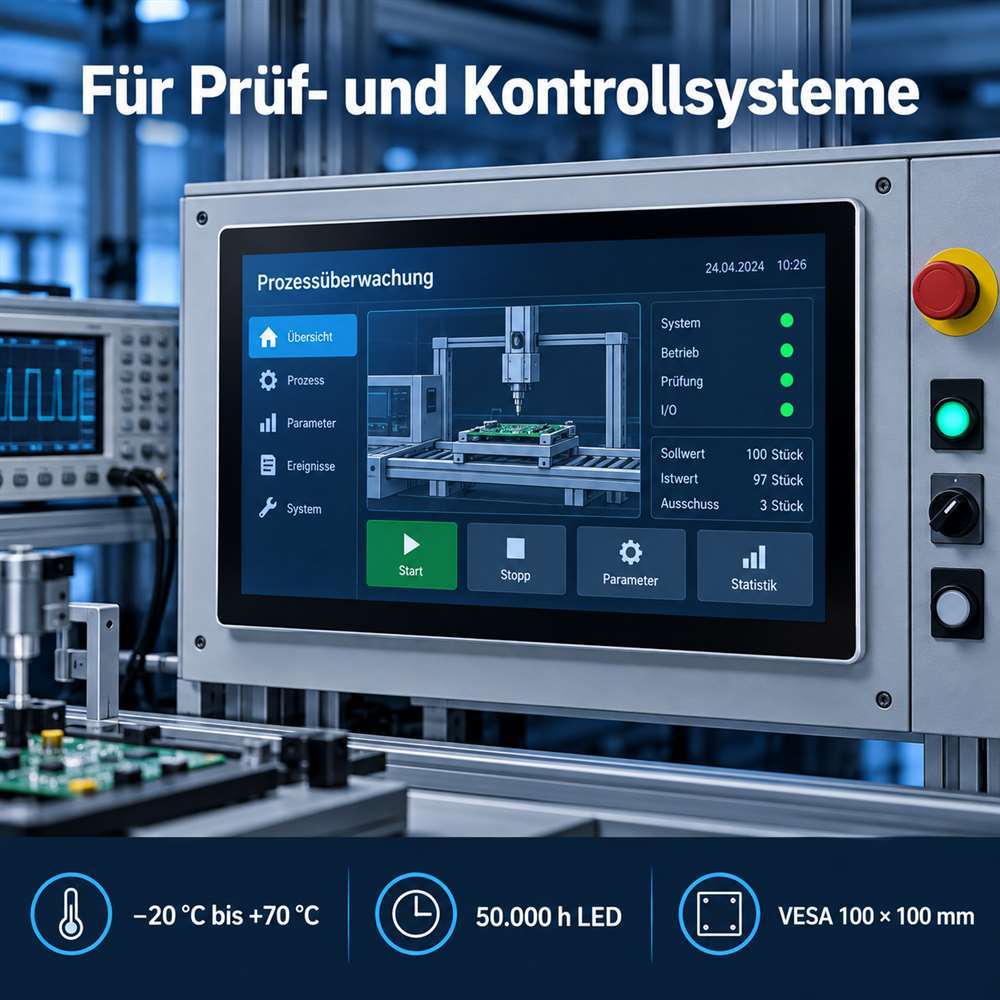

Der spezifizierte Betriebs- und Lagertemperaturbereich beträgt jeweils −20 bis +70 °C. Damit eignet sich der Industrie-Touchmonitor für Anwendungen mit höheren thermischen Anforderungen als typische Büro- oder Consumer-Monitore.
Die tatsächliche Temperaturentwicklung hängt von Einbausituation, Luftzirkulation, Einschaltdauer und Umgebungsbedingungen ab. Vor einem Serienprojekt sollte die komplette Gerätekonstruktion deshalb im vorgesehenen Temperaturbereich getestet werden.
| Produkttyp | Industrie-Touchmonitor |
| Displaygröße | 18,5 Zoll |
| Seitenverhältnis | 16:9 |
| Auflösung | 1920 × 1080 Pixel, Full HD |
| Aktive Anzeigefläche | 408,96 × 230,04 mm |
| Pixelabstand | 0,071 × 0,213 mm |
| Darstellbare Farben | 16,7 Millionen |
| Helligkeit | 350 cd/m² |
| Kontrastverhältnis | 1000:1 |
| Reaktionszeit | 14 ms |
| Betrachtungswinkel | 89°/89° horizontal, 89°/89° vertikal |
| Hintergrundbeleuchtung | LED |
| Lebensdauer der Hintergrundbeleuchtung | Bis zu 50.000 Stunden |
| Touchtechnologie | Kapazitiver Touchscreen, PCAP |
| Touchoberfläche | Entspiegelt, 25 % Haze, 3H |
| Videoschnittstellen | HDMI und VGA |
| Interne Displayanbindung | LVDS |
| Stromversorgung | DC 12 V |
| Maximale Leistungsaufnahme | 40 W |
| Betriebstemperatur | −20 bis +70 °C |
| Lagertemperatur | −20 bis +70 °C |
| Relative Luftfeuchtigkeit | 10 bis 90 % RH |
| Montage | Wandmontage, VESA 100 × 100 mm |
| Gehäuseabmessungen | 430,4 × 254,6 × 12,0 mm, ohne PWB/PCB |
| Gewicht | Ca. 1,40 kg, ohne Standfuß |
| LCD-Modell | QV185FHM-N80 |
| Controllerboard | RTD2513V2.1-1L, HDMI + VGA + LVDS |
Ever Glory unterstützt OEM-Kunden, Gerätehersteller und Systemintegratoren bei der Auswahl und Integration industrieller Touchmonitore. Je nach Projekt können Gehäuseintegration, Anschlusskabel, Touchcontroller, Glasdesign und weitere mechanische oder elektrische Anforderungen geprüft werden.
Für eine technische Bewertung und ein passendes Angebot senden Sie uns bitte folgende Projektdaten:
Weitere Informationen finden Sie unter OEM- und ODM-Touchdisplay-Lösungen. Einen Überblick über verwandte Modelle bietet unsere Kategorie für kapazitive Touchmonitore.
Nein. Es handelt sich um einen kapazitiven Touchmonitor ohne integriertes Betriebssystem. Für die Anwendung, Datenverarbeitung und Gerätesteuerung wird ein externer Industrie-PC, Embedded-Computer oder ein anderes geeignetes Host-System benötigt.
Die angegebene Ausführung unterstützt HDMI und VGA als externe Videoeingänge. LVDS dient als interne elektrische Displayanbindung.
Die Touch-Kommunikationsschnittstelle und Controllerkonfiguration werden entsprechend der ausgewählten Produktausführung und des verwendeten Host-Systems bestätigt. Diese Angaben sollten vor der Musterbestellung im technischen Datenblatt festgelegt werden.
Der spezifizierte Betriebstemperaturbereich beträgt −20 bis +70 °C. Vor einer Serienfreigabe sollte die vollständige Gerätekonstruktion unter den tatsächlichen Einbau-, Belüftungs- und Betriebsbedingungen geprüft werden.
Die Rückseite besitzt eine VESA-100 × 100-mm-Aufnahme für geeignete Halterungen und Systemkonstruktionen.
Eine Musterprüfung wird empfohlen, um Bilddarstellung, Touchfunktion, Host-Kompatibilität, Kabel, Einbau und Temperaturverhalten vor der Serienfreigabe zu validieren.
Senden Sie Ihre Anwendung, Schnittstellenanforderungen, Einbausituation, Musterstückzahl und geplante Jahresmenge über das Kontaktformular. Wir prüfen anschließend die passende Konfiguration für Ihr Projekt.
