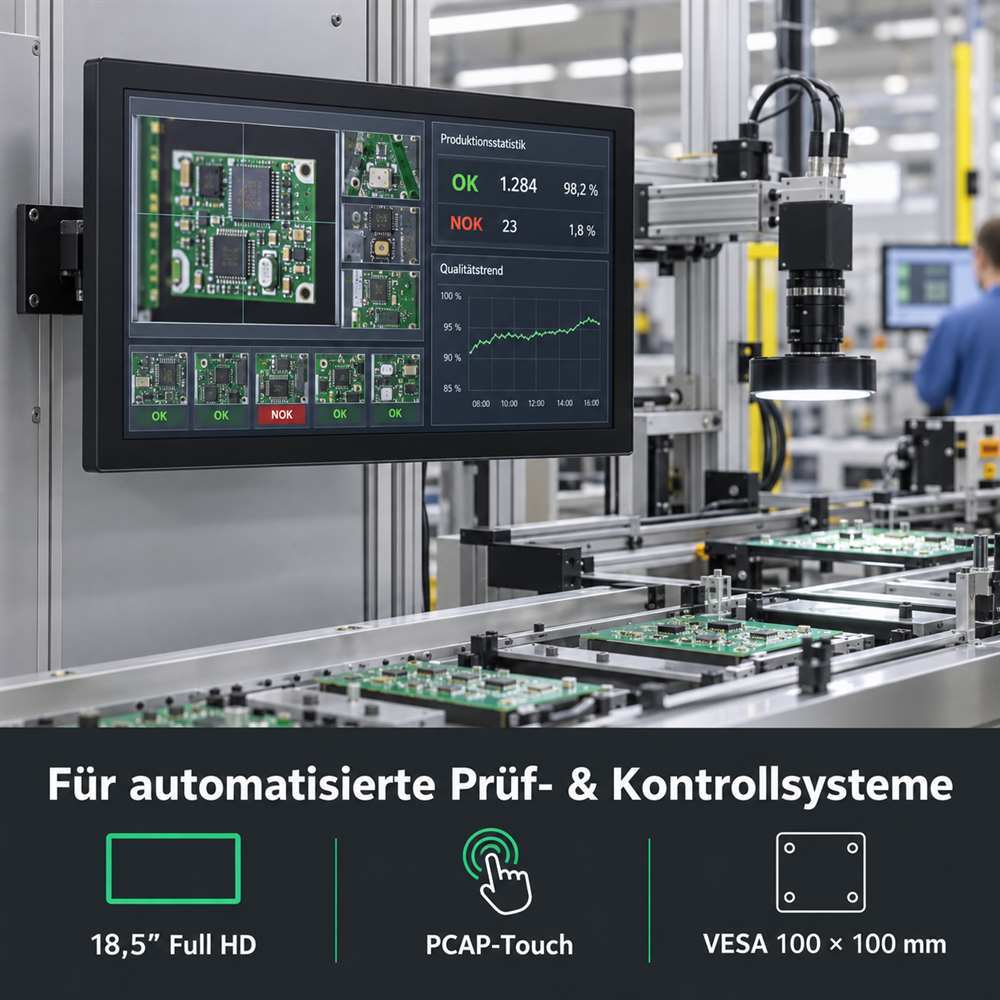

Der 18,5 Zoll Industrie Touchmonitor ist für die Integration in automatisierte Prüf-, Mess- und Kontrollsysteme vorgesehen. Die Full-HD-Auflösung von 1920 × 1080 Pixeln, die kapazitive PCAP-Touchtechnologie und eine konfigurierbare Helligkeit von 300 bis 1000 cd/m² ermöglichen eine übersichtliche Darstellung von Prüfbildern, Messwerten, Prozessdaten und Produktionsstatistiken.
Mit HDMI, VGA, interner LVDS-Anbindung und einer VESA-Aufnahme von 100 × 100 mm lässt sich der Monitor in Prüfgeräte, Bildverarbeitungssysteme, Maschinenbedienplätze und industrielle Kontrollstationen integrieren. Weitere Displaygrößen finden Sie in unserem Sortiment an industriellen Touchmonitoren für Maschinen und Prüfsysteme .
18,5-Zoll-Touchmonitor anfragen | OEM/ODM-Projekt besprechen

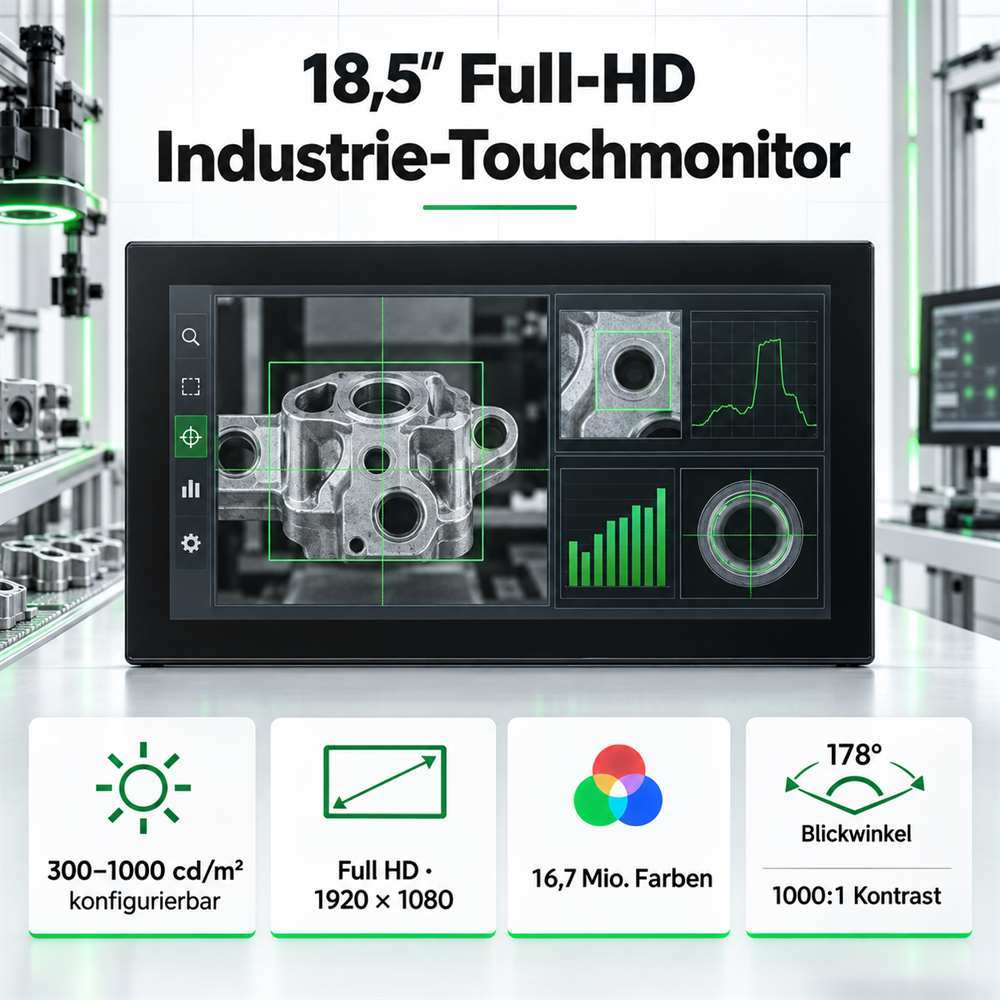

Full-HD-Anzeige für industrielle Qualitätskontrolle
Das 18,5-Zoll-Display arbeitet mit einer nativen Auflösung von 1920 × 1080 Pixeln im 16:9-Format. Dadurch steht ausreichend Anzeigefläche für Kamerabilder, Prüfergebnisse, Diagramme, Messkurven, Alarmmeldungen und Bedienfelder zur Verfügung.
Mit 16,7 Millionen darstellbaren Farben, einem Kontrastverhältnis von 1000:1 und einem Betrachtungswinkel von 89°/89° horizontal sowie 89°/89° vertikal können Bildinformationen und Prozessdaten aus unterschiedlichen Bedienpositionen erkannt werden.
- 18,5 Zoll Bildschirmdiagonale
- 1920 × 1080 Pixel, Full HD
- 16:9-Bildformat
- 16,7 Millionen darstellbare Farben
- 1000:1 Kontrastverhältnis
- 178° Gesamtbetrachtungswinkel
- 14 ms LCD-Reaktionszeit

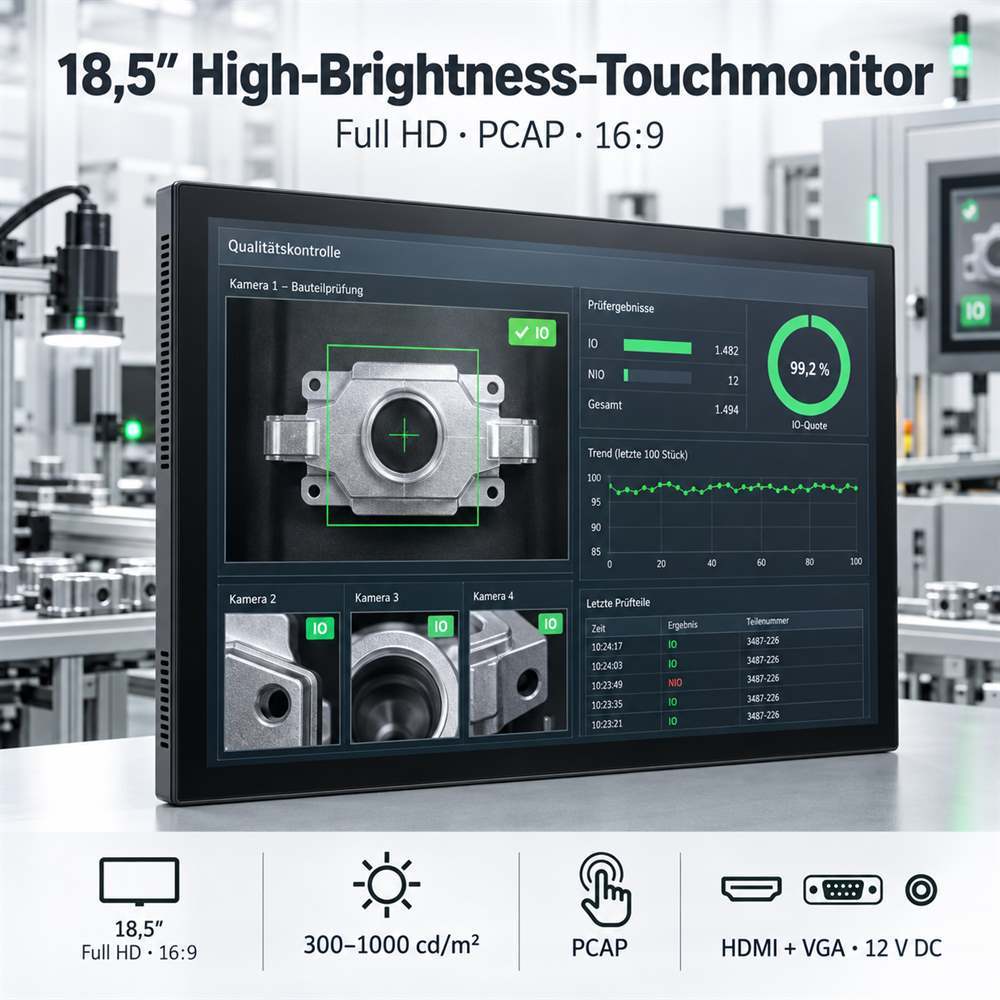

Konfigurierbare Helligkeit von 300 bis 1000 cd/m²
Die Displayhelligkeit kann abhängig von der gewählten Produktkonfiguration zwischen 300 und 1000 cd/m² ausgelegt werden. Dadurch lässt sich der Industrie Touchmonitor an unterschiedliche Beleuchtungsbedingungen in Produktionshallen, Prüfstationen und technischen Kontrollbereichen anpassen.
Eine höhere Helligkeit beeinflusst Leistungsaufnahme, Wärmeentwicklung und die erforderliche Belüftung. Die passende Ausführung sollte deshalb anhand der tatsächlichen Einbauposition, Umgebungshelligkeit und Betriebsdauer ausgewählt werden. Technische Hintergründe finden Sie in unserem Leitfaden zur High-Brightness-LCD-Auswahl und Wärmeableitung .
Die LED-Hintergrundbeleuchtung besitzt eine angegebene Lebensdauer von bis zu 50.000 Stunden. Die tatsächliche Lebensdauer hängt unter anderem von Helligkeitseinstellung, Betriebstemperatur, Einschaltdauer und thermischen Einbaubedingungen ab.

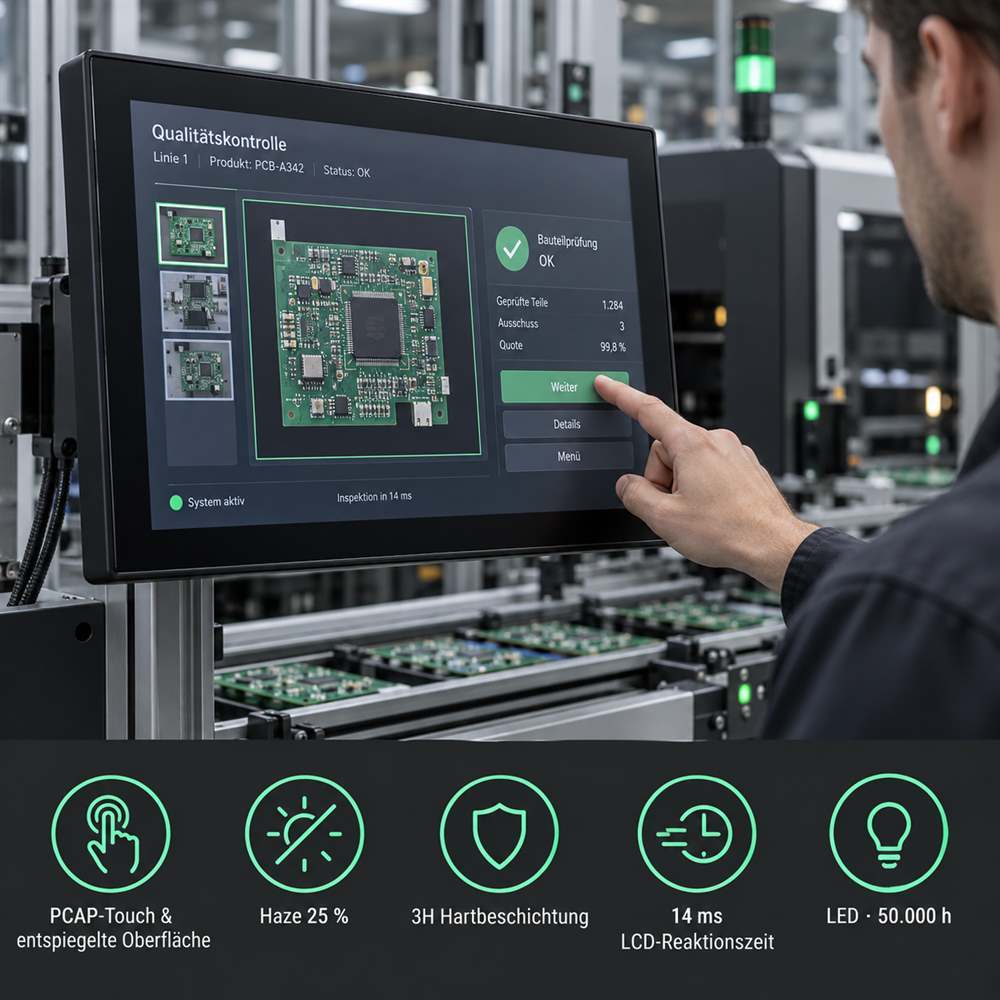

PCAP-Touch mit 25 % Haze und 3H-Hartbeschichtung
Die kapazitive PCAP-Touchtechnologie ermöglicht die direkte Bedienung von Prüfprogrammen, Maschinenoberflächen und Prozessvisualisierungen. Die Oberfläche besitzt einen Haze-Wert von 25 %, wodurch störende Lichtreflexionen in beleuchteten Arbeitsbereichen reduziert werden können.
Eine 3H-Hartbeschichtung unterstützt die Widerstandsfähigkeit der Oberfläche im industriellen Bedienalltag. Die konkrete Touchschnittstelle, Treiberunterstützung und Kompatibilität mit dem vorgesehenen Betriebssystem müssen anhand der ausgewählten Touch-Controller-Konfiguration bestätigt werden.
Weitere Größen, Glasformen und Touchkonfigurationen finden Sie in unserer Übersicht der kapazitiven Touchscreen-Monitore für OEM-Projekte .
Für Prüf-, Mess- und Inspektionssysteme
Der 18,5 Zoll Industrie Touchmonitor eignet sich für Anwendungen, bei denen Prüfergebnisse, Kamerabilder und Prozessinformationen auf einer übersichtlichen Bedienoberfläche dargestellt werden sollen.
- Automatisierte Prüf- und Kontrollanlagen
- AOI- und Bildverarbeitungssysteme
- Qualitätssicherungsstationen
- Industrielle Mess- und Prüfgeräte
- Produktions- und Montagelinien
- Maschinenvisualisierung und HMI-Bedienplätze
- Prozessüberwachung und Betriebsdatendarstellung
- Stationäre industrielle Kontrollterminals
Weitere Anwendungsbeispiele finden Sie bei unseren industriellen Touch-Display-Lösungen für Automation und Prüfgeräte .
HDMI, VGA und LVDS für die Systemintegration
Als externe Videosignale stehen HDMI und VGA zur Verfügung. HDMI unterstützt die Verbindung mit modernen Industrie-PCs und Embedded-Systemen, während VGA die Einbindung vorhandener Steuerungsrechner und älterer Anlagenplattformen ermöglicht.
Die interne Verbindung zwischen Controllerplatine und LCD erfolgt über LVDS. Die Wide-Temperature-Controllerplatine RTD2513V2.1-1L unterstützt HDMI, VGA und LVDS. Der Monitor wird mit 12 V DC versorgt; die maximale Leistungsaufnahme beträgt 40 W.
Bei diesem Produkt handelt es sich um einen Touchmonitor ohne integrierten Prozessor und ohne eigenes Betriebssystem. Für Bildausgabe, Software und Maschinensteuerung wird ein externer Industrie-PC, Embedded Controller oder eine andere kompatible Signalquelle benötigt.

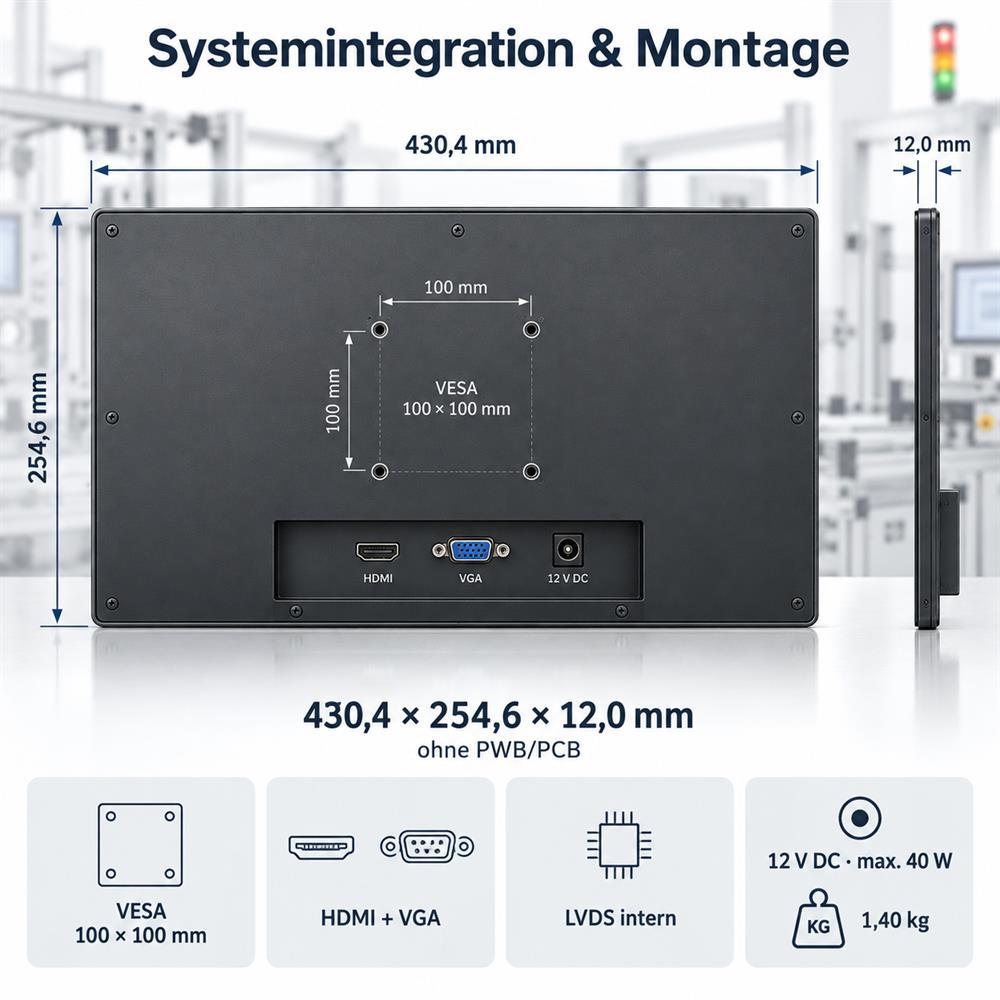

VESA-Montage für Maschinen und Kontrollplätze
Die VESA-Aufnahme mit 100 × 100 mm Lochabstand ermöglicht die Befestigung an kompatiblen Wandhalterungen, Maschinenarmen und industriellen Bedienplätzen.
Die angegebenen Modulabmessungen ohne zusätzlichen PWB/PCB-Aufbau betragen 430,4 × 254,6 × 12,0 mm. Das Gewicht ohne Standfuß liegt bei ungefähr 1,40 kg.
Vor der Musterbestellung sollten Montageraum, Kabelführung, Anschlusszugang, Befestigungspunkte und Belastbarkeit der Halterung anhand der freigegebenen technischen Zeichnung geprüft werden.
Industrieller Temperaturbereich
Der bestätigte Betriebstemperaturbereich liegt zwischen −20 °C und +70 °C. Für die Lagerung ist ebenfalls ein Temperaturbereich von −20 °C bis +70 °C angegeben. Die zulässige relative Luftfeuchtigkeit beträgt 10 bis 90 % RH.
Die endgültige Eignung hängt zusätzlich von der Einbausituation, Belüftung, Kondensationsgefahr, Stromversorgung und thermischen Belastung des vollständigen Gerätes ab.
Technische Daten des 18,5-Zoll-Touchmonitors
| Produkttyp | Industrieller PCAP-Touchmonitor |
|---|---|
| Bildschirmdiagonale | 18,5 Zoll |
| LCD-Modell | QV185FHM-N80 |
| Aktiver Anzeigebereich | 408,96 × 230,04 mm |
| Pixelangabe laut Datenblatt | 0,071 (H) × 0,213 (V) mm |
| Auflösung | 1920 × 1080 Pixel, Full HD |
| Seitenverhältnis | 16:9 |
| Touchtechnologie | Projected Capacitive Touch, PCAP |
| Touchoberfläche | 25 % Haze, 3H-Hartbeschichtung |
| Helligkeit | 300–1000 cd/m², konfigurierbar |
| Kontrastverhältnis | 1000:1 |
| Darstellbare Farben | 16,7 Millionen |
| Betrachtungswinkel | 89°/89° horizontal und 89°/89° vertikal |
| LCD-Reaktionszeit | 14 ms |
| Hintergrundbeleuchtung | LED |
| Lebensdauer der Hintergrundbeleuchtung | Bis zu 50.000 Stunden |
| Externe Videosignale | HDMI und VGA |
| Interne LCD-Schnittstelle | LVDS |
| Versorgungsspannung | DC 12 V |
| Maximale Leistungsaufnahme | 40 W |
| Betriebstemperatur | −20 °C bis +70 °C |
| Lagertemperatur | −20 °C bis +70 °C |
| Relative Luftfeuchtigkeit | 10–90 % RH |
| Modulabmessungen ohne PWB/PCB | 430,4 × 254,6 × 12,0 mm |
| Montage | VESA 100 × 100 mm |
| Gewicht ohne Standfuß | Ca. 1,40 kg |
| Controllerplatine | RTD2513V2.1-1L |
| Integrierter Computer | Nein, externer Host erforderlich |
| IP-Schutzart | Für diese Konfiguration nicht angegeben |
Für OEM-Projekte und Systemintegratoren
Der 18,5 Zoll PCAP Industrie Touchmonitor richtet sich an Maschinenbauer, Prüfgerätehersteller, Automatisierungsunternehmen und Systemintegratoren. Abhängig von Anwendung, Projektmenge und Einbausituation können Helligkeit, Glasgestaltung, Schnittstellen, Kabel und mechanische Integration projektbezogen abgestimmt werden.
Der endgültige Lieferumfang sowie alle kundenspezifischen Eigenschaften werden anhand des freigegebenen Musters, der technischen Zeichnung und der vereinbarten Projektdokumentation bestätigt.
Mehr zum Projektablauf erfahren Sie bei unseren OEM/ODM-Touchdisplay-Lösungen . Informationen zu Produktion und Funktionsprüfung finden Sie unter Fertigung und Qualitätskontrolle bei Ever Glory .
Häufige Fragen zum 18,5-Zoll-Industrie-Touchmonitor
Ist die Helligkeit von 1000 cd/m² standardmäßig enthalten?
Nein. Die Helligkeit ist abhängig von der gewählten Konfiguration zwischen 300 und 1000 cd/m² verfügbar. Die passende Ausführung wird anhand der Umgebungshelligkeit und thermischen Bedingungen ausgewählt.
Besitzt der Touchmonitor einen integrierten Computer?
Nein. Der Monitor besitzt keine integrierte CPU und kein eigenes Betriebssystem. Für Bildausgabe und Software wird ein externer Host benötigt.
Welche Videosignale werden unterstützt?
HDMI und VGA stehen als externe Videosignale zur Verfügung. Die interne Verbindung zwischen Controllerplatine und LCD erfolgt über LVDS.
Ist der Monitor für AOI- und Bildverarbeitungssysteme geeignet?
Die Full-HD-Auflösung, das 18,5-Zoll-Format und die 14-ms-LCD-Reaktionszeit eignen sich für die Darstellung von Prüfbildern und Qualitätsdaten. Die endgültige Integration muss mit der verwendeten Kamera-, Software- und Host-Konfiguration geprüft werden.
Ist der Touchmonitor wasserdicht oder IP67-zertifiziert?
Für diese Ausführung wurde keine IP-Schutzart angegeben. Das Produkt darf daher nicht ohne zusätzliche Bestätigung als wasserdicht, IP65 oder IP67 angeboten werden.
Sind kundenspezifische Ausführungen möglich?
Projektbezogene Anpassungen können entsprechend Einbauzeichnung, Helligkeitsanforderung, Schnittstellen, Glasgestaltung, Kabelführung und Bestellmenge bewertet werden.
18,5-Zoll-Touchmonitor für Ihr Prüfsystem anfragen
Senden Sie uns Ihre Anforderungen zu Anwendung, Bildschirmhelligkeit, Einbauart, Schnittstellen, Betriebstemperatur, Musterstückzahl und geplantem Jahresbedarf. Unser Team prüft die technische Konfiguration und erstellt ein projektbezogenes Angebot.
- Anwendung und Maschinentyp
- Gewünschte Bildschirmhelligkeit
- Verwendeter Industrie-PC oder Embedded Controller
- Benötigte Video- und Touchschnittstellen
- Montageart und verfügbarer Einbauraum
- Musterstückzahl und erwarteter Jahresbedarf
- Gewünschter Liefer- und Projekttermin
