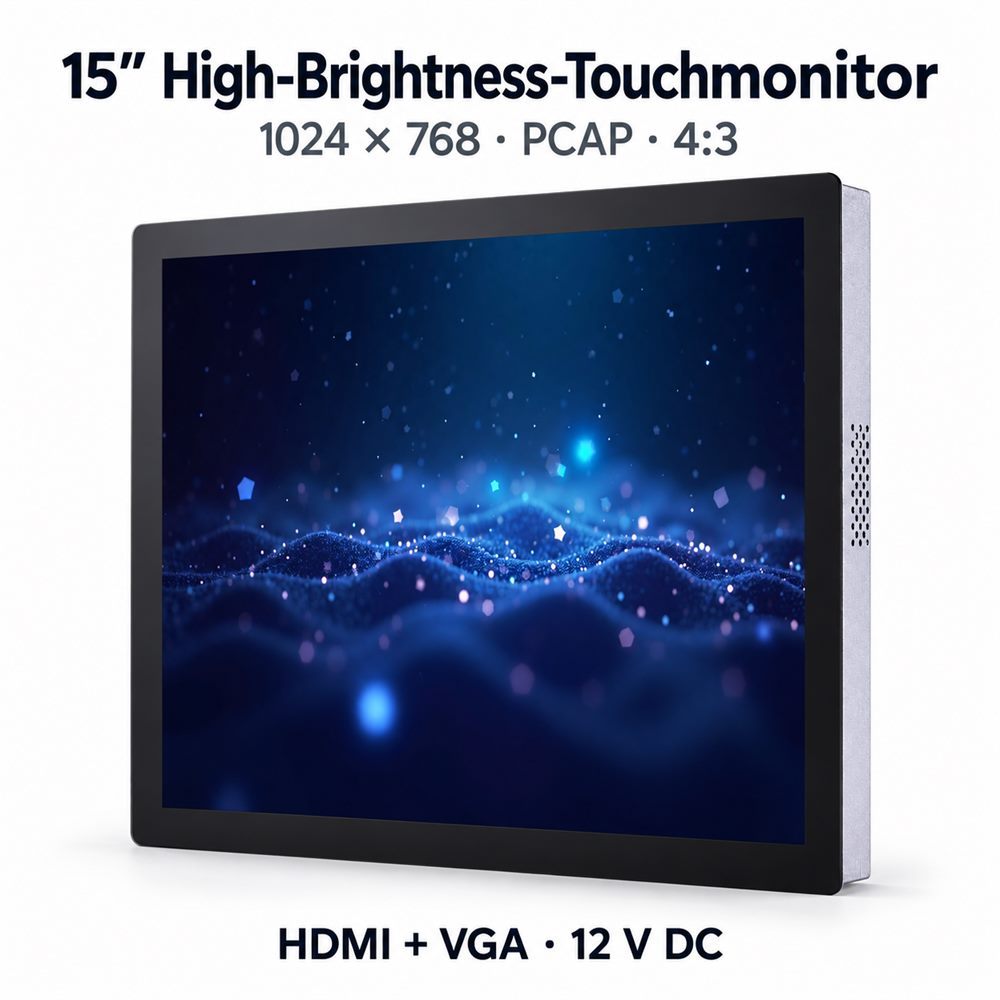

Der 15-Zoll High-Brightness Einbau-Touchmonitor kombiniert ein klassisches 4:3-Display mit kapazitiver PCAP-Touch-Bedienung und einer konfigurierbaren Helligkeit von 350 bis 1000 cd/m². Das Modell wurde für die Integration in Outdoor-Terminals, Industriegehäuse, Zugangssysteme, Parkterminals und andere Geräte mit hoher Umgebungshelligkeit entwickelt.
Mit 1024 × 768 Pixeln, HDMI, VGA, 12-V-DC-Versorgung und VESA 100 × 100 mm lässt sich der Monitor mit bestehenden Industrie-PCs, Embedded Controllern und älteren 4:3-Bedienoberflächen verbinden. Für den Außeneinsatz muss der Monitor in ein entsprechend geschütztes Gerätegehäuse eingebaut werden.

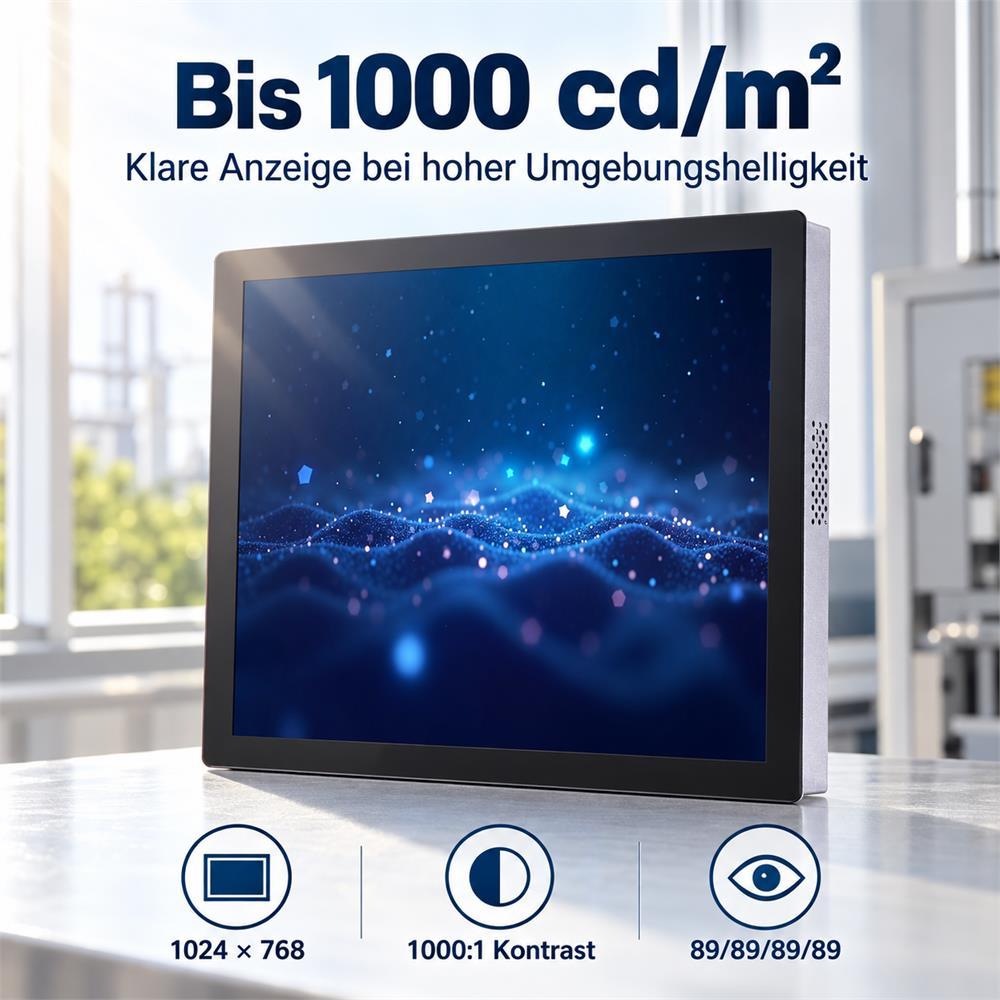

Normale Displays mit geringer Helligkeit können in Eingangsbereichen, an Fenstern oder in Outdoor-Terminals schwer ablesbar sein. Für dieses 15-Zoll-Modell stehen Helligkeitskonfigurationen zwischen 350 und 1000 cd/m² zur Verfügung. Dadurch kann die Anzeige an das Umgebungslicht und die Einbausituation des jeweiligen Projekts angepasst werden.
Die benötigte Helligkeit sollte anhand des Installationsortes, des Betrachtungswinkels, einer möglichen Überdachung und der tatsächlichen Sonneneinstrahlung ausgewählt werden. Für sehr helle oder direkt der Sonne ausgesetzte Standorte empfehlen wir die Freigabe eines Musters mit der vorgesehenen Gehäuse- und Glasstruktur.
Wichtig: Die Helligkeit ist konfigurationsabhängig. Bitte geben Sie bei der Anfrage an, ob 350, 500, 700 oder bis zu 1000 cd/m² benötigt werden.
Das 4:3-Format mit 1024 × 768 Pixeln eignet sich für Geräte, deren Software, Bedienoberfläche oder Gehäusekonstruktion auf eine klassische XGA-Auflösung ausgelegt ist. Es kann bei Modernisierungsprojekten helfen, eine bestehende Benutzeroberfläche weiterzuverwenden, ohne sie vollständig auf ein 16:9-Layout umzustellen.
Der aktive Anzeigebereich beträgt 304,128 × 228,096 mm. Der Betrachtungswinkel von 89/89/89/89 unterstützt eine stabile Darstellung aus unterschiedlichen Bedienpositionen. Das Kontrastverhältnis von 1000:1 sorgt für eine klare Trennung von Texten, Symbolen und Hintergrundflächen.

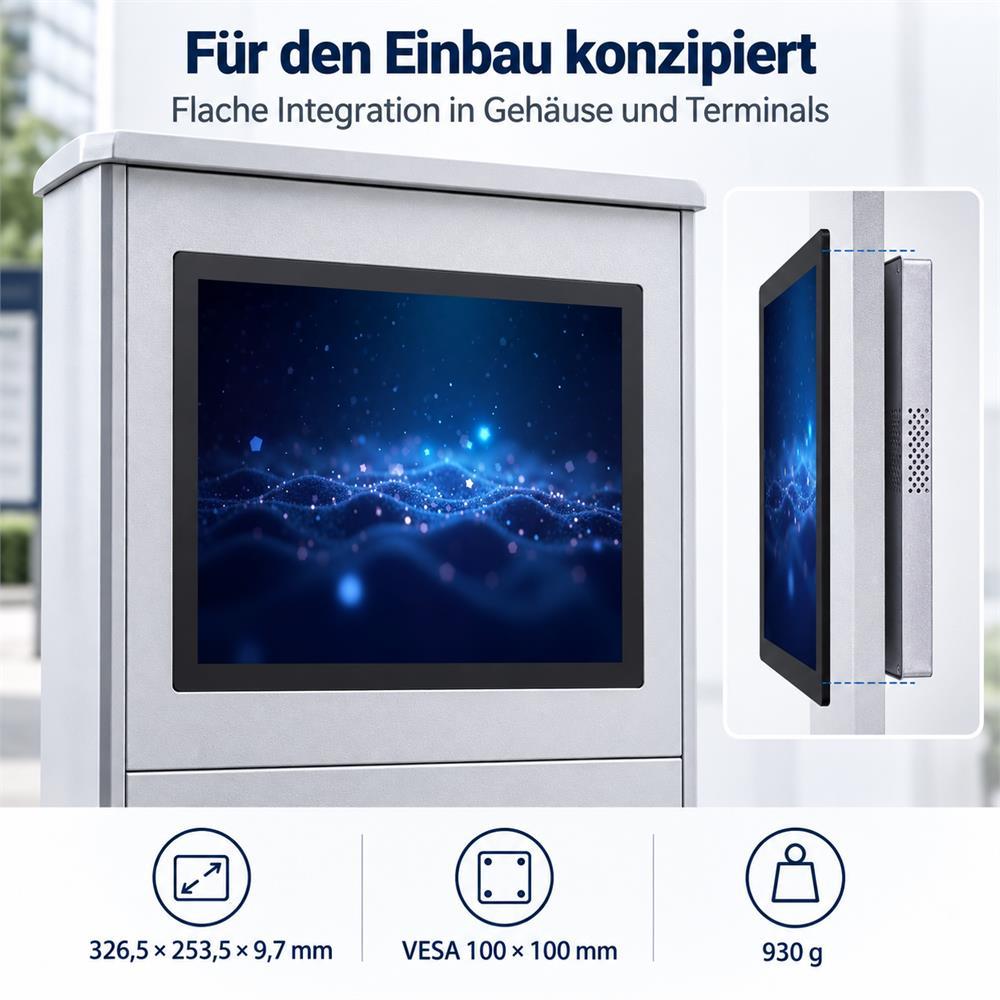

Der Monitor ist für die flache Integration in kundenseitige Gehäuse, Schaltschränke und Terminals vorgesehen. Die schwarze Glasfront bildet eine saubere Bedienoberfläche, während das rückseitige Metallgehäuse die mechanische Integration unterstützt.
Zusätzlich steht eine VESA-Aufnahme mit 100 × 100 mm Lochabstand zur Verfügung. Dadurch kann das Gerät abhängig von der Konstruktion über eine interne Halterung, eine Montageplatte oder einen kompatiblen Maschinenarm befestigt werden.
Vor der Musterbestellung sollten Frontausschnitt, Einbautiefe, Befestigungspunkte, Kabelrichtung und Zugänglichkeit der Anschlüsse anhand der technischen Zeichnung geprüft werden. Die im Datenblatt angegebene Abmessung von 326,5 × 253,5 × 9,7 mm bezieht sich auf die Ausführung ohne zusätzlichen PWB-/PCB-Aufbau.
Das Modell besitzt laut vorliegender Produktspezifikation die Schutzart IP34. Diese Schutzart bietet Schutz gegen größere feste Fremdkörper und gegen Spritzwasser innerhalb der dafür definierten Prüfbedingungen.
IP34 bedeutet nicht, dass der Monitor ohne zusätzliches Gehäuse dauerhaft Regen, Wasserstrahlen oder vollständiger Bewitterung ausgesetzt werden darf. Für Outdoor-Terminals muss die komplette Gerätekonstruktion eine geeignete Überdachung, Abdichtung, Entwässerung und geschützte Kabelführung vorsehen.
Die endgültige Schutzwirkung hängt unter anderem von folgenden Faktoren ab:
Für Anwendungen mit direktem Regen, Wasserstrahlen oder höherer Staubbelastung sollte eine entsprechend abgedichtete IP65- oder IP67-Lösung separat geprüft werden.
Der kapazitive Touchscreen ermöglicht eine direkte Bedienung moderner Terminal- und Maschinenoberflächen. Die AG-Oberfläche mit 25 % Haze reduziert störende Reflexionen durch Tageslicht, Fenster und künstliche Beleuchtung.
Die Oberflächenhärte von 3H bietet Schutz gegen leichte Kratzer im normalen Betrieb. Die endgültige Touch-Leistung hängt von Touch-Controller, Glasaufbau, Erdung, Spannungsversorgung und der elektromagnetischen Umgebung des eingebauten Geräts ab.

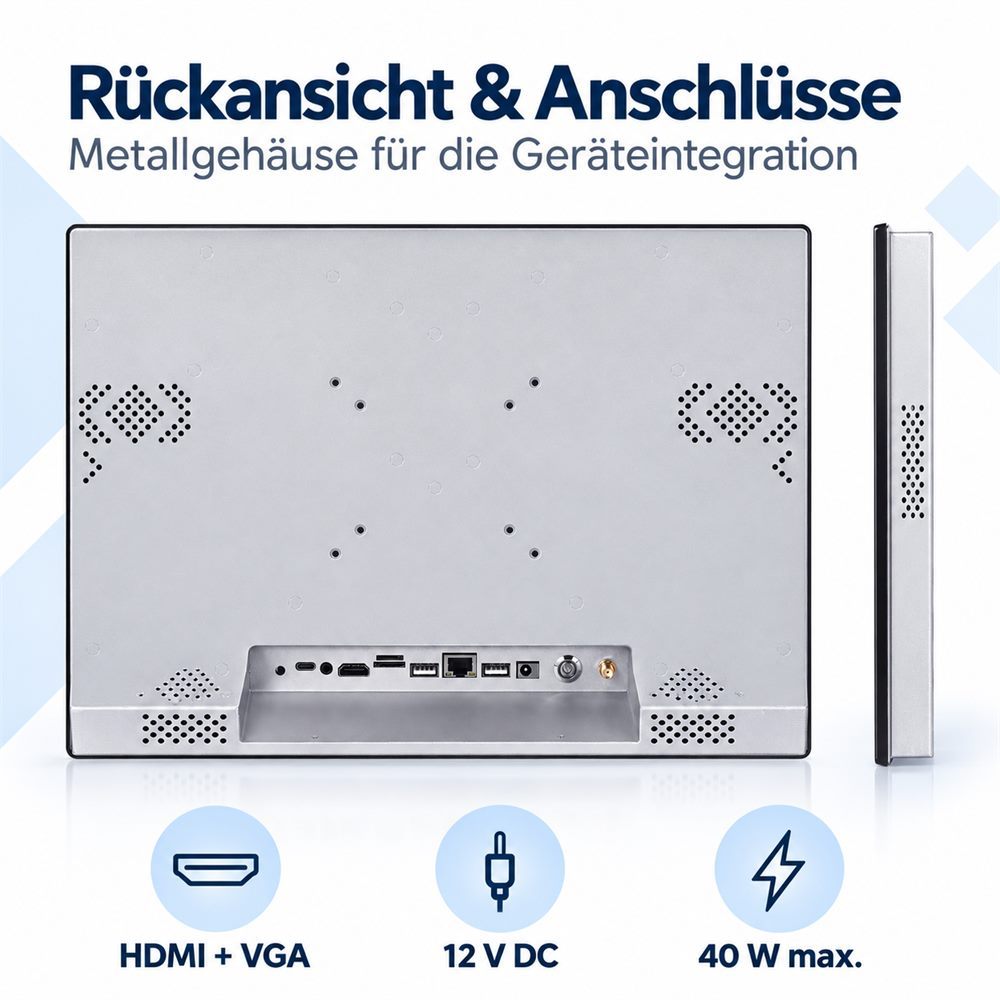

HDMI und VGA stehen als externe Videoschnittstellen zur Verfügung. Damit kann der Monitor sowohl mit modernen Industrie-PCs als auch mit bestehenden Rechnern und Steuerungssystemen verbunden werden. Die Verbindung zwischen Controllerboard und LCD-Panel erfolgt intern über LVDS.
Die Spannungsversorgung beträgt 12 V DC. Die maximale Leistungsaufnahme liegt bei 40 W. Bei diesem Produkt handelt es sich um einen Touchmonitor ohne integrierte CPU. Für Bildausgabe, Software und Systemsteuerung wird ein externer Industrie-PC, Embedded Controller oder eine andere kompatible Signalquelle benötigt.
| Produktart | 15-Zoll High-Brightness Einbau-Touchmonitor |
|---|---|
| Displaygröße | 15 Zoll |
| Seitenverhältnis | 4:3 |
| Auflösung | 1024 × 768 Pixel, XGA |
| Aktiver Anzeigebereich | 304,128 × 228,096 mm |
| Pixelabstand | 0,297 × 0,297 mm |
| Darstellbare Farben | 16,7 Millionen |
| Helligkeit | 350–1000 cd/m², konfigurationsabhängig |
| Kontrastverhältnis | 1000:1 |
| Betrachtungswinkel | 89/89/89/89 |
| Reaktionszeit | 30 ms |
| Hintergrundbeleuchtung | LED |
| Lebensdauer der LED-Beleuchtung | 50.000 Stunden |
| Touch-Technologie | Kapazitiver Touchscreen, PCAP |
| Displayoberfläche | AG, 25 % Haze, 3H |
| Schutzart | IP34 |
| Externe Videoschnittstellen | HDMI und VGA |
| Interne Displayanbindung | LVDS |
| Spannungsversorgung | 12 V DC |
| Maximale Leistungsaufnahme | 40 W |
| Betriebstemperatur | −20 bis 70 °C |
| Lagertemperatur | −20 bis 70 °C |
| Relative Luftfeuchtigkeit | 10–90 % RH |
| Montage | Einbau sowie VESA 100 × 100 mm |
| Abmessungen | 326,5 × 253,5 × 9,7 mm, ohne PWB/PCB-Aufbau |
| Gewicht | ca. 930 g |
| LCD-Panel | DV150X0M-N10 |
| Controllerboard | RTD2513V2.1-1L, HDMI + VGA + LVDS |
