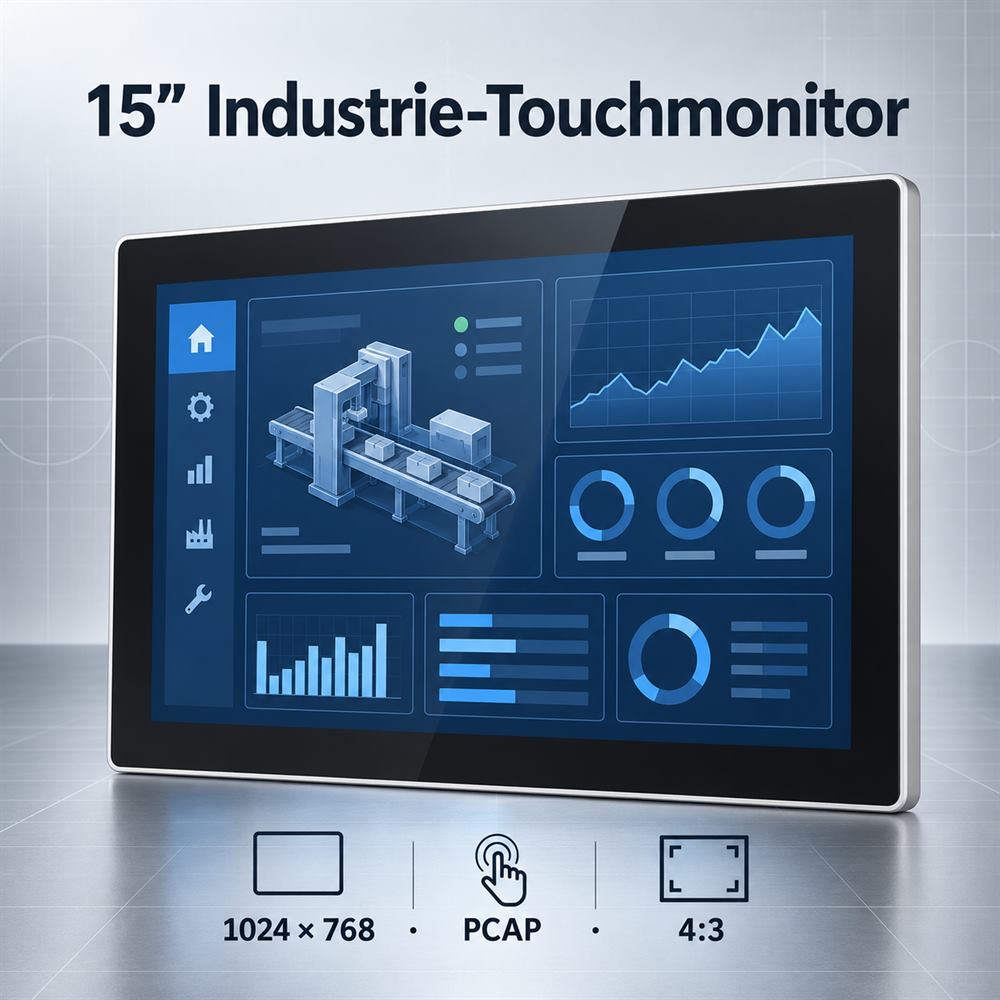

Kurzantwort: Dieser 15 Zoll 4:3 Industrie-Touchmonitor kombiniert eine Auflösung von 1024 × 768 Pixeln mit kapazitiver PCAP-Touch-Technologie, HDMI- und VGA-Signaleingängen sowie einer VESA-100-×-100-mm-Befestigung. Er eignet sich besonders für Maschinen-Nachrüstung, bestehende HMI-Oberflächen, Prüfgeräte und industrielle Bedienplätze, bei denen ein klassisches 4:3-Displayformat benötigt wird.
Mit einem spezifizierten Betriebstemperaturbereich von −20 bis +70 °C, einer LED-Hintergrundbeleuchtung mit 50.000 Stunden Lebensdauer und einer entspiegelten Oberfläche ist der Monitor für die Integration in industrielle Geräte und Steuerungssysteme ausgelegt. Für Bildausgabe, Software und Datenverarbeitung wird ein externer Industrie-PC, Embedded Controller oder eine geeignete Maschinensteuerung benötigt.
Viele ältere Maschinen, Prüfgeräte und industrielle Steuerungen verwenden Bedienoberflächen, die für das Seitenverhältnis 4:3 und eine Auflösung von 1024 × 768 Pixeln entwickelt wurden. Beim Wechsel zu einem Breitbildmonitor müssen solche Benutzeroberflächen häufig angepasst oder neu skaliert werden.
Dieser 15 Zoll Industrie-Touchmonitor behält das klassische 4:3-Format bei und kann daher für Modernisierungs-, Nachrüstungs- und Integrationsprojekte mit bestehenden HMI-Layouts geprüft werden. Vor der Freigabe müssen Außenmaße, Befestigung, Schnittstellen, Touch-Anbindung und die vorhandene Softwareumgebung mit dem Zielgerät abgeglichen werden.
Weitere Produkte für industrielle Maschinen- und Steuerungssysteme finden Sie in der Kategorie Industriemonitore mit Touchscreen .
Die aktive Anzeigefläche beträgt 304,128 × 228,096 mm. Mit einer Auflösung von 1024 × 768 Pixeln können Maschinenzustände, Messwerte, Bedienfelder, Diagramme und Prozessparameter in einem kompakten 4:3-Layout dargestellt werden.

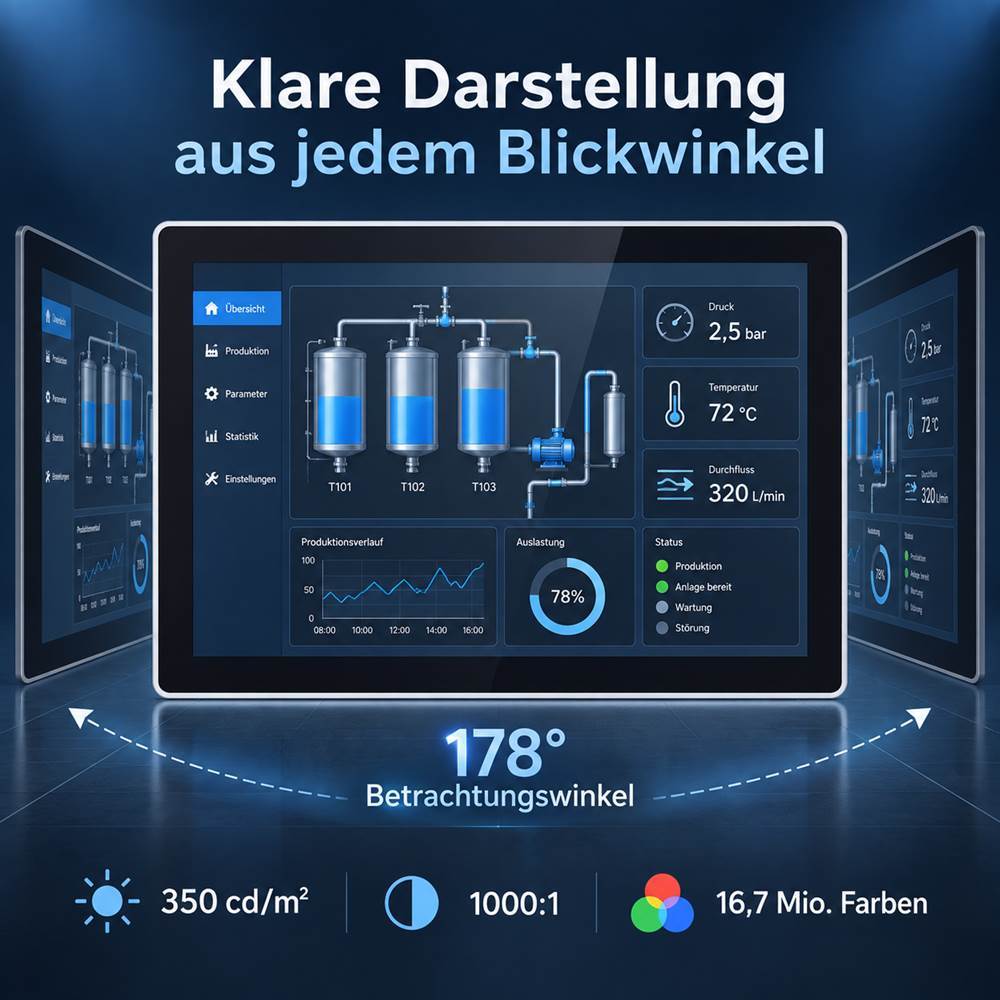

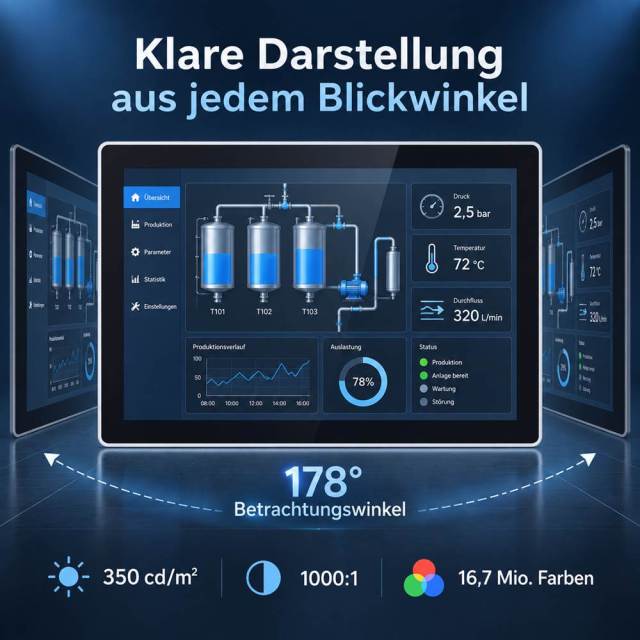

Der horizontale und vertikale Betrachtungswinkel ist mit jeweils 89°/89° spezifiziert. Dadurch bleiben Prozessinformationen auch bei einer seitlichen Betrachtung des Bedienplatzes erkennbar. Die tatsächliche Darstellung hängt zusätzlich von Umgebungslicht, Einbauwinkel, Benutzeroberfläche und gewählter Monitorkonfiguration ab.

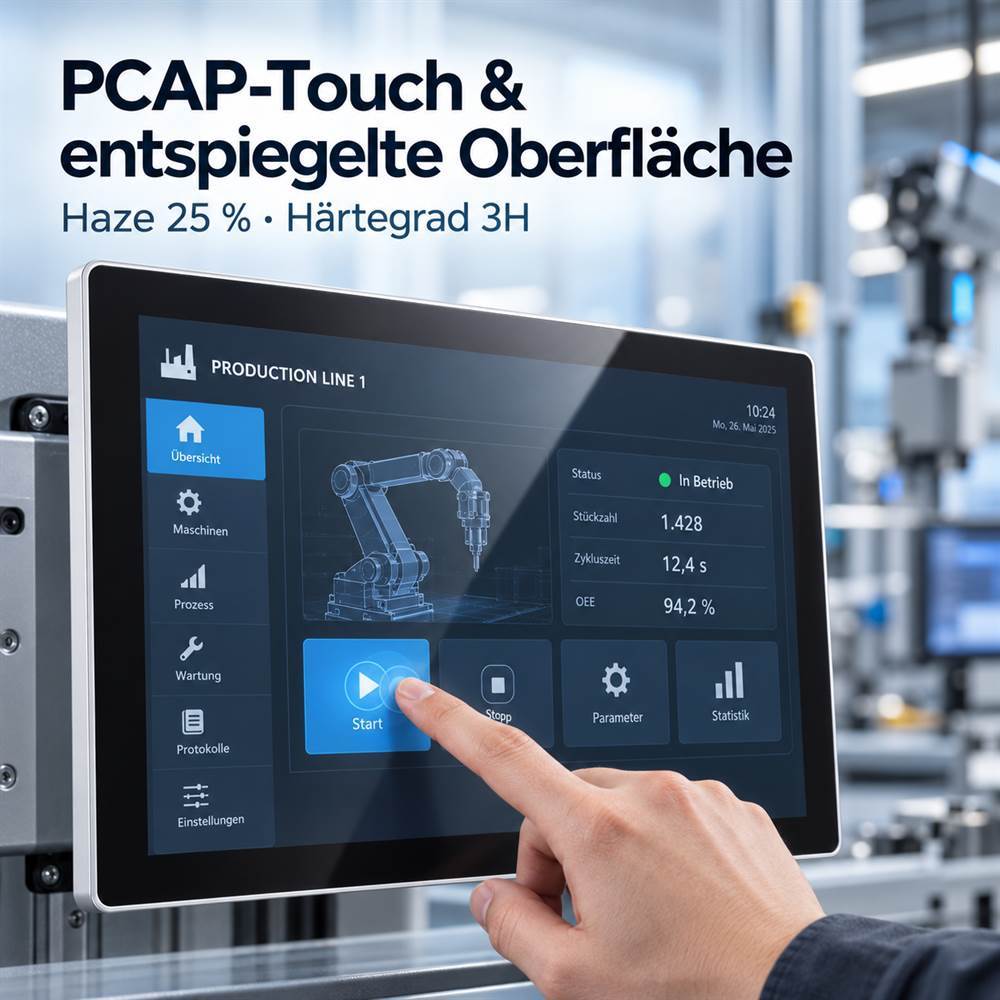

Der Monitor verwendet einen projiziert-kapazitiven Touchscreen. Die PCAP-Technologie unterstützt eine direkte Bedienung moderner Maschinenoberflächen, Einstellmenüs und Prozessvisualisierungen.
Die Oberfläche besitzt einen Haze-Wert von 25 % und einen Härtegrad von 3H. Die entspiegelte Ausführung hilft, störende Reflexionen durch Hallenlicht oder Fensterbeleuchtung zu reduzieren. Die konkrete Anzahl der Berührungspunkte sowie Anforderungen an Handschuhbedienung, Nassbedienung oder spezielle Touch-Empfindlichkeit müssen anhand des verwendeten Touch-Controllers separat bestätigt werden.
Weitere PCAP-Lösungen für industrielle und kommerzielle Geräte finden Sie unter kapazitive Touchscreen-Monitore .
HDMI und VGA ermöglichen die Bildübertragung von einem Industrie-PC, Embedded Controller, Prüfcomputer oder einer vorhandenen Steuerung. Die interne LVDS-Verbindung wird zwischen dem Controllerboard und dem LCD-Panel verwendet. Die Spannungsversorgung erfolgt mit DC 12 V.
Bei diesem Produkt handelt es sich um einen Touchmonitor und nicht um einen Panel-PC. Ein Prozessor, ein Betriebssystem und die Maschinen- oder Anwendungssoftware sind nicht Bestandteil der angegebenen Monitorkonfiguration. Die endgültige Anschlussbelegung, Kabelausführung und Touch-Schnittstelle müssen vor der Bestellung bestätigt werden.

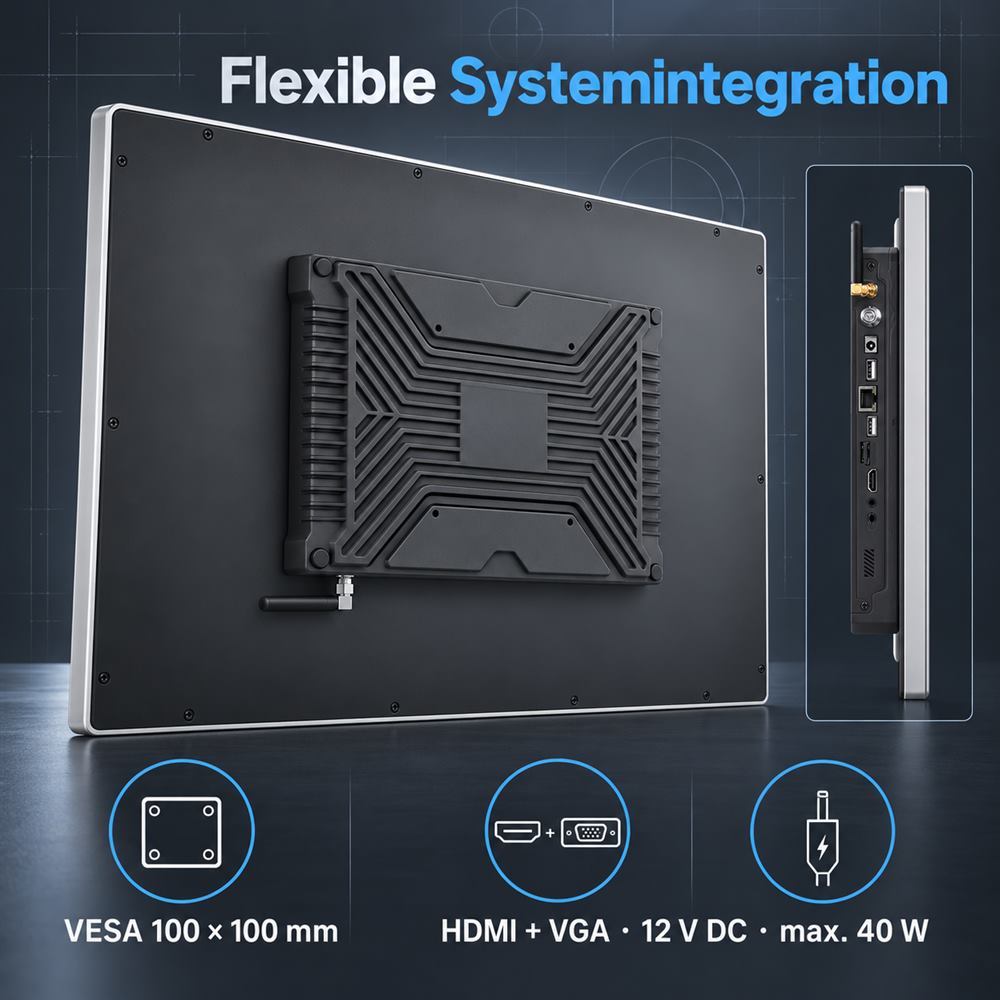

Die VESA-Befestigung mit 100 × 100 mm unterstützt die Montage an Maschinenarmen, Gerätehalterungen, Bedienpulten und kundenspezifischen Gehäusestrukturen. Das Gewicht ohne Standfuß beträgt ungefähr 930 g.
Die angegebenen Abmessungen von 326,5 × 253,5 × 9,7 mm beziehen sich auf die Ausführung ohne PWB beziehungsweise PCB. Sie dürfen daher nicht automatisch als vollständige Einbaumaße der abgebildeten Elektronikkonfiguration verwendet werden.
Vor der mechanischen Integration sollten folgende Punkte anhand der endgültigen technischen Zeichnung geprüft werden:

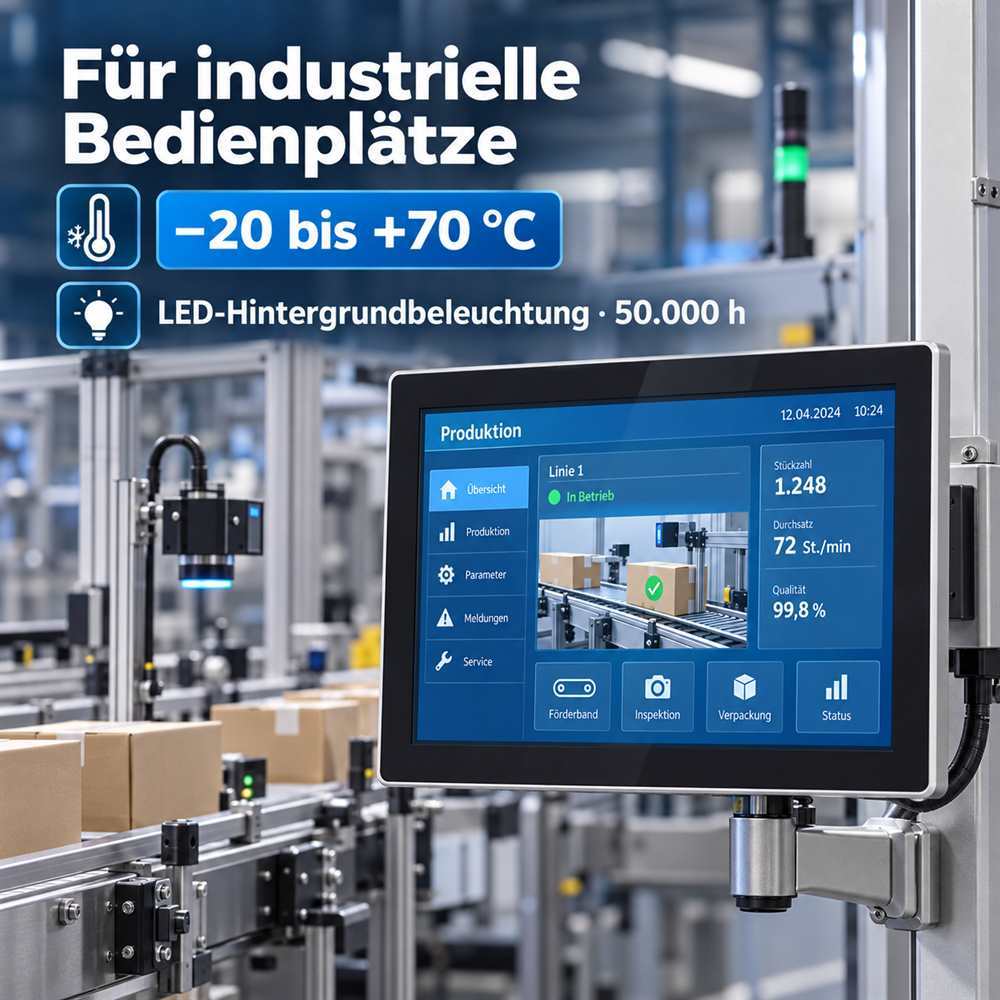

Der spezifizierte Betriebstemperaturbereich von −20 bis +70 °C ermöglicht die Prüfung des Monitors für industrielle Bedienplätze mit wechselnden Umgebungstemperaturen. Der Lagertemperaturbereich ist ebenfalls mit −20 bis +70 °C angegeben. Die zulässige relative Luftfeuchtigkeit beträgt 10 bis 90 % RH.
Die Temperaturangabe gilt für die spezifizierte Monitorkonfiguration. Netzteil, Kabel, Controller, Halterung, Belüftung und das vollständige Maschinengehäuse müssen unter den tatsächlichen Betriebsbedingungen ebenfalls validiert werden.
Für das vorliegende Modell ist keine IP-Schutzart angegeben. Bei Staub, Feuchtigkeit, Flüssigkeiten oder regelmäßiger Reinigung muss der Monitor deshalb in ein entsprechend geschütztes Geräte- oder Maschinengehäuse integriert werden.
Das 4:3-Format kann für Maschinen geprüft werden, deren vorhandene Bedienoberfläche auf 1024 × 768 Pixel ausgelegt ist. Mechanische Maße, Signalquelle, Touch-Anbindung und Softwarekompatibilität müssen vor einer Nachrüstung bestätigt werden.
Produktionsmengen, Maschinenstatus, Störmeldungen und Betriebsdaten können übersichtlich auf einer kompakten Bedienoberfläche dargestellt werden. Damit eignet sich der Monitor für Terminals zur Produktionsdatenerfassung und Maschinendatenerfassung.
In Prüfständen und Messsystemen kann das Display Messwerte, Diagramme, Prüfschritte und Ergebnisanzeigen darstellen. Das 4:3-Format eignet sich besonders für vertikal strukturierte Bedienmasken und klassische Prüfsoftware.
Durch die VESA-Befestigung kann der Monitor an einem Bedienarm oder einer geeigneten Gerätehalterung montiert werden. Bedienhöhe, Betrachtungswinkel und Kabelverlegung lassen sich damit an den jeweiligen Arbeitsplatz anpassen.
Weitere Informationen zur Auswahl und Integration industrieller Displays finden Sie unter Industrial Touch Display Solutions .
| Produktart | Industrie-Touchmonitor |
|---|---|
| Displaygröße | 15 Zoll |
| Seitenverhältnis | 4:3 |
| Auflösung | 1024 × 768 Pixel |
| Touch-Technologie | Kapazitiver Touchscreen (PCAP) |
| Aktive Anzeigefläche | 304,128 × 228,096 mm |
| Pixelabstand | 0,297 × 0,297 mm |
| Helligkeit | 350 cd/m² |
| Kontrastverhältnis | 1000:1 |
| Betrachtungswinkel | 178° (89°/89°, horizontal und vertikal) |
| Farbdarstellung | 16,7 Millionen Farben |
| Reaktionszeit | 30 ms |
| Hintergrundbeleuchtung | LED |
| Lebensdauer der Hintergrundbeleuchtung | 50.000 Stunden |
| Displayoberfläche | Entspiegelt, Haze 25 %, Härtegrad 3H |
| Signaleingänge | HDMI und VGA |
| Interne Displayverbindung | LVDS |
| Betriebsspannung | DC 12 V |
| Maximale Leistungsaufnahme | 40 W |
| Betriebstemperatur | −20 bis +70 °C |
| Lagertemperatur | −20 bis +70 °C |
| Relative Luftfeuchtigkeit | 10–90 % RH |
| Abmessungen ohne PWB/PCB | 326,5 × 253,5 × 9,7 mm |
| VESA-Befestigung | 100 × 100 mm |
| Gewicht ohne Standfuß | ca. 930 g |
| LCD-Panel | DV150X0M-N10 |
| Controllerboard | RTD2513V2.1-1L |
| Schutzart | Nicht angegeben |
Für Maschinenbauer, Gerätehersteller und Systemintegratoren können projektbezogene Anpassungen geprüft werden. Dazu gehören unter anderem Deckglas, Bedruckung, Markenlogo, Kabel, Anschlusspositionen, Halterung, Gehäuse und mechanische Integration.
Einzelheiten zum Entwicklungs- und Anpassungsprozess finden Sie auf unserer Seite OEM/ODM Touch Display Solutions .
Für eine schnellere technische Bewertung sollten Sie folgende Angaben mitsenden:
Nein. Nach den vorliegenden technischen Daten handelt es sich um einen Touchmonitor ohne integrierte CPU und ohne eigenes Betriebssystem. Er benötigt einen externen Industrie-PC, Embedded Controller oder eine kompatible Steuerung.
Er kann für entsprechende Nachrüstungsprojekte geprüft werden. Eine direkte Austauschbarkeit kann jedoch nicht pauschal zugesichert werden. Auflösung, Außenmaße, Befestigung, Signalanschluss, Touch-Schnittstelle, Stromversorgung und Softwarekompatibilität müssen vorher verglichen werden.
Für dieses Modell ist keine IP-Schutzart und keine spezielle Outdoor-Freigabe angegeben. In Außenbereichen oder feuchten Umgebungen ist ein geeignetes Schutzgehäuse erforderlich. Die vollständige Konstruktion muss unter realen Umgebungsbedingungen geprüft werden.
Diese Eigenschaften sind in den vorliegenden technischen Daten nicht bestätigt. Falls Handschuhbedienung, mehrere Berührungspunkte oder eine spezielle Touch-Empfindlichkeit benötigt werden, muss die passende Controller- und Touch-Konfiguration projektbezogen geprüft werden.
Viele bestehende industrielle Bedienoberflächen wurden für 1024 × 768 Pixel und ein 4:3-Seitenverhältnis entwickelt. Ein Monitor mit demselben Format kann den Anpassungsaufwand der visuellen Benutzeroberfläche reduzieren. Die vollständige technische Kompatibilität muss trotzdem separat bestätigt werden.
Senden Sie uns Ihre Gerätezeichnung, vorhandene Signalquelle, Schnittstellenanforderungen, Betriebsbedingungen und geplante Stückzahl. Wir prüfen, ob diese 15-Zoll-Ausführung für Ihre Maschinen-Nachrüstung, Ihr Prüfgerät oder Ihr neues OEM-Projekt geeignet ist.
